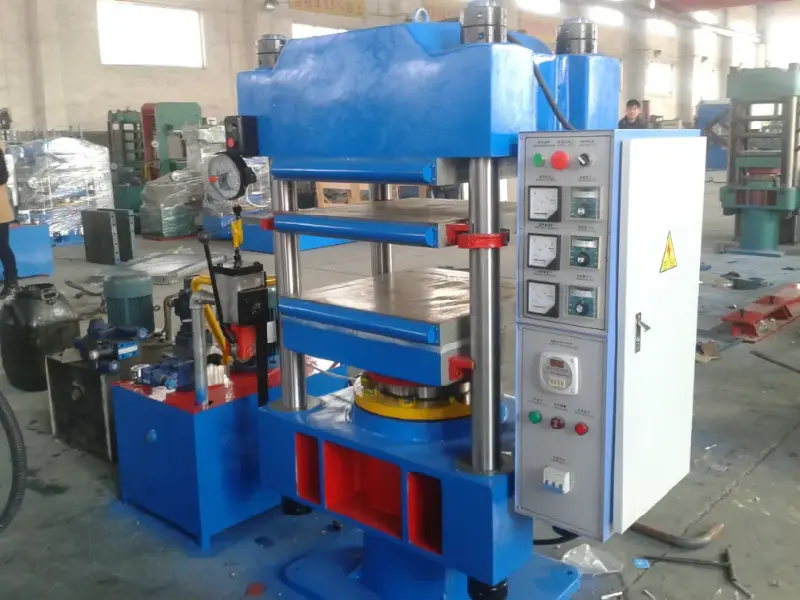

W ekosystemie produkcji gumy prasa wulkanizacyjna to znacznie więcej niż tylko końcowy etap formowania – to tutaj sieciowanie molekularne decyduje o ostatecznej wydajności i wartości komercyjnej każdej gotowej części. Temperatura, ciśnienie i czas – trzy filary procesu wulkanizacji – muszą być dobrane z chirurgiczną precyzją, aby uzyskać spójne właściwości materiału. Jednak w miarę jak środowiska produkcyjne stają się coraz bardziej wymagające pod względem jakości, elastyczności i zrównoważonego rozwoju, konwencjonalne architektury sterowania hydraulicznego i termicznego tradycyjnych pras ujawniają krytyczne niedociągnięcia. IntegracjaNapędy o zmiennej częstotliwości (VFD)zasadniczo przekształca ten krajobraz, przekształcając to, co kiedyś było maszyną wykorzystującą brutalną siłę, w obsługujący czujniki, dynamicznie reagujący system, który zapewnia nie tylko efektywność energetyczną, ale także niespotykaną inteligencję procesów. U podstaw tej transformacji leży koncepcja inteligentnego utwardzania — paradygmat, w którym prasa aktywnie dostosowuje się do warunków w czasie rzeczywistym, a nie ślepo podąża za z góry ustalonym harmonogramem.
Aby w pełni docenić wpływ technologii VFD, konieczne jest zbadanie nieodłącznych ograniczeń konwencjonalnych strategii kontroli prasy. Niezależnie od tego, czy stosuje się go podczas utwardzania opon (przy użyciu pęcherzy lub form mechanicznych), czy w prasach płaskopłytowych do arkuszy gumy, uszczelek i podeszew, podstawowy cykl operacyjny — zamykanie, zwiększanie ciśnienia, podgrzewanie i otwieranie — stwarza trzy ciągłe wyzwania inżynieryjne, z którymi borykają się starsze systemy:
● Synchronizacja hydrauliczna pod obciążeniem:Prasy wielocylindrowe, szczególnie te z dużymi powierzchniami płyt lub wieloma otworami, wymagają idealnie skoordynowanego ruchu, aby zapobiec nierównomiernemu rozkładowi nacisku. Tradycyjne układy hydrauliczne sterowane zaworami, które w celu regulacji przepływu opierają się na dławieniu, charakteryzują się nieodłączną nieliniowością spowodowaną dryfem temperatury oleju, wewnętrznym wyciekiem i histerezą zaworu. Rezultatem jest często nierówne ustawienie płyt, nadmierny wypływ i naprężenia szczątkowe w utwardzonym produkcie.
● Sztywne, oparte na czasie planowanie procesów:Optymalny profil wulkanizacji rzadko jest prostym utrzymaniem stałego ciśnienia. Wiele zastosowań wymaga stopniowanej sekwencji ciśnień — wyższe ciśnienie początkowe dla przepływu materiału, po którym następuje zmniejszone ciśnienie docisku, aby zminimalizować relaksację naprężeń. Konwencjonalne systemy oparte na zegarach lub układach przekaźnikowych nie są w stanie dostosować się do różnic w lepkości mieszanki, wahań temperatury otoczenia lub warunków termicznych formy pomiędzy partiami, przez co proces pozostaje niezmienny, a nie responsywny. Ta sztywność stoi w bezpośredniej sprzeczności z zasadami inteligentnego utwardzania, które wymaga elastyczności i możliwości dostosowywania się w czasie rzeczywistym.
● Znaczne straty energii w całym cyklu:Być może najbardziej widoczną wadą jest nieefektywność energetyczna. Pompy hydrauliczne o stałym wydatku pracują nieprzerwanie z pełną prędkością silnika, niezależnie od rzeczywistego zapotrzebowania, przekształcając nadmiar energii elektrycznej w ciepło w fazach niskiego ciśnienia, takich jak zamykanie formy i utrzymywanie ciśnienia. Jednocześnie włączenie/wyłączenie kontroli temperatury płyt podgrzewanych elektrycznie powoduje przekroczenie i niedoregulowanie temperatury, zwiększając zarówno zużycie energii, jak i nierównomierność utwardzania.
Zastosowanie napędów VFD w prasach wulkanizacyjnych to nie tylko regulacja prędkości silnika – to systemowa przebudowa hydraulicznego zespołu napędowego i infrastruktury zarządzania temperaturą. Łącznie te udoskonalenia stanowią podstawę techniczną prawdziwie inteligentnego utwardzania, w którym prasa działa jako samoregulujący system z zamkniętą pętlą. Korzyści ujawniają się w trzech wzajemnie powiązanych wymiarach:
Zastępując konwencjonalny układ „stały silnik + zawór proporcjonalny” sterowaną przez VFD pompą o zmiennym wydatku lub układem serwopompy, hydrauliczny zespół napędowy staje się przedłużeniem pętli sterowania procesem:
● Przepływ i ciśnienie dopasowane do zapotrzebowania:Przetwornica częstotliwości dostosowuje prędkość silnika w czasie rzeczywistym, aby zapewnić precyzyjny przepływ i ciśnienie wymagane na każdym etapie cyklu, całkowicie eliminując straty wynikające z dławienia. W połączeniu z przetwornikami ciśnienia i enkoderami położenia o wysokiej rozdzielczości system z zamkniętą pętlą utrzymuje ustawione ciśnienie w zakresie ±1 bara — poziom stabilności, który bezpośrednio przekłada się na węższe tolerancje wymiarowe.
● Synchroniczna koordynacja wielu siłowników:W prasach wyposażonych w dedykowane pompy dla poszczególnych grup cylindrów wiele VFD może działać w konfiguracji master-slave lub w trybie elektronicznego wałka rozrządu za pośrednictwem szybkich sieci przemysłowych (np. CANopen lub EtherCAT). Zapewnia to, że duże płyty dociskowe zamykają się z równoległą dokładnością rzędu mikronów, co jest krytycznym wymogiem w przypadku produktów takich jak szerokie przenośniki taśmowe lub opony o dużej średnicy.
Ekonomiczne uzasadnienie przyjęcia VFD jest przekonujące i dwuaspektowe:
● Redukcja mocy hydraulicznej:Ponieważ silnik pracuje tylko z prędkością niezbędną do spełnienia chwilowego zapotrzebowania na przepływ/ciśnienie, zużycie energii rośnie wraz z rzeczywistym obciążeniem. W fazie utrzymywania, gdy wymagana jest jedynie kompensacja wycieków, silnik może zwolnić do prędkości bliskiej zeru. Dane terenowe z projektów modernizacyjnych konsekwentnie pokazują oszczędności energii hydraulicznej w zakresie od 40% do 70% w porównaniu z konwencjonalnymi systemami pomp o stałej wydajności ze sterowaniem dławiącym.
● Zoptymalizowane zarządzanie temperaturą:W przypadku płyt dociskowych ogrzewanych elektrycznie do regulacji prędkości wentylatorów cyrkulacyjnych służą falowniki VFD, a nie cykliczne włączanie i wyłączanie wentylatorów. Modulowanie przepływu powietrza w oparciu o ciągłe sprzężenie zwrotne temperatury tłumi bezwładność cieplną, zmniejszając gradienty temperatury powierzchni płyty dociskowej z ±5°C do nawet ±1,5°C. To nie tylko poprawia równomierność utwardzania na całej powierzchni formy, ale także obniża szczytowe zapotrzebowanie na moc, zmniejszając obciążenie infrastruktury elektrycznej obiektu.
Być może najbardziej rewolucyjny wkład technologii VFD polega na jej zdolności do wykonywania wyrafinowanych algorytmów procesów, które umożliwiają inteligentne utwardzanie od koncepcji do rzeczywistości:
● Dynamiczne profilowanie ciśnienia:Złożone, wieloetapowe sekwencje ciśnienia i czasu można programować bezpośrednio w VFD lub koordynować za pomocą sterownika PLC, umożliwiając płynne przejścia między wartościami zadanymi, które optymalizują przepływ materiału podczas napełniania i minimalizują wewnętrzne puste przestrzenie podczas końcowego etapu utwardzania.

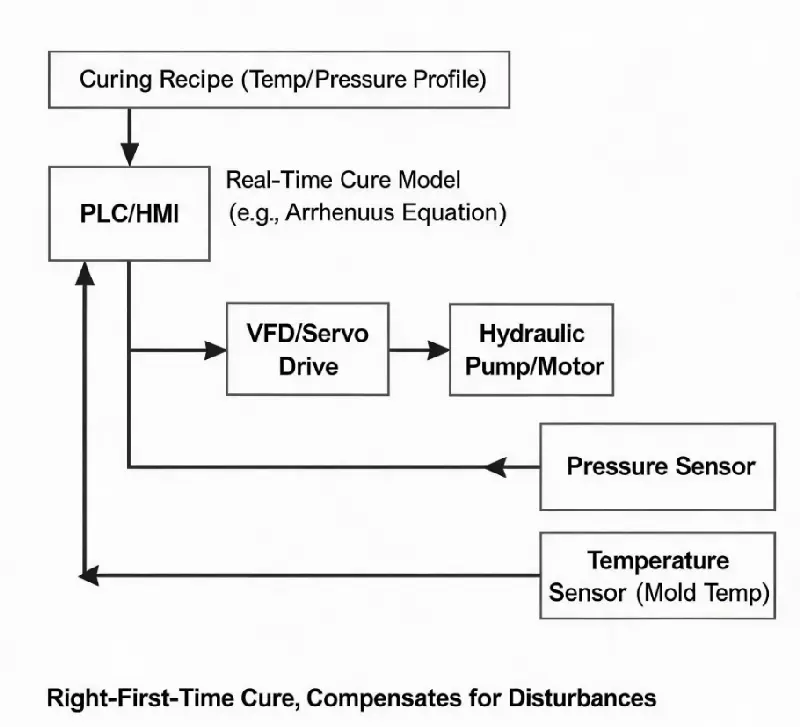

● Integracja z modelami leczenia w czasie rzeczywistym:Po podłączeniu do systemu sterowania wyższego poziomu, który oblicza optymalny czas wulkanizacji przy użyciu modeli kinetycznych (takich jak równanie Arrheniusa oparte na rzeczywistej temperaturze formy), napęd VFD może dynamicznie dostosowywać czasy trwania faz, aby kompensować zakłócenia procesu, zapewniając „właściwe utwardzenie za pierwszym razem” niezależnie od zmian temperatury formy lub zachowania mieszanki. Ten poziom szybkości reakcji jest cechą charakterystyczną inteligentnego utwardzania, przekształcającego prasę z pasywnego wykonawcy w aktywnego decydenta.
Duży producent opon podjął się kompleksowej modernizacji swojej floty pras hydraulicznych do utwardzania, zastępując zespoły pomp o stałej prędkości systemami serwo napędzanymi przez VFD. Wyniki mierzono w oparciu o wiele wskaźników KPI:
● Energia: Zużycie energii hydraulicznej spadło o ponad 65% na prasę, zapewniając roczne oszczędności, które znacząco przyczyniły się do osiągnięcia celów zakładu w zakresie zrównoważonego rozwoju.
● Jakość: Poprawiona dokładność regulacji ciśnienia z ±5 barów do ±0,8 bara, podczas gdy równoległość płyt została poprawiona dzięki aktywnej synchronizacji. Zyski te zmniejszyły zmienność jednorodności opony (zmiany siły promieniowej i zmiany siły bocznej) oraz poprawiły wydajność produktów najwyższej jakości.
● Produktywność: Szybsze zamykanie i otwieranie form, możliwe dzięki wysokiej dynamice reakcji serwomechanizmu, skróciło nieprodukcyjną część każdego cyklu, zwiększając ogólną efektywność sprzętu (OEE) o około 8%.
