Pompa z napędem częstotliwościowym VFD o mocy 15 KM i mocy 11 kW

Kluczowe cechy obejmują wysoką zdolność przeciążania, wbudowany dławik DC do ograniczania harmonicznych, wiele interfejsów komunikacyjnych i konfigurowalną rozbudowę wejść/wyjść. Wytrzymała obudowa ze wzmocnionym układem chłodzenia zapewnia niezawodną pracę w środowiskach przemysłowych o wysokiej temperaturze.

Łącząc możliwości oszczędzania energii z inteligentnymi funkcjami zabezpieczającymi, pompa VFD z napędem częstotliwościowym CSIVEI 15HP i mocy 11kW maksymalizuje czas sprawności systemu i wydajność operacyjną w zastosowaniach o dużej mocy.

Podstawowe parametry i specyfikacje

Typowe zastosowania

Pompa VFD z napędem częstotliwościowym CSIVEI 15HP i mocy 11 kW zapewnia solidną wydajność w przypadku ciężkiego sprzętu przemysłowego wymagającego ciągłej pracy:

●  Duże pompy – główne pompy wodociągowe, przemysłowe pompy chłodzące

●  Wentylatory przemysłowe – wentylacja kopalń, wentylatory cementowni, odpylacze

●  Sprężarki – duże sprężarki powietrza, sprężarki azotu

●  Mieszarki – betoniarki, reaktory chemiczne, mieszalniki masy celulozowej

●  Wirówki – wirówki do cukru, wirówki do oleju, dekantery

Dzięki wzmocnionemu chłodzeniu i funkcjom łagodzenia harmonicznych zapewnia niezawodną pracę w trudnych warunkach.

Solidna ochrona i niezawodność

Zbudowana tak, aby wytrzymać wymagające środowiska przemysłowe, seria CSIVEI VFD zawiera wiele mechanizmów zabezpieczających, aby zapewnić ciągłą pracę i dłuższą żywotność.

Kompleksowa ochrona silnika – Zintegrowana ochrona obejmuje ochronę przed przepięciem, zbyt niskim napięciem, nadmiernym prądem, nadmierną temperaturą, utratą fazy i zwarciem. Przemiennik automatycznie wyłącza się lub ogranicza moc wyjściową, aby zapobiec uszkodzeniu zarówno przemiennika, jak i podłączonego silnika.

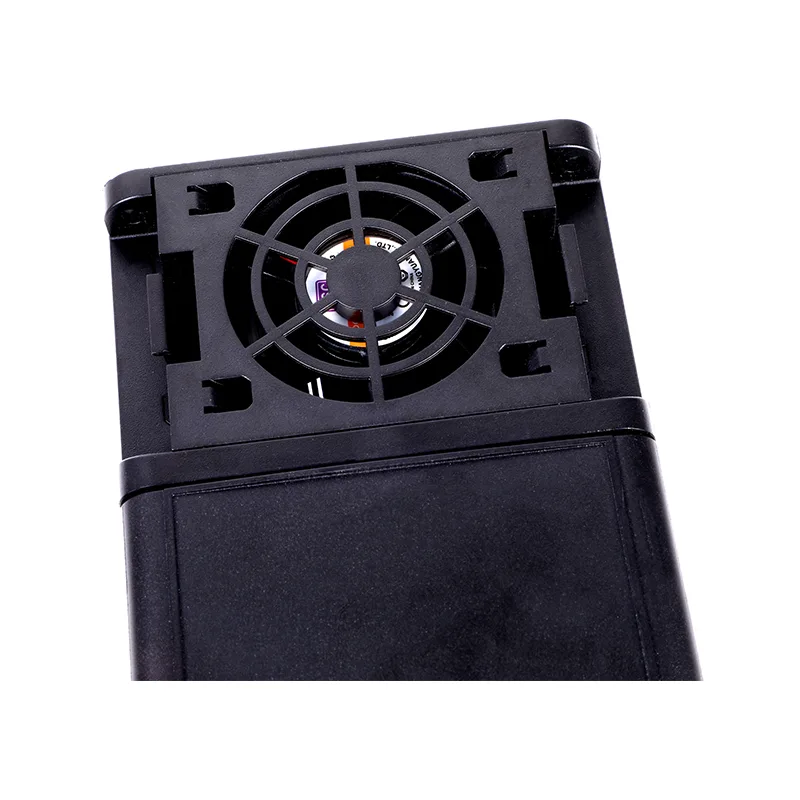

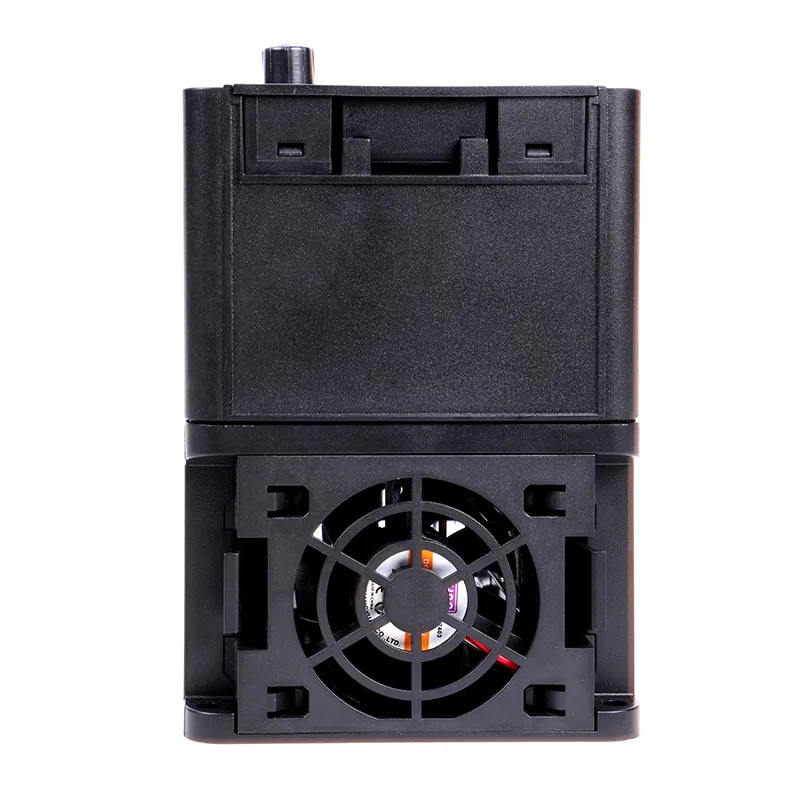

Zarządzanie temperaturą – inteligentne sterowanie wentylatorem dostosowuje chłodzenie w oparciu o temperaturę wewnętrzną i warunki obciążenia, minimalizując hałas i wydłużając żywotność wentylatora. Modele o dużej mocy mają wzmocnioną konstrukcję radiatora, która zapewnia lepsze odprowadzanie ciepła.

Ochrona środowiska – Obudowa w standardzie IP20 przystosowana do montażu w centrali. Dostępne są opcjonalne obudowy IP40/IP54/IP66 do zastosowań w środowiskach zapylonych, wilgotnych lub narażonych na działanie wody. Powłoka konforemna na PCB zapewnia dodatkową ochronę przed wilgocią i zanieczyszczeniami.

Wbudowany filtr EMC – wybrane modele zawierają zintegrowany filtr kompatybilności elektromagnetycznej, który upraszcza zgodność z normami CE i innymi normami EMC oraz zmniejsza koszty instalacji.

Często zadawane pytania

Jaka jest różnica między sterowaniem V/F a sterowaniem wektorowym?

Sterowanie V/F utrzymuje stały stosunek napięcia do częstotliwości. Jest odpowiedni do wentylatorów, pomp i zastosowań ogólnych, w których precyzyjna kontrola prędkości nie jest krytyczna. Sterowanie wektorowe oddziela strumień i moment, dzięki czemu można sterować nimi niezależnie, co zapewnia wyższy moment rozruchowy (do 150% przy 0,5 Hz) i lepszą dokładność prędkości. Wektor bezczujnikowy nie potrzebuje enkodera; działa wektor w pętli zamkniętej, który zwiększa dokładność prędkości do 0,1%. Większość dysków CSIVEI obsługuje oba, więc możesz wybrać ten, który pasuje do Twoich potrzeb.

Jak wybrać odpowiedni VFD dla mojego silnika?

Kilka rzeczy do rozważenia:

●  Moc silnika — napęd VFD powinien być zgodny z mocą silnika lub nieco większy.

●  Napięcie wejściowe — jednofazowe 230 V lub trójfazowe 400 V. Upewnij się, że odpowiada Twojemu napięciu zasilania.

●  Typ obciążenia — obciążenia o stałym momencie obrotowym, takie jak przenośniki lub wytłaczarki, zwykle wymagają rozmiaru VFD na 100–120% mocy silnika. W przypadku obciążeń o zmiennym momencie obrotowym, takich jak wentylatory i pompy, często można zastosować przetwornicę częstotliwości dostosowaną do mocy silnika, co zapewnia oszczędność energii.

●  Środowisko — w przypadku lokalizacji zakurzonych, wilgotnych lub zewnętrznych należy zastosować wyższy stopień ochrony IP (IP40, IP54, IP66) lub umieścić dysk w chronionej obudowie.

●  Komunikacja — jeśli chcesz komunikować się ze sterownikiem PLC lub SCADA, sprawdź, czy napęd obsługuje Twój protokół (Modbus RTU w standardzie; Profibus, Ethernet/IP itp. są opcjonalne).

●  CSIVEI udostępnia także narzędzie do doboru rozmiaru i pomoc techniczną, jeśli potrzebujesz drugiej opinii.

Czy mogę używać jednofazowego wejściowego falownika VFD z silnikiem trójfazowym?

Tak. Jednofazowe napędy CSIVEI 230 V pobierają jednofazową moc wejściową i trójfazową moc wyjściową do silnika. Jest to typowa konfiguracja, gdy dostępne jest tylko zasilanie jednofazowe, ale wymagana jest wydajność i niezawodność silnika trójfazowego. Upewnij się tylko, że napięcie silnika odpowiada napięciu wyjściowemu przemiennika — trójfazowe 230 V.

Czy potrzebuję zewnętrznego rezystora hamowania?

To zależy. Jeśli potrzebujesz szybkiego zwalniania lub ładunek ma dużą bezwładność – np. wirówki, dźwigi, wciągniki lub przewijarki – wtedy tak, będziesz go potrzebować. W napędach wyposażonych w wewnętrzny moduł hamujący rezystor przetwarza energię regeneracyjną, aby uniknąć usterek związanych z przepięciem i skrócić czas zatrzymania. W przypadku wentylatorów i pomp o wolniejszym zwalnianiu zazwyczaj można to pominąć.

Jakie protokoły komunikacyjne są obsługiwane?

Wszystkie napędy CSIVEI są standardowo wyposażone w Modbus RTU przez RS485. Dostępne są opcjonalne moduły dla Profibus DP, Profinet, Ethernet/IP, CANopen i DeviceNet. Umożliwiają one integrację z głównymi systemami PLC i SCADA w celu zdalnego monitorowania, zmiany parametrów i scentralizowanego sterowania.

Jak skonfigurować dysk po raz pierwszy?

Dyski CSIVEI są wyposażone w kreatora szybkiego startu, który w kilka minut przeprowadzi Cię przez najważniejsze czynności:

Wprowadź dane z tabliczki znamionowej silnika (moc, napięcie, prąd, częstotliwość, obroty), wybierz makro aplikacyjne (wentylator/pompa, przenośnik, stały moment obrotowy), ustaw czasy przyspieszania i zwalniania, wybierz źródło częstotliwości (klawiatura, wejście analogowe, komunikacja) i uruchom automatyczne dostrajanie, aby zoptymalizować sterowanie silnikiem. Instrukcja zawiera wszystkie szczegóły, a klawiaturę można zdjąć, dzięki czemu w razie potrzeby można nią sterować zdalnie.

Jakie zabezpieczenia są wbudowane w dysk?

Napędy CSIVEI zawierają solidny zestaw zabezpieczeń: przepięcie, podnapięcie, przetężenie, zwarcie, przegrzanie (radiator), utrata fazy na wejściu lub wyjściu oraz przeciążenie silnika (elektroniczne przeciążenie termiczne, I²t). Pomagają one utrzymać niezawodność działania i wydłużyć żywotność sprzętu.

Czy mogę sterować wieloma silnikami z jednego VFD?

Tak, można uruchomić wiele silników równolegle z jednego przemiennika, pod warunkiem że: całkowity pobór prądu mieści się w zakresie znamionowym mocy wyjściowej przemiennika, każdy silnik ma własne zabezpieczenie przed przeciążeniem termicznym i używane jest sterowanie U/F (sterowanie wektorowe nie jest zalecane w konfiguracjach wielosilnikowych). Jest to powszechne w przypadku zespołów wentylatorów, sekcji przenośników lub pompowni, w których silniki pracują razem z tą samą prędkością.

Jak rozwiązywać typowe usterki?

Napęd wyświetla kody usterek na klawiaturze w celu szybkiej diagnozy:

● OC (przetężenie) – sprawdź, czy nie ma zwarć, problemów z uzwojeniem silnika lub czy czas przyspieszania nie jest zbyt krótki

●  OV (przepięcie) – sprawdź rezystor hamowania (jeśli jest używany) lub czas hamowania jest za krótki

●  UV (za niskie napięcie) – sprawdź zasilanie wejściowe i okablowanie

● OH (nadmierna temperatura) – sprawdź wentylator chłodzący, temperaturę otoczenia i luz montażowy

● OL (przeciążenie) – sprawdź obciążenie silnika, zwiększ czas przyspieszania lub rozważ zwiększenie rozmiaru napędu

W instrukcji znajduje się pełna tabela kodów usterek ze szczegółowymi krokami. Jeśli coś nadal jest nie tak, pomoc techniczna CSIVEI może pomóc.

W jaki sposób przetwornica częstotliwości oszczędza energię?

W przypadku obciążeń o zmiennym momencie obrotowym, takich jak wentylatory i pompy, moc podlega prawom powinowactwa — jest proporcjonalna do sześcianu prędkości. Zmniejszenie prędkości o 20% zmniejsza zużycie energii o około 50%. Funkcja automatycznej optymalizacji energii (AEO) zmniejsza napięcie w celu dopasowania do rzeczywistego obciążenia, co zapewnia dodatkowe oszczędności. Tryb uśpienia wyłącza również silnik w okresach niskiego zapotrzebowania, eliminując pobór mocy na biegu jałowym.

Jaka jest typowa żywotność napędu VFD i jak go konserwować?

Przy prawidłowej instalacji i odpowiednich warunkach przetwornica częstotliwości może służyć 10–15 lat. Kluczowa konserwacja: utrzymuj obudowę w czystości — gromadzący się kurz pogarsza wydajność chłodzenia; sprawdź wentylatory chłodzące (zazwyczaj wytrzymują 3–7 lat; wymień, jeśli są głośne lub uszkodzone); sprawdź kondensatory szyny prądu stałego — starzeją się wraz z upływem czasu i temperaturą — jeśli przemiennik był przechowywany przez ponad dwa lata, przed włączeniem zasilania załóż ponownie ich nasadki; monitorować temperaturę otoczenia; sporadycznie twórz kopie zapasowe parametrów w klawiaturze lub pamięci zewnętrznej. Szybka kontrola co 6–12 miesięcy pozwala uniknąć niespodzianek.

Czy mogę używać VFD na zewnątrz lub w środowisku wilgotnym?

Standardowe napędy IP20 muszą znajdować się w czystym, suchym panelu. Do zastosowań zewnętrznych lub w trudnych warunkach CSIVEI oferuje wyższe stopnie ochrony IP:

● IP40 – dobry do miejsc zakurzonych, takich jak zakłady tekstylne lub obróbka drewna

●  IP54/IP55 – pyłoszczelny i bryzgoszczelny; sprawdza się w obudowach zewnętrznych i obszarach mytych

● IP66 – całkowicie pyłoszczelny i wytrzymujący silne strumienie wody; nadaje się do przetwórstwa spożywczego, myjni samochodowych lub do użytku na zewnątrz bez dodatkowych obudów

●  Jeśli obecne są gazy korozyjne, zaleca się powlekanie płytki PCB.

Czy napęd VFD objęty jest gwarancją i wsparciem technicznym?

Tak. Napędy CSIVEI objęte są standardową 18-miesięczną gwarancją liczoną od daty produkcji (lub 12 miesięcy od montażu, w zależności od tego, co nastąpi później). W przypadku zastosowań krytycznych dostępne są opcje rozszerzonej gwarancji. Globalna pomoc techniczna jest dostępna za pośrednictwem poczty elektronicznej, telefonu i zasobów internetowych — w zestawie znajdują się instrukcje obsługi, przewodniki po aplikacjach i oprogramowanie konfiguracyjne.

Przypadek klienta: Wentylator przemysłowy

Zakład produkujący meble wymagał precyzyjnej kontroli przepływu powietrza w swoim systemie odpylania. Ciągła praca wentylatorów na pełnych obrotach była nieefektywna i powodowała nadmierny hałas.

Rozwiązanie: Na głównym wentylatorze wyciągowym zainstalowano VFD CSIVEI o mocy 18–30 kW z czujnikiem ciśnienia monitorującym ciśnienie w kanale w celu regulacji prędkości wentylatora.

Wyniki:

●  Prędkość wentylatora automatycznie dostosowuje się do zapotrzebowania na kurz

●  Oszczędność energii 45% podczas pracy z częściowym obciążeniem

●  Poziom hałasu obniżony o 12 dB, co poprawia warunki pracy

●  Zmniejszone zużycie mechaniczne łożysk i pasków wentylatora

●  System spełnia teraz cele zarówno w zakresie zgodności z wymogami ochrony środowiska, jak i wydajności operacyjnej.
