System uzdatniania wody VFD o mocy 280 kW

System uzdatniania wody CSIVEI 280 kW VFD to napęd o dużej wydajności, zaprojektowany do bardzo ciężkich zastosowań przemysłowych. Zaprojektowany do dużych sprężarek, wytłaczarek, wyciągów kopalnianych i pomp o dużej mocy, ten napęd zapewnia bezkompromisową wydajność i niezawodność. Wyposażony w zaawansowane sterowanie wektorowe z wysokim momentem rozruchowym, wbudowany filtr EMI, redundantny system chłodzenia i rozbudowane opcje komunikacji, w tym Ethernet/IP i Profinet. Wytrzymała obudowa IP20/IP21 ze wzmocnionymi szynami zbiorczymi zapewnia stabilną pracę w najbardziej wymagających środowiskach przemysłowych. Dzięki inteligentnemu zarządzaniu energią i wszechstronnym możliwościom diagnostycznym zapewnia moc i precyzję wymaganą w krytycznych procesach przemysłowych.

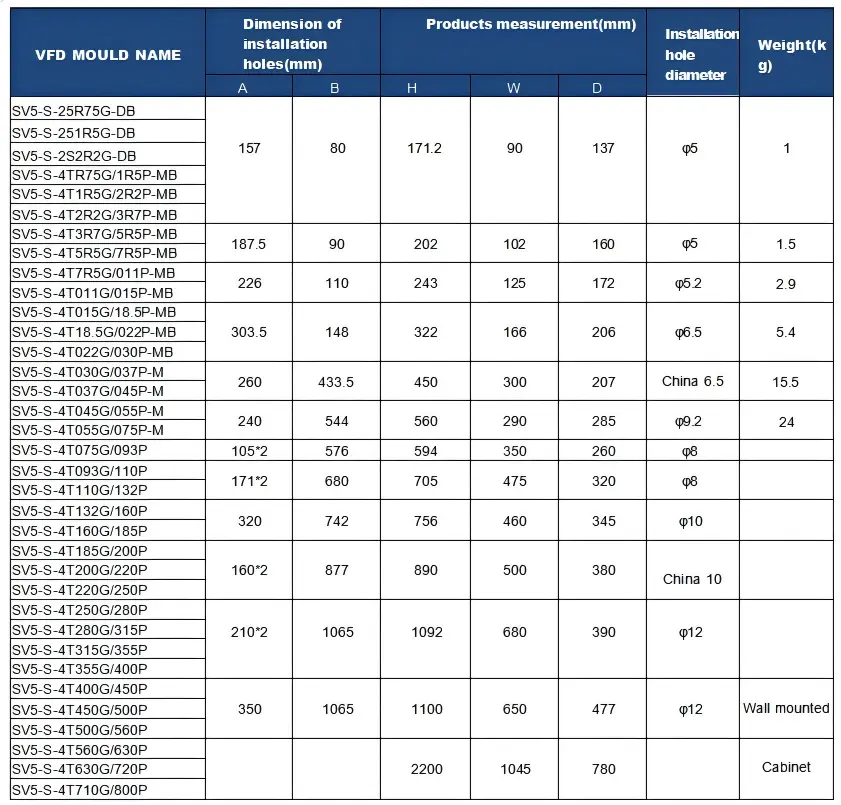

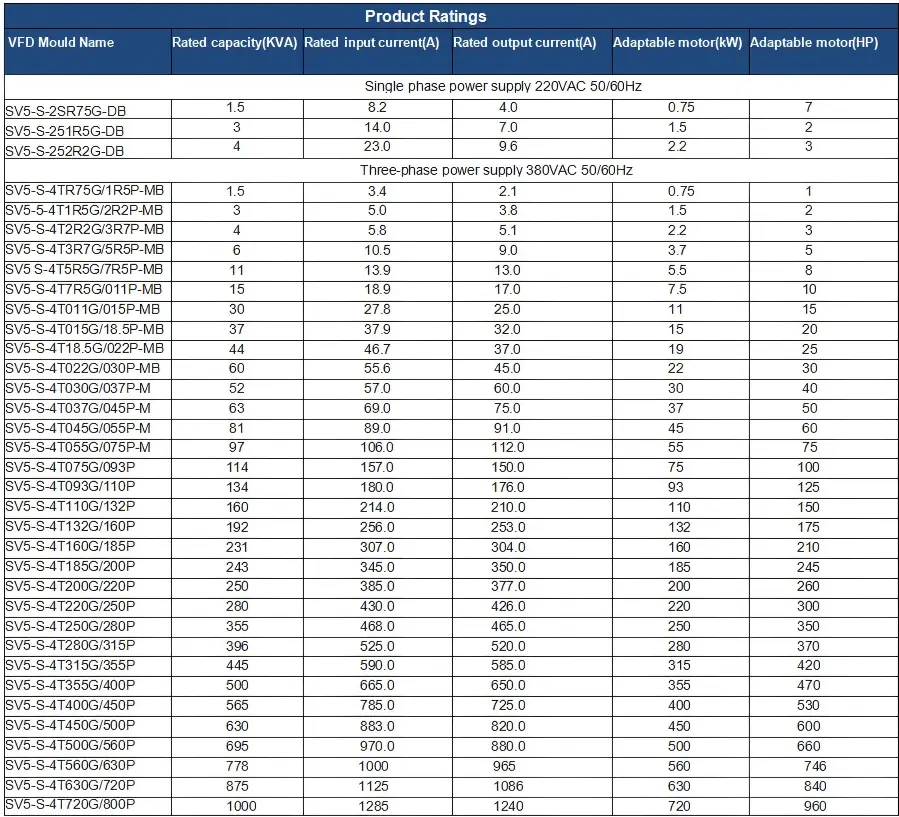

Podstawowe parametry i specyfikacje

Typowe zastosowania

System uzdatniania wody CSIVEI 280KW VFD to napęd dużej mocy przeznaczony do projektów megaprzemysłowych:

Pompy wielkogabarytowe – wodociągi miejskie, pompy główne okręgów nawadniających

Wentylatory dużej mocy – wentylacja kopalń, tunel aerodynamiczny, wentylatory główne chłodni kominowych

Sprężarki – duże przemysłowe stacje sprężonego powietrza, kompresory gazów procesowych

Górnictwo – młyny SAG, młyny kulowe, przenośniki na duże odległości

Wytwarzanie energii – pompy zasilające kotły, wentylatory ID/FD w ciepłowniach

Jego modułowa konstrukcja umożliwia łatwą konserwację i serwisowanie w ograniczonych przestrzeniach.

Przyjazna dla użytkownika obsługa i łatwa konfiguracja

Seria CSIVEI VFD kładzie nacisk na łatwość obsługi, skracając czas instalacji i upraszczając codzienną obsługę inżynierom i personelowi konserwacyjnemu.

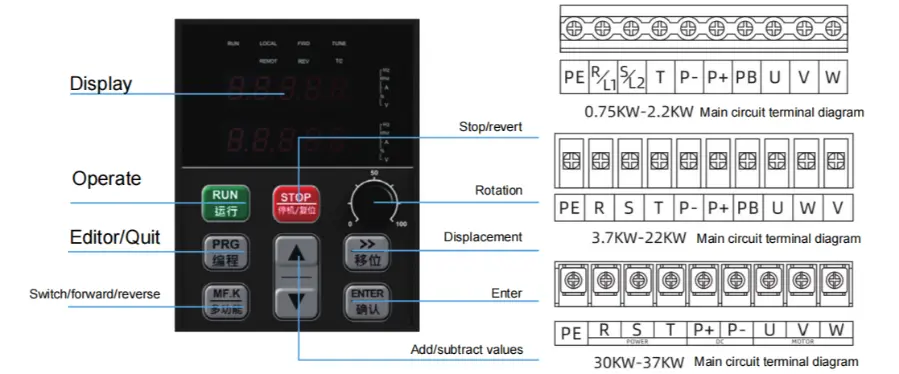

Intuicyjna klawiatura – klawiatura LED/LCD zapewnia przejrzyste wyświetlanie parametrów i szybką nawigację. Grupy parametrów są logicznie zorganizowane, a obsługa wielu języków zapewnia dostępność dla użytkowników z całego świata.

Kreator szybkiego startu – konfiguracja krok po kroku prowadzi użytkowników przez podstawową konfigurację parametrów w ciągu kilku minut. Wstępnie skonfigurowane makra aplikacyjne (wentylator/pompa, przenośnik, stały moment obrotowy) umożliwiają konfigurację jednym dotknięciem dla typowych zastosowań.

Funkcja kopiowania parametrów – przesyłanie parametrów z jednego przemiennika do klawiatury i pobieranie do wielu przemienników, co znacznie skraca czas konfiguracji systemów z wieloma napędami i zapewnia spójną konfigurację.

Zdejmowana klawiatura – klawiaturę można zamontować zdalnie za pomocą przedłużacza, umożliwiając wygodną obsługę z drzwi centrali lub odległych lokalizacji.

Kompaktowa konstrukcja – zajmująca niewiele miejsca konstrukcja umożliwia montaż obok siebie, maksymalizując gęstość paneli i zmniejszając wymagania dotyczące rozmiaru szafy.

Często zadawane pytania

Jak rozwiązywać typowe usterki?

Napęd wyświetla kody usterek na klawiaturze w celu szybkiej diagnozy:

● OC (przetężenie) – sprawdź, czy nie ma zwarć, problemów z uzwojeniem silnika lub czy czas przyspieszania nie jest zbyt krótki

●  OV (przepięcie) – sprawdź rezystor hamowania (jeśli jest używany) lub czas hamowania jest za krótki

●  UV (za niskie napięcie) – sprawdź zasilanie wejściowe i okablowanie

● OH (nadmierna temperatura) – sprawdź wentylator chłodzący, temperaturę otoczenia i luz montażowy

● OL (przeciążenie) – sprawdź obciążenie silnika, zwiększ czas przyspieszania lub rozważ zwiększenie rozmiaru napędu

●  W instrukcji znajduje się pełna tabela kodów usterek ze szczegółowymi krokami. Jeśli coś nadal jest nie tak, pomoc techniczna CSIVEI może pomóc.

Jaka jest różnica między sterowaniem V/F a sterowaniem wektorowym?

Sterowanie V/F utrzymuje stały stosunek napięcia do częstotliwości. Jest odpowiedni do wentylatorów, pomp i zastosowań ogólnych, w których precyzyjna kontrola prędkości nie jest krytyczna. Sterowanie wektorowe oddziela strumień i moment, dzięki czemu można sterować nimi niezależnie, co zapewnia wyższy moment rozruchowy (do 150% przy 0,5 Hz) i lepszą dokładność prędkości. Wektor bezczujnikowy nie potrzebuje enkodera; działa wektor w pętli zamkniętej, który zwiększa dokładność prędkości do 0,1%. Większość dysków CSIVEI obsługuje oba, więc możesz wybrać ten, który pasuje do Twoich potrzeb.

Czy mogę używać jednofazowego wejściowego falownika VFD z silnikiem trójfazowym?

Tak. System uzdatniania wody VFD firmy CSIVEI o mocy 280 kW pobiera jednofazową moc wejściową i trójfazową moc wyjściową do silnika. Jest to typowa konfiguracja, gdy dostępne jest tylko zasilanie jednofazowe, ale wymagana jest wydajność i niezawodność silnika trójfazowego. Upewnij się tylko, że napięcie silnika odpowiada napięciu wyjściowemu przemiennika — trójfazowe 230 V.

W jaki sposób przetwornica częstotliwości oszczędza energię?

W przypadku obciążeń o zmiennym momencie obrotowym, takich jak wentylatory i pompy, moc podlega prawom powinowactwa — jest proporcjonalna do sześcianu prędkości. Zmniejszenie prędkości o 20% zmniejsza zużycie energii o około 50%. Funkcja automatycznej optymalizacji energii (AEO) zmniejsza napięcie w celu dopasowania do rzeczywistego obciążenia, co zapewnia dodatkowe oszczędności. Tryb uśpienia wyłącza również silnik w okresach niskiego zapotrzebowania, eliminując pobór mocy na biegu jałowym.

Czy napęd VFD objęty jest gwarancją i wsparciem technicznym?

Tak. Napędy CSIVEI objęte są standardową 18-miesięczną gwarancją liczoną od daty produkcji (lub 12 miesięcy od montażu, w zależności od tego, co nastąpi później). W przypadku zastosowań krytycznych dostępne są opcje rozszerzonej gwarancji. Globalna pomoc techniczna jest dostępna za pośrednictwem poczty elektronicznej, telefonu i zasobów internetowych — w zestawie znajdują się instrukcje obsługi, przewodniki po aplikacjach i oprogramowanie konfiguracyjne.

Przypadek klienta: Zaopatrzenie w wodę pod stałym ciśnieniem

W kompleksie mieszkaniowym w Azji Południowo-Wschodniej występowało zmienne ciśnienie wody w godzinach szczytu, co doprowadziło do skarg najemców. Istniejący system pomp pracował ze stałą prędkością, marnując energię w okresach niskiego zapotrzebowania.

Rozwiązanie: Zainstalowano system uzdatniania wody CSIVEI 280 kW VFD do sterowania główną pompą wspomagającą, wyposażony w czujnik ciśnienia dostarczający informację zwrotną do wbudowanego regulatora PID.

Wyniki:

Stabilne ciśnienie wody utrzymywane na poziomie 4,5 bar niezależnie od zapotrzebowania

Zużycie energii zmniejszone o 38% w porównaniu do pracy ze stałą prędkością

Liczba uruchomień silnika pompy została zmniejszona z ponad 20 razy dziennie do ciągłej, płynnej pracy

Okres zwrotu inwestycji osiągnięty w ciągu 11 miesięcy

System działa niezawodnie już ponad dwa lata, bez nieplanowanych przestojów.
