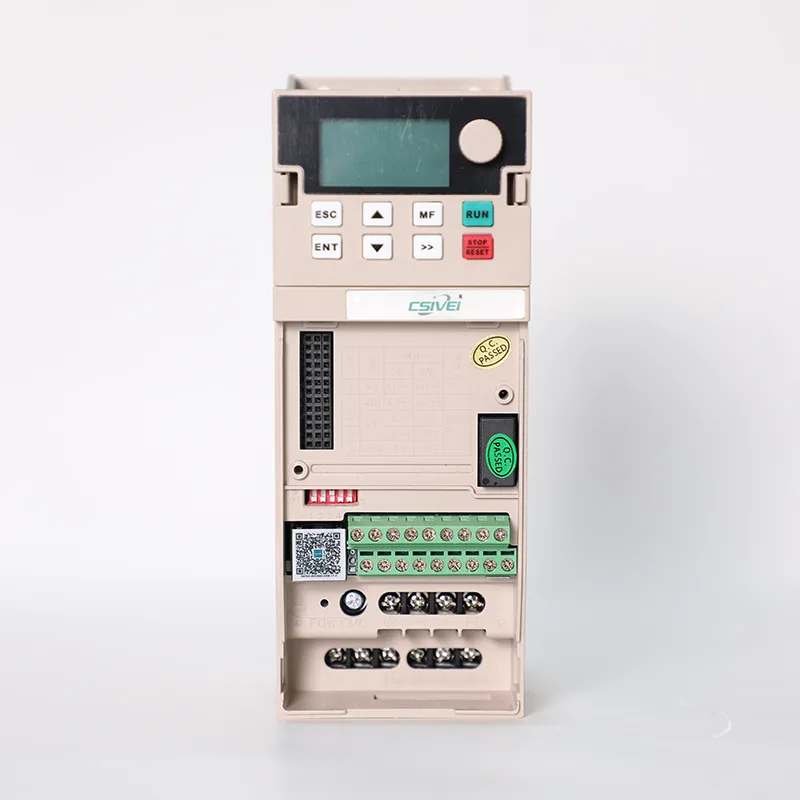

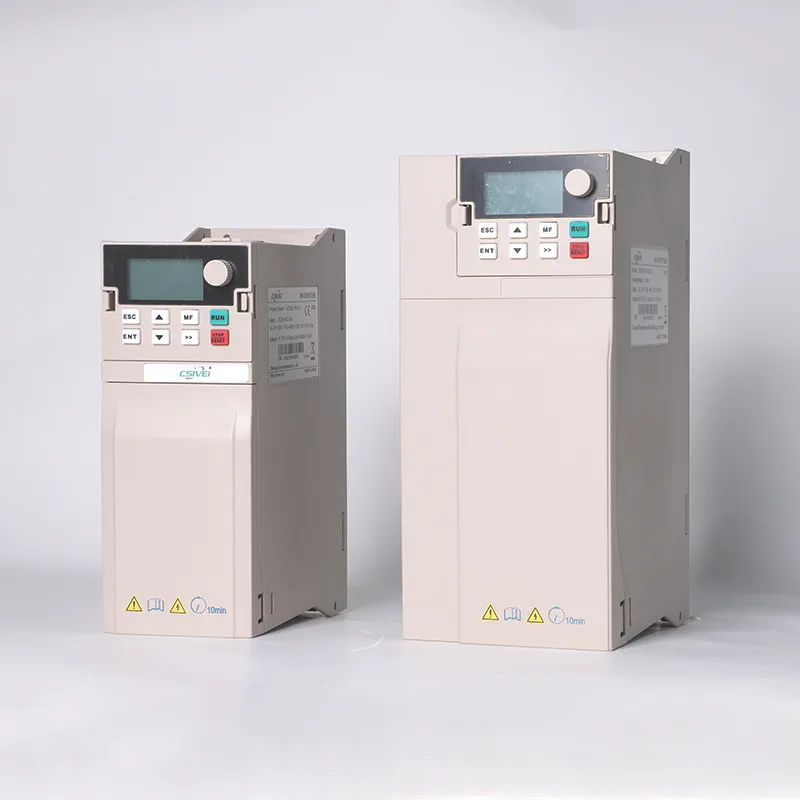

1 faza na 3 fazy na zewnątrz Falownik pompy o mocy 11 kW

Wysokowydajny, fabryczny falownik CSIVEI z 1 fazą i 3 fazami na wyjściu o mocy 11 kW to kompaktowe, wysokowydajne rozwiązanie dla trójfazowych systemów pompowania energii słonecznej. Zawiera algorytmy MPPT o wydajności śledzenia do 99%, umożliwiające bezpośrednie połączenie z panelami fotowoltaicznymi bez baterii. Napęd obsługuje sterowanie V/F i wektorowe, zapewniając płynne uruchamianie pompy nawet przy niskim natężeniu promieniowania. Wbudowane funkcje zabezpieczające obejmują wykrywanie przepięć, podnapięć, przetężeń, pracy na sucho i pęknięcia rur. Obudowa IP20 umożliwia montaż obok siebie. Idealny do nawadniania małych gospodarstw, fontann ogrodowych i przesyłania wody w odległych obszarach. CSIVEI zapewnia niezawodne działanie i łatwe uruchomienie.

Podstawowe parametry i specyfikacje

Typowe zastosowania

Zaprojektowany z myślą o zaopatrzeniu w wodę społeczności wiejskich, ten przetwornica częstotliwości napędza pompy podnoszące wodę ze odwiertów, rzek lub zbiorników do podwyższonych zbiorników magazynujących lub bezpośrednich sieci dystrybucyjnych. System działa automatycznie: gdy wystarczy energia słoneczna, pompa napełnia zbiornik; gdy zbiornik jest pełny, napęd przechodzi w tryb uśpienia, zachowując żywotność mechaniczną. Idealny do wiejskich kiosków z wodą, szkolnych systemów wodociągowych i zaopatrzenia przychodni zdrowia. Wbudowany PID zapewnia stałe ciśnienie w podwyższonych zbiornikach, natomiast algorytm MPPT wydobywa maksymalną moc z paneli słonecznych nawet w pochmurne dni. To rozwiązanie zapewnia czystą, niedrogą wodę do picia i urządzeń sanitarnych, bez uzależnienia od oleju napędowego i sieci.

Inteligentna ochrona pompy i zapobieganie pracy na sucho

Ochrona pompy przed uszkodzeniem ma kluczowe znaczenie w przypadku systemów solarnych. Inwerter pompy CSIVEI 1 faza na 3 fazy na wyjściu 11 kW zawiera kompleksowy zestaw zabezpieczeń specyficznych dla pomp:

●  Zabezpieczenie przed suchobiegiem – monitoruje prąd, moc lub opcjonalny czujnik przepływu; zatrzymuje pompę w przypadku wyczerpania się źródła wody i automatycznie uruchamia ją ponownie po ustawionym czasie.

●  Wykrywanie pęknięcia rury/niskiego przepływu – wykrywa nagły spadek prądu wskazujący pęknięcie lub wyciek rury, wyłącza się, aby zapobiec zalaniu.

●  Zabezpieczenie przed przetężeniem i przeciążeniem – zapobiega przegrzaniu pompy z powodu piasku, kamienia lub awarii łożyska.

●  Wyłączenie przy zbyt niskim i zbyt wysokim napięciu – chroni napęd i silnik przed niestabilnym wpływem energii słonecznej.

●  Nawadnianie zapobiegające cofaniu się pompy – gdy pompa się zatrzyma, można sterować zaworem zwrotnym, aby zapobiec przepływowi wstecznemu wody, który powoduje obrót silnika do tyłu.

Zabezpieczenia te wydłużają żywotność pomp, ograniczają wizyty konserwacyjne i zapewniają niezawodne dostarczanie wody w odległych instalacjach fotowoltaicznych.

Często zadawane pytania

P1: Czy ten dysk ma wbudowaną kartę Wi-Fi lub komórkową do zdalnego monitorowania?

Odp.: Napęd posiada port RS485 Modbus RTU. Aby włączyć monitorowanie bezprzewodowe, dodaj bramę zewnętrzną (np. CSIVEI CloudBox), która łączy się przez Wi-Fi, Ethernet lub 4G. Bramka przesyła dane do chmury CSIVEI lub platform innych firm.

P2: Czy mogę uruchomić pompę bezpośrednio z paneli słonecznych bez baterii?

O: Tak. Inwerter pompy CSIVEI z 1 fazą na wejściu i 3 fazami na wyjściu o mocy 11 kW jest przeznaczony do bezpośredniego sterowania pompą za pomocą energii słonecznej. Wykorzystuje MPPT do konwersji zmiennego prądu stałego z paneli na stabilny prąd przemienny dla pompy. Napęd uruchamia się automatycznie, gdy energia słoneczna przekroczy próg pompy i zatrzymuje się, gdy jest niewystarczająca, chroniąc silnik.

P3: Czy potrzebuję wyłącznika prądu stałego pomiędzy panelami a przemiennikiem częstotliwości?

Odpowiedź: Tak, wyłącznik automatyczny prądu stałego lub rozłącznik z bezpiecznikiem jest obowiązkowy ze względu na bezpieczeństwo i zgodność z przepisami. CSIVEI zaleca 2-biegunowy wyłącznik prądu stałego o parametrach 1,25-krotności maksymalnego prądu prądu stałego.

P4: Jak ustawić tryb stałego ciśnienia?

Odp.: Podłącz przetwornik ciśnienia 4–20 mA do wejścia analogowego AI1. Ustawić parametr P.00 = 1 (tryb PID). Następnie ustaw ciśnienie docelowe w P.77 (jednostki inżynieryjne). Przetwornica częstotliwości dostosuje prędkość pompy w celu utrzymania tego ciśnienia niezależnie od wahań oświetlenia słonecznego.

P5: Jaka jest oczekiwana żywotność tego słonecznego VFD?

Odp.: Przy prawidłowej instalacji (czysta, sucha, w określonych granicach temperatur) przetwornica częstotliwości zwykle wytrzyma 10–15 lat. Kondensatory elektrolityczne starzeją się szybciej w gorącym otoczeniu – utrzymywanie temperatury poniżej 40°C wydłuża żywotność. Wentylator chłodzący może wymagać wymiany co 5–7 lat.

System działał bezawaryjnie przez 3 lata, zmieniając zdrowie społeczności i działalność gospodarczą.
