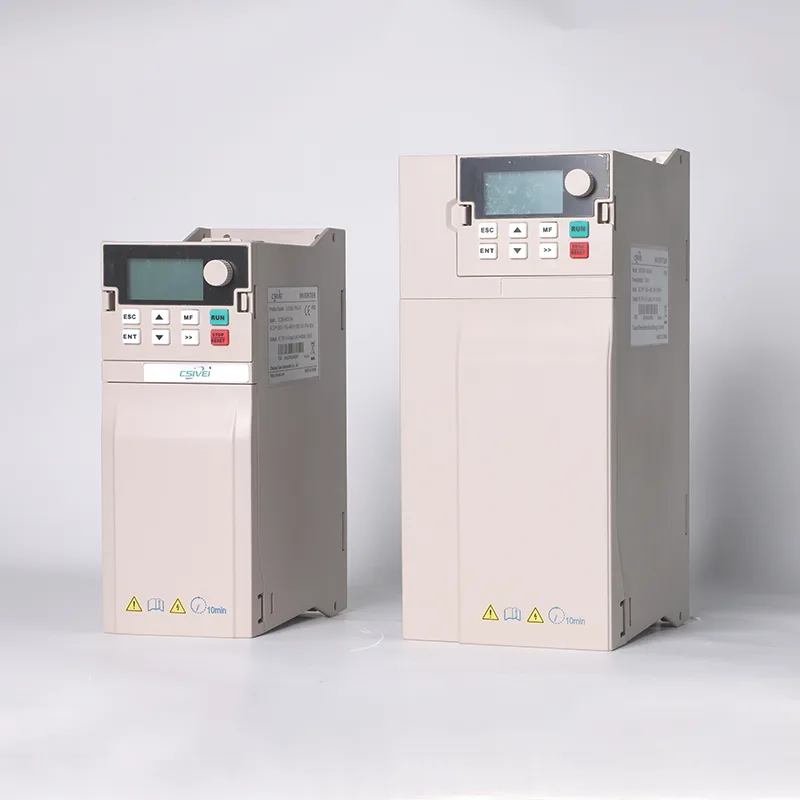

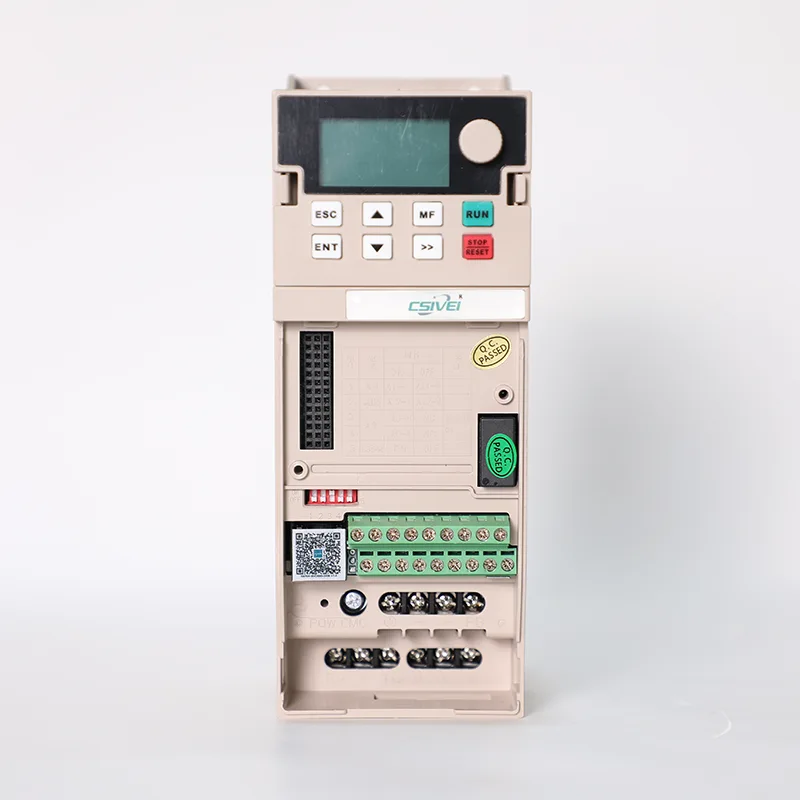

Falownik solarnej pompy wodnej o mocy 7,5 kW i napięciu 380 V

Inwerter słonecznej pompy wodnej CSIVEI 7,5 kW 380 V to solidne rozwiązanie do podnoszenia wody słonecznej na dużą skalę. Obsługuje wiele trybów sterowania pompą: stała prędkość, stałe ciśnienie i stały przepływ. Napęd integruje MPPT i wbudowany sterownik PLC do automatycznego ustawiania kolejności pomp, gdy używanych jest wiele pomp. Zaawansowane sterowanie wektorowe zapewnia stabilną pracę nawet przy dużych odległościach kabli. Zabezpieczenia obejmują nawadnianie zapobiegające cofaniu, wykrywanie pęknięć rur i automatyczne ponowne uruchamianie po awarii sieci (w przypadku systemu hybrydowego). Komunikacja poprzez Modbus, Profibus lub Ethernet/IP umożliwia integrację z inteligentnymi systemami rolniczymi.

Podstawowe parametry i specyfikacje

Typowe zastosowania

Ten napęd pompy słonecznej, idealny do awaryjnego i humanitarnego zaopatrzenia w wodę poza siecią, można szybko wdrożyć w przypadku klęsk żywiołowych, obozów dla uchodźców lub tymczasowych osiedli. Może napędzać pompy głębinowe lub odśrodkowe z przenośnych paneli słonecznych, zapewniając wodę pitną, urządzenia sanitarne i rezerwy przeciwpożarowe. Przetwornica częstotliwości jest wyposażona w automatyczny harmonogram codziennych uruchomień/zatrzymań, funkcję odcięcia przy niskim poziomie wody oraz wyświetlacz LCD ułatwiający rozwiązywanie problemów przez personel nietechniczny. Wytrzymała konstrukcja i opcjonalna obudowa IP54 umożliwiają instalację na zewnątrz bez osłony. Typowe wdrożenia: wioski dotknięte trzęsieniem ziemi, obozy dla przesiedleńców, odległe kliniki medyczne i zbiorniki na wodę do ochrony przed pożarami. Zasilanie energią słoneczną eliminuje potrzebę konwojów z paliwem, oszczędzając czas i życie.

Trwałość na zewnątrz i konstrukcja przystosowana do pracy w szerokich temperaturach

Instalacje pomp solarnych są często narażone na trudne warunki – intensywne promieniowanie UV, kurz, wysoką wilgotność i ekstremalne temperatury. Falownik solarnej pompy wodnej CSIVEI 7,5 kW 380 V został zaprojektowany z myślą o niezawodności na zewnątrz:

● Opcja obudowy IP54/IP65 – pyłoszczelna i zabezpieczona przed strumieniami wody; nadaje się do bezpośredniego montażu na płozach lub słupach pomp bez dodatkowej szafki.

●  Płytki PCB z powłoką konformalną – są odporne na wilgoć, mgłę solną i gazy korozyjne (np. amoniak w gospodarstwach rolnych, siarkowodór w ściekach).

●  Szeroka temperatura robocza – -20°C do +55°C bez obniżania wartości znamionowych; opcjonalny wentylator chłodzący lub chłodzenie cieczą dla klimatu pustynnego (do 60°C).

●  Zintegrowana ochrona przed przepięciami prądu stałego i przemiennego – wytrzymuje skoki wywołane wyładowaniami atmosferycznymi, powszechne w otwartych polach słonecznych.

● Klawiatura i obudowa odporne na promieniowanie UV – zapobiegają pękaniu i żółknięciu po latach ekspozycji na światło słoneczne.

Ta wytrzymała konstrukcja gwarantuje, że przetwornica będzie działać bezobsługowo przez ponad 10 lat, nawet w najbardziej wymagających lokalizacjach poza siecią – od piaszczystych pustyń po tropikalne wybrzeża.

Często zadawane pytania

P1: Jakiego rozmiaru kabla potrzebuję pomiędzy panelami słonecznymi a napędem?

Odp.: Rozmiar kabla zależy od prądu stałego i odległości. W przypadku przemiennika o mocy 7,5 kW na krótkich dystansach zwykle stosuje się kabel miedziany o przekroju 4–10 mm². Skorzystaj z naszego narzędzia do doboru kabli lub skonsultuj się z technikiem. Do tras zewnętrznych należy zawsze używać kabli odpornych na promieniowanie UV i z podwójną izolacją.

Pytanie 2: Pompa zatrzymuje się sporadycznie w pochmurne dni. Czy to normalne?

O: Tak. Gdy natężenie promieniowania słonecznego spadnie poniżej progu uruchomienia, przetwornica częstotliwości zatrzyma pompę, aby uniknąć przegrzania przy niskiej prędkości. Gdy powróci wystarczająca ilość energii słonecznej, napęd automatycznie uruchomi się ponownie. Można dostosować progi mocy początkowej i końcowej, aby ograniczyć częste cykle.

Pytanie 3: Przetwornica częstotliwości wyłącza się awaryjnie z powodu „Przekroczenia prądu” podczas uruchamiania pompy. Co mogę zrobić?

Odp.: Zwiększ czas przyspieszania (parametr P.10), aby zmniejszyć prąd rozruchowy. Sprawdź także, czy wał pompy nie jest zablokowany lub czy wirnik nie jest zablokowany. Jeśli silnik jest stary, rezystancja izolacji może być niska – zmierz miernikiem.

P4: Jak dysk radzi sobie w warunkach częściowego zacienienia?

Odp.: Algorytm MPPT zawiera tryb „globalnego skanowania” (parametr P.91 = 1), który okresowo przeszukuje całą krzywą I-V w celu znalezienia prawdziwego punktu mocy maksymalnej, unikając lokalnych szczytów spowodowanych zacienieniem. Pozwala to odzyskać 10–30% utraconej mocy w porównaniu ze standardowym MPPT.

P5: Jak skonfigurować powiadomienia SMS o usterkach pomp?

O: Podłącz modem GSM (np. CSIVEI GSM-01) do portu RS485 napędu. Skonfiguruj grupę parametrów P.15, aby ustawić numery telefonów i typy usterek (praca na sucho, przetężenie itp.). W przypadku wystąpienia błędu napęd wysyła wiadomość SMS na maksymalnie 5 numerów.

Przypadek klienta: System tłumienia pyłu kopalnianego

Kamieniołom w regionie ubogim w wodę wymagał ciągłej kontroli zapylenia, ale zasilanie z sieci było zawodne. Przetwornica częstotliwości VFD pompy słonecznej CSIVEI z układem falownika słonecznej pompy wodnej CSIVEI o mocy 7,5 kW i napięciu 380 V zasilała pompę wysokociśnieniową zasilającą armatki rozpylające mgłę.

Wyniki:

Poziom pyłu obniżony do poziomu poniżej dopuszczalnych limitów.

Rezerwowy generator diesla był potrzebny tylko w 2% przypadków.

Koszty energii obniżone o 85% w porównaniu do działającej sieci/diesla.

Zdalne monitorowanie poprzez Modbus umożliwia kierownikowi zakładu sprawdzenie przepływu wody z biura.

System zwrócił się w ciągu 18 miesięcy i został wdrożony w dwóch innych lokalizacjach firmy.
