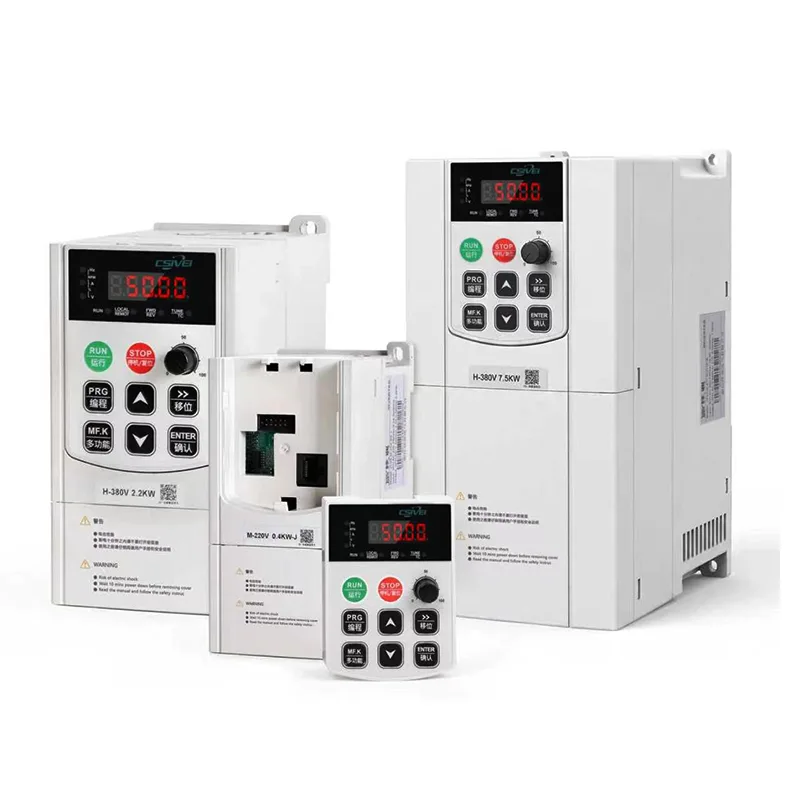

Falownik pompy wodnej o mocy 4 kW, solarny VFD

Falownik pompy wodnej CSIVEI o mocy 4 kW Solar VFD to wysokowydajne rozwiązanie do dużych projektów pompowania wody za pomocą energii słonecznej. Zaprojektowany do pomp głębinowych i stacji wspomagających, zapewnia wysoki moment rozruchowy przy bezczujnikowym sterowaniu wektorowym. Napęd automatycznie dostosowuje częstotliwość wyjściową w oparciu o napięcie panelu słonecznego, zapewniając maksymalny przepływ wody w ciągu dnia. Wbudowany regulator PID zapewniający stałe ciśnienie, zabezpieczenie przed pracą na sucho i przechowywanie dziennika usterek. Obudowa IP20 z opcjonalnym filtrem IP40 nadaje się do sterowni. Obsługuje zdalny monitoring poprzez moduły GPRS/4G. CSIVEI zapewnia niezawodne pompowanie poza siecią do zaopatrzenia społeczności w wodę i rolnictwa na dużą skalę.

Podstawowe parametry i specyfikacje

Typowe zastosowania

W przypadku projektów odbudowy ekologicznej ten solarny falownik VFD z pompą wodną o mocy 4 kW zapewnia zrównoważone źródło wody do zalesiania, rekultywacji użytków zielonych i pustynnych pasów zielonych. Podnosi wodę gruntową lub gromadzi wodę powierzchniową w celu nawadniania sadzonek drzew, krzewów i rodzimej roślinności w suchych regionach. System może być w pełni zautomatyzowany za pomocą timera lub czujników wilgotności gleby, dostarczając wodę tylko wtedy, gdy jest to potrzebne. Szeroki zakres napięcia wejściowego umożliwia stosowanie paneli fotowoltaicznych o różnych konfiguracjach, co ułatwia skalowanie. Stosowany w pasach zapobiegających pustynnieniu, sadzeniu drzew przydrożnych, rekultywacji kopalń i renaturyzacji terenów podmokłych, napęd zapewnia wysoką dyspozycyjność bez konieczności logistyki paliwa, nawet w najbardziej odległych lokalizacjach.

Sterowanie wektorowe i algorytmy specyficzne dla pomp

Wysokiej jakości fabryczny falownik pompy wodnej CSIVEI o mocy 4 kW Solar VFD wykorzystuje bezczujnikowe sterowanie wektorowe zoptymalizowane pod kątem obciążeń pomp odśrodkowych i głębinowych. Zapewnia to:

●  Wysoki moment rozruchowy – do 150% przy 0,5 Hz, niezbędny w przypadku pomp głębinowych z długimi wałami.

●  Stabilna praca przy niskiej prędkości – zapobiega przestojowi, gdy energia słoneczna jest marginalna.

●  Automatyczna adaptacja krzywej pompy – przetwornica uczy się charakterystyki przepływu pompy, aby utrzymać optymalną wydajność.

●  Tryby stałego ciśnienia / stałego przepływu – wbudowany PID akceptuje sprzężenie zwrotne z czujników ciśnienia lub przepływu, utrzymując nastawę niezależnie od wahań oświetlenia słonecznego.

●  Miękki start i łagodne zatrzymanie – eliminują uderzenia wodne, naprężenia w rurach i udary silnika.

Algorytmy te zapewniają płynną pracę pompy przez cały dzień słoneczny, od wczesnego ranka do późnego popołudnia, bez częstych wyłączeń i wstrząsów mechanicznych.

FQA

Pytanie 1: Napęd wyświetla błąd „Praca na sucho”, ale w studni znajduje się woda. Co jest nie tak?

Odp.: Czujnik suchobiegu (przełącznik przepływu, elektroda lub czujnik ciśnienia) może być nieprawidłowo zainstalowany lub skalibrowany. Sprawdź okablowanie czujnika i ustaw dłuższe opóźnienie detekcji (parametr P.61), aby uniknąć fałszywych wyłączeń podczas uruchamiania pompy. Sprawdź także, czy pompa jest rzeczywiście zanurzona – poziom wody mógł spaść poniżej wlotu.

P2: Czy dysk ma tryb oszczędzania energii inny niż MPPT?

O: Tak. Funkcja „Automatycznej optymalizacji energii” (AEO) zmniejsza napięcie silnika, gdy obciążenie pompy jest niewielkie (np. niskie zapotrzebowanie na przepływ), zmniejszając zużycie energii o 10–20% bez wpływu na moc wyjściową. Włącz parametr P.52 = 1.

P3: Jakie dane mogę rejestrować z dysku?

Odp.: Przemiennik rejestruje dzienny uzysk energii (kWh), objętość wody (m³), czas pracy pompy (godziny), zdarzenia awaryjne i skumulowane sumy. Dane przechowywane są w pamięci wewnętrznej (ostatnie 30 dni) i można je eksportować poprzez Modbus lub kartę SD (opcjonalnie).

P4: Czy potrzebuję oddzielnego sterownika pompy lub softstartera?

O: Nie. Słoneczny VFD CSIVEI integruje wszystkie funkcje sterujące: MPPT, przetwornicę częstotliwości, zabezpieczenie pompy (praca na sucho, przeciążenie, pęknięcie rury) i opcjonalny PID zapewniający stałe ciśnienie. Zastępuje zarówno sterowniki pomp, jak i softstartery.

P5: Jakie wymagania dotyczące uziemienia ma ten przemiennik?

Odp.: Prawidłowe uziemienie ma kluczowe znaczenie. Podłącz zacisk PE przemiennika do dedykowanego uziemienia za pomocą przewodu miedzianego. Uziemić także ramy paneli słonecznych i silnik pompy. Brak uziemienia może spowodować porażenie prądem lub awarię napędu.

Środki ostrożności dotyczące instalacji

Wymagany montaż wewnątrz– Standardowa obudowa IP20 przeznaczona jest do sterowni lub szaf odpornych na warunki atmosferyczne. Do użytku na zewnątrz należy zamówić opcjonalną obudowę IP54 lub zamontować w obudowie ochronnej.

Odpowiednia wentylacja– Zachowaj minimalny odstęp 100 mm nad i pod napędem, aby zapewnić prawidłowe odprowadzanie ciepła. Temperatura otoczenia nie powinna przekraczać 40°C.

Prawidłowy rozmiar kabla– Aby zapobiec przegrzaniu, należy używać kabli przystosowanych do obciążenia co najmniej 125% prądu znamionowego. Kable wejściowe prądu stałego powinny być możliwie najkrótsze, aby zmniejszyć spadek napięcia i straty mocy.

Prawidłowe uziemienie– Podłączyć zacisk PE do dedykowanego uziemienia. Również uziemione ramy paneli słonecznych i silnik pompy. Niewłaściwe uziemienie może spowodować porażenie prądem, awarię napędu lub uszkodzenie przez wyładowania atmosferyczne.
