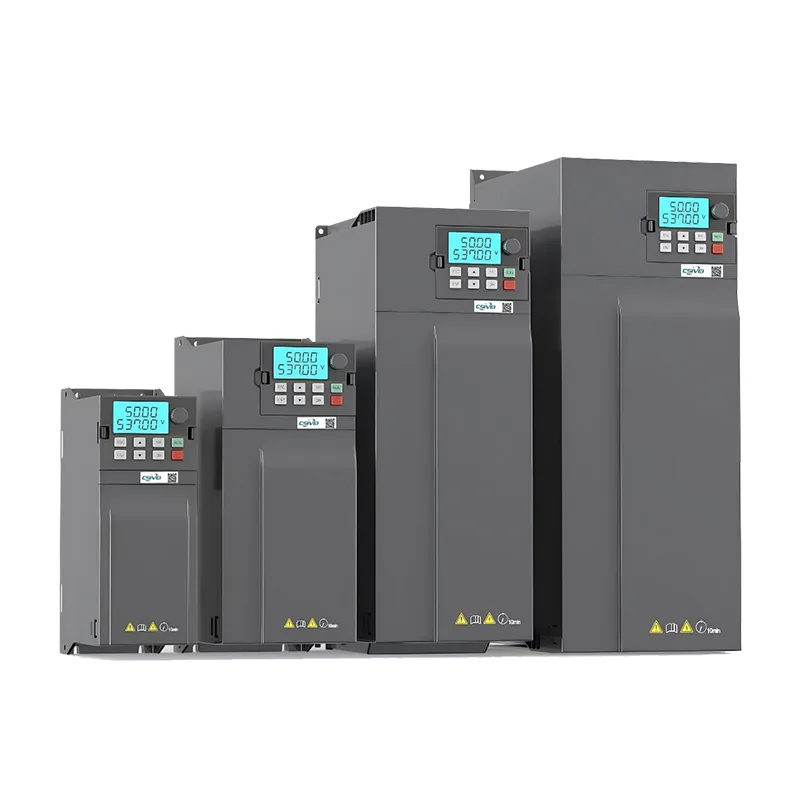

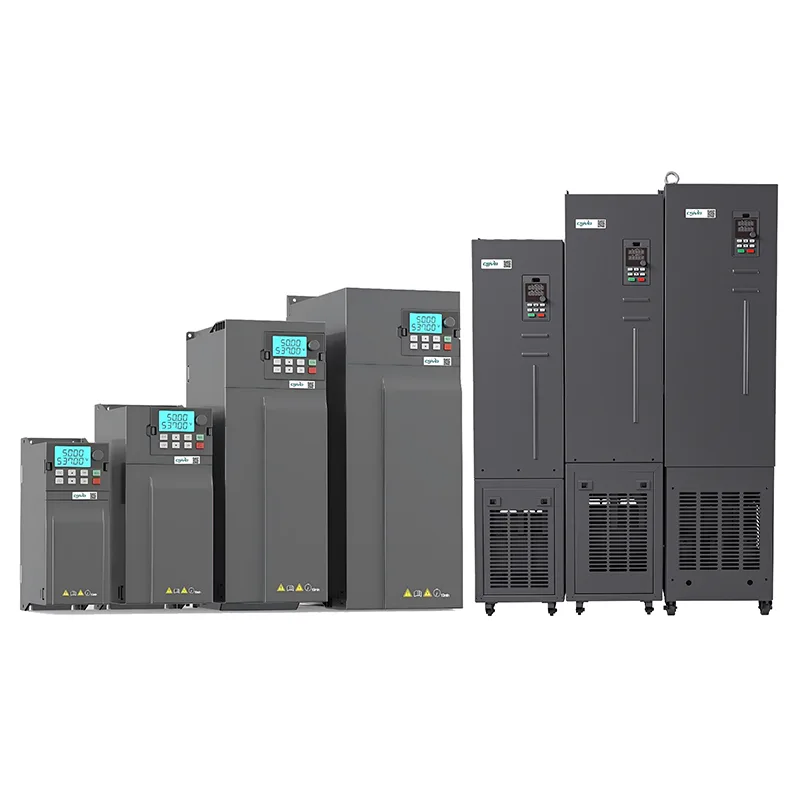

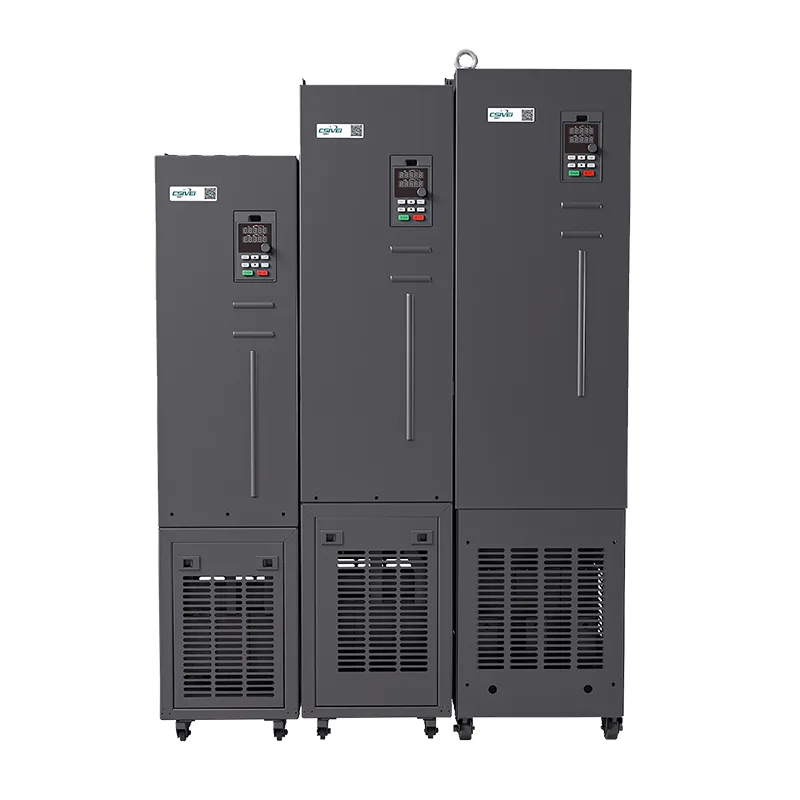

Wysokowydajny 3-fazowy napęd VFD

Kup wysokowydajny 3-fazowy napęd VFD z fabryką Csivei w Chinach. Jest przeznaczony do ciężkich zastosowań przemysłowych i nadaje się do dużych wentylatorów, pomp odśrodkowych, sprężarek i przenośników linii produkcyjnych. Zapewnia wyjątkowy moment obrotowy i stabilność podczas ciągłej pracy. Napędzany zaawansowanym sterowaniem wektorowym w pętli zamkniętej, przetwornica ta obsługuje wysoki moment rozruchowy, wbudowaną funkcjonalność PLC, wiele protokołów komunikacyjnych (opcjonalnie Modbus, Profibus) oraz intuicyjną klawiaturę LCD do monitorowania w czasie rzeczywistym. Obudowa IP20 z opcjonalnym filtrem IP40 zapewnia niezawodność w wymagających środowiskach.

Co to jest wysokowydajny 3-fazowy napęd VFD i dlaczego ma to znaczenie?

W swej istocie przetwornica częstotliwości reguluje prędkość i moment obrotowy silnika, dostosowując częstotliwość i napięcie dostarczanej mocy. Ale nasz VFD CSIVEI wykracza daleko poza podstawową kontrolę prędkości.

Umożliwia łagodny rozruch w celu zmniejszenia naprężeń mechanicznych, dynamiczną reakcję momentu obrotowego przy dużych obciążeniach oraz optymalizację zużycia energii w czasie rzeczywistym, co bezpośrednio obniża zużycie energii elektrycznej. W przypadku operacji wymagających precyzyjnej synchronizacji — takich jak przenośniki wielosekcyjne, systemy dozujące lub pompy sterowane ciśnieniem — ten napęd zapewnia dokładność i powtarzalność wymaganą przez proces.

Krótko mówiąc, przekształca silnik o stałej prędkości w elastyczny, inteligentny siłownik, który dostosowuje się do Twoich potrzeb produkcyjnych w czasie rzeczywistym.

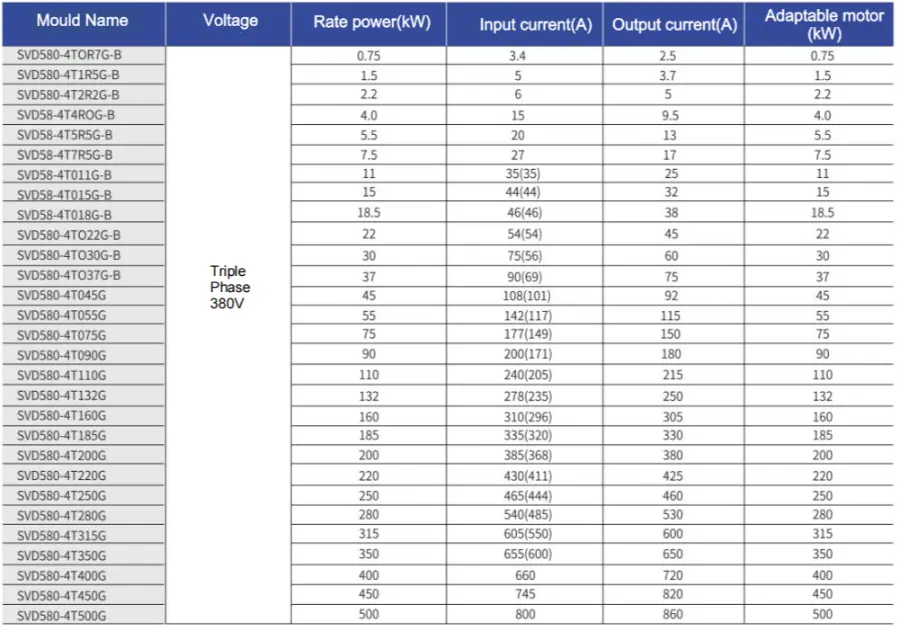

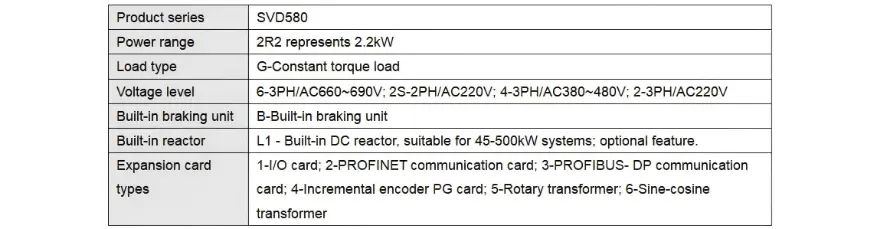

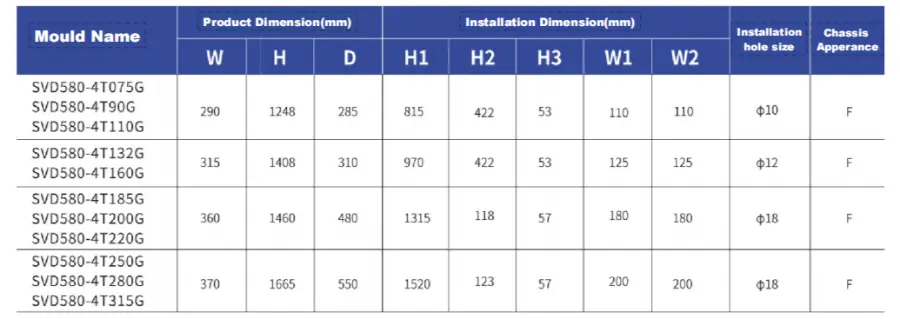

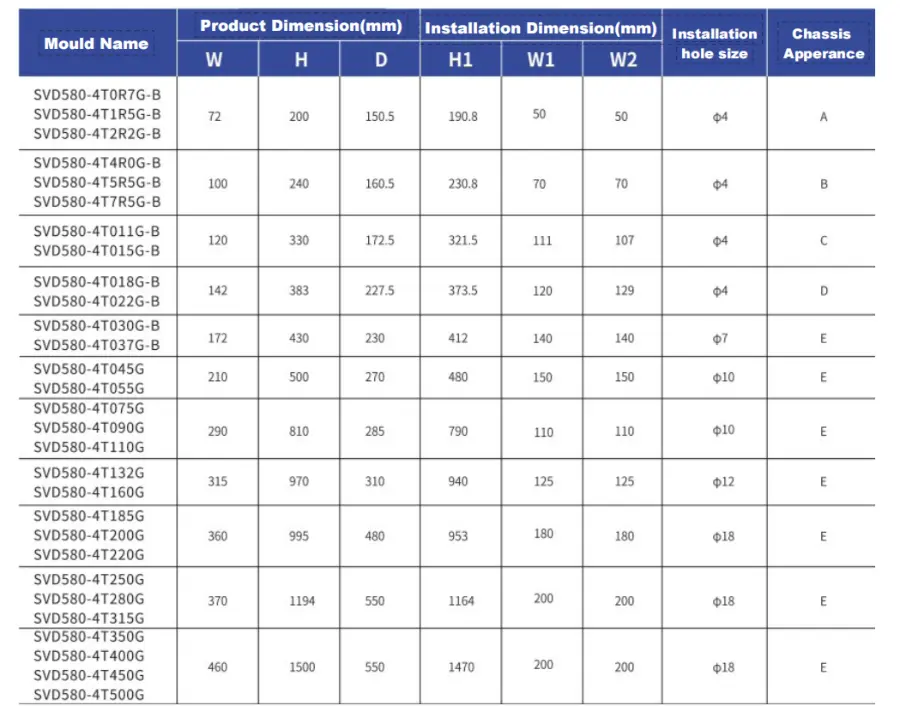

Podstawowe parametry i specyfikacje

Kluczowe zalety

1. Wyjątkowy moment obrotowy o niskiej częstotliwości

Wysokowydajny 3-fazowy napęd VFD prądu przemiennego zapewnia 150% znamionowego momentu obrotowego przy 0,5 Hz w trybie sterowania wektorowego bez czujników (SVC). Oznacza to niezawodny rozruch i stabilną pracę nawet przy dużych obciążeniach początkowych — takich jak kruszarki, pompy szlamowe lub wentylatory o dużej bezwładności — gdzie konwencjonalne napędy często ulegają awariom lub zawieszeniu.

2. Wbudowane ograniczenie momentu obrotowego (funkcja „koparki”)

W przeciwieństwie do standardowych napędów VFD, które po prostu wyłączają się w przypadku przetężenia, nasz napęd zawiera inteligentną funkcję ograniczania momentu obrotowego. Automatycznie ogranicza moment obrotowy podczas nagłych zmian obciążenia, zapobiegając wstrząsom mechanicznym i nieoczekiwanym przestojom. Ta cecha jest szczególnie cenna w zastosowaniach ze zmiennym obciążeniem, takich jak mieszalniki, wytłaczarki i urządzenia dźwigowe.

3. Automatyczna regulacja napięcia (AVR)

Kiedy napięcie sieciowe ulega wahaniom – co jest powszechne w strefach przemysłowych – funkcja AVR utrzymuje stabilne napięcie wyjściowe silnika. Chroni to uzwojenia, zapewnia stały moment obrotowy i zapobiega uciążliwym wyłączeniom podnapięciowym.

4. Elastyczne tryby sterowania

Wybierz pomiędzy sterowaniem wektorowym w otwartej pętli SVC zapewniającym wysoką wydajność dynamiczną, lub sterowaniem V/F dla prostszych zastosowań typu wentylator/pompa. Przemiennik obsługuje także separację V/F, umożliwiając niezależną regulację napięcia i częstotliwości w przypadku specjalistycznych konfiguracji silników.

5. Zintegrowana funkcjonalność PLC i PID

Wbudowana programowalna logika obsługuje proste zadania automatyzacji bez konieczności stosowania zewnętrznego sterownika PLC. Zintegrowany regulator PID umożliwia sterowanie procesem w pętli zamkniętej – na przykład utrzymywanie stałego ciśnienia w systemie zaopatrzenia w wodę lub stabilnej temperatury w agregacie chłodniczym – przy użyciu standardowych czujników sprzężenia zwrotnego.

Typowe zastosowania

Wysokowydajny 3-fazowy napęd VFD CSIVEI został zaprojektowany do zastosowań przemysłowych o dużej wytrzymałości, wymagających wysokiego momentu rozruchowego i pracy ciągłej:

Pompy duże – pompy nawadniające, pompy odwadniające, pompy głównego zaopatrzenia w wodę

Sprężarki odśrodkowe – przemysłowe sprężarki powietrza, układy chłodnicze

Agregaty chłodnicze HVAC – agregaty śrubowe, agregaty odśrodkowe, duże centrale wentylacyjne

Sprzęt górniczy – pompy szlamowe, wentylatory, kruszarki

Maszyny do obróbki metalu – tokarki, frezarki, prasy

Dzięki zaawansowanemu sterowaniu wektorowemu i wielu opcjom komunikacji umożliwia bezproblemową integrację z zautomatyzowanymi liniami produkcyjnymi.

Często zadawane pytania

Czy potrzebuję zewnętrznego rezystora hamowania?

To zależy. Jeśli potrzebujesz szybkiego zwalniania lub ładunek ma dużą bezwładność – np. wirówki, dźwigi, wciągniki lub przewijarki – wtedy tak, będziesz go potrzebować. W napędach wyposażonych w wewnętrzny moduł hamujący rezystor przetwarza energię regeneracyjną, aby uniknąć usterek związanych z przepięciem i skrócić czas zatrzymania. W przypadku wentylatorów i pomp o wolniejszym zwalnianiu zazwyczaj można to pominąć.

Jakie protokoły komunikacyjne są obsługiwane?

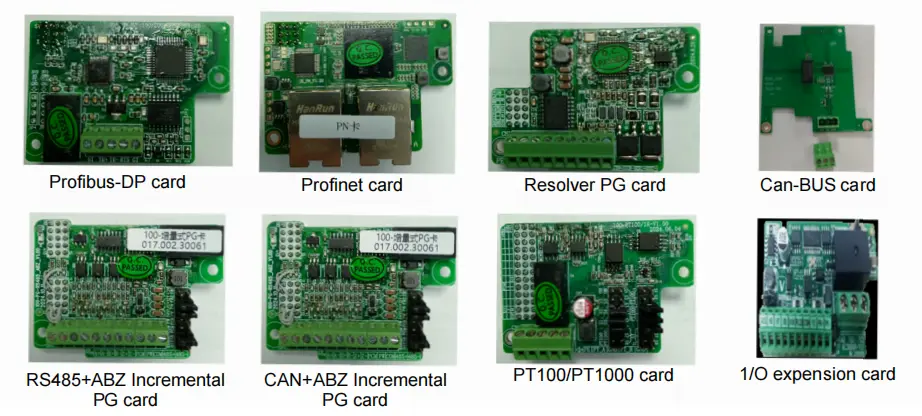

Wszystkie napędy CSIVEI są standardowo wyposażone w Modbus RTU przez RS485. Dostępne są opcjonalne moduły dla Profibus DP, Profinet, Ethernet/IP, CANopen i DeviceNet. Umożliwiają one integrację z głównymi systemami PLC i SCADA w celu zdalnego monitorowania, zmiany parametrów i scentralizowanego sterowania.

Jakie zabezpieczenia są wbudowane w dysk?

Napędy CSIVEI zawierają solidny zestaw zabezpieczeń: przepięcie, podnapięcie, przetężenie, zwarcie, przegrzanie (radiator), utrata fazy na wejściu lub wyjściu oraz przeciążenie silnika (elektroniczne przeciążenie termiczne, I²t). Pomagają one utrzymać niezawodność działania i wydłużyć żywotność sprzętu.

W jaki sposób przetwornica częstotliwości oszczędza energię?

W przypadku obciążeń o zmiennym momencie obrotowym, takich jak wentylatory i pompy, moc podlega prawom powinowactwa — jest proporcjonalna do sześcianu prędkości. Zmniejszenie prędkości o 20% zmniejsza zużycie energii o około 50%. Funkcja automatycznej optymalizacji energii (AEO) zmniejsza napięcie w celu dopasowania do rzeczywistego obciążenia, co zapewnia dodatkowe oszczędności. Tryb uśpienia wyłącza również silnik w okresach niskiego zapotrzebowania, eliminując pobór mocy na biegu jałowym.

Jaka jest typowa żywotność napędu VFD i jak go konserwować?

Przy prawidłowej instalacji i odpowiednich warunkach przetwornica częstotliwości może służyć 10–15 lat. Kluczowa konserwacja: utrzymuj obudowę w czystości — gromadzący się kurz pogarsza wydajność chłodzenia; sprawdź wentylatory chłodzące (zazwyczaj wytrzymują 3–7 lat; wymień, jeśli są głośne lub uszkodzone); sprawdź kondensatory szyny prądu stałego — starzeją się wraz z upływem czasu i temperaturą — jeśli przemiennik był przechowywany przez ponad dwa lata, przed włączeniem zasilania załóż ponownie ich nasadki; monitorować temperaturę otoczenia; sporadycznie twórz kopie zapasowe parametrów w klawiaturze lub pamięci zewnętrznej. Szybka kontrola co 6–12 miesięcy pozwala uniknąć niespodzianek.

Studium przypadku klienta

Zakład przetwórstwa spożywczego borykał się z powtarzającymi się nagromadzeniami produktów i lukami na wielu odcinkach przenośnika. Ręczna regulacja prędkości była nieefektywna i powodowała częste przestoje linii.

Nasze rozwiązanie– Na kluczowych odcinkach przenośnika zainstalowano trzy wysokowydajne 3-fazowe napędy VFD CSIVEI, połączone za pośrednictwem protokołu Modbus z centralnym sterownikiem PLC w celu skoordynowanej kontroli prędkości.

Osiągnięte wyniki:

Prędkości przenośników są automatycznie synchronizowane z szybkością produkcji w czasie rzeczywistym

Przestoje zmniejszone o 25%

Skrócenie czasu zmiany produktu z 30 minut do 10 minut

Rozwiązanie zostało następnie rozszerzone na sześć dodatkowych linii produkcyjnych

Ten przypadek pokazuje, jak nasz VFD zapewnia wymierne usprawnienia operacyjne, a nie tylko korzyści teoretyczne.

●  Rozwiązanie zostało rozszerzone o sześć dodatkowych linii produkcyjnych.
