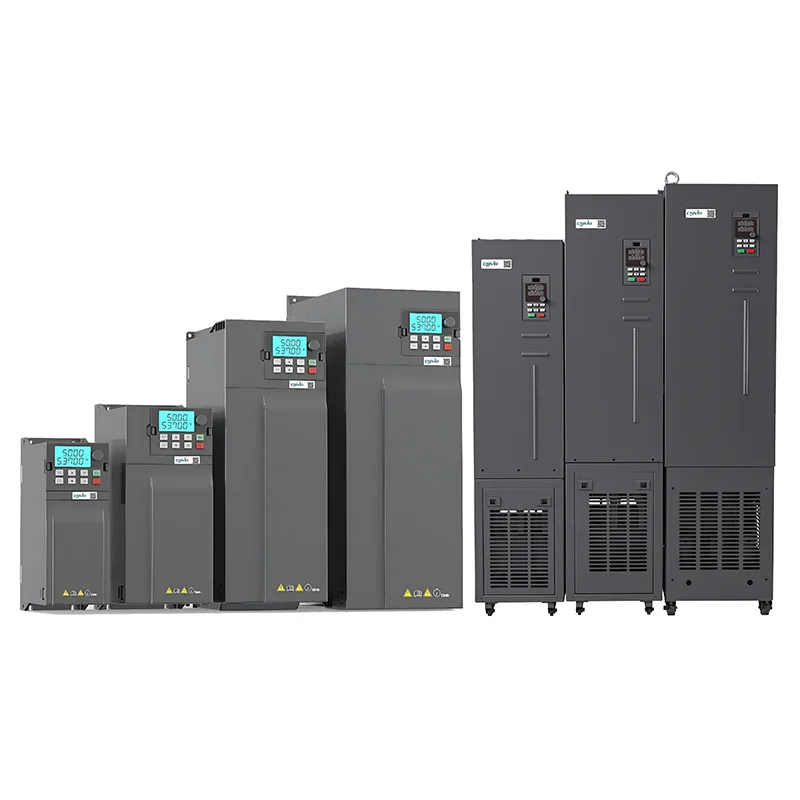

Trójfazowy napęd VFD HAVC o mocy 55 kW i napięciu 380 V

Trójfazowy przetwornica częstotliwości 380 V CSIVEI 380 V HAVC została zaprojektowana do średnich i ciężkich zastosowań przemysłowych wymagających dużej mocy i precyzji. Wyposażony w zaawansowane sterowanie wektorowe w pętli zamkniętej, przetwornica ta zapewnia 150% momentu rozruchowego przy 0,5 Hz i obsługuje tryby sterowania SVC i V/F. Wbudowana funkcjonalność PLC, wiele protokołów komunikacyjnych (opcjonalnie Modbus, Profibus, Ethernet/IP) i intuicyjna klawiatura LCD umożliwiają bezproblemową integrację z systemami zautomatyzowanymi. Nadaje się do sprężarek, dużych wentylatorów, mikserów i pomp.

Podstawowe parametry i specyfikacje

Typowe zastosowania

Trójfazowy przetwornica częstotliwości 380 V CSIVEI 55 kW HAVC zapewnia solidną wydajność w przypadku ciężkiego sprzętu przemysłowego wymagającego ciągłej pracy:

●  Duże pompy – główne pompy wodociągowe, przemysłowe pompy chłodzące

●  Wentylatory przemysłowe – wentylacja kopalń, wentylatory cementowni, odpylacze

●  Sprężarki – duże sprężarki powietrza, sprężarki azotu

●  Mieszarki – betoniarki, reaktory chemiczne, mieszalniki masy celulozowej

●  Wirówki – wirówki do cukru, wirówki do oleju, dekantery

Dzięki wzmocnionemu chłodzeniu i funkcjom łagodzenia harmonicznych zapewnia niezawodną pracę w trudnych warunkach.

Przyjazna dla użytkownika obsługa i łatwa konfiguracja

Seria CSIVEI VFD kładzie nacisk na łatwość obsługi, skracając czas instalacji i upraszczając codzienną obsługę inżynierom i personelowi konserwacyjnemu.

Intuicyjna klawiatura – klawiatura LED/LCD zapewnia przejrzyste wyświetlanie parametrów i szybką nawigację. Grupy parametrów są logicznie zorganizowane, a obsługa wielu języków zapewnia dostępność dla użytkowników z całego świata.

Kreator szybkiego startu – konfiguracja krok po kroku prowadzi użytkowników przez podstawową konfigurację parametrów w ciągu kilku minut. Wstępnie skonfigurowane makra aplikacyjne (wentylator/pompa, przenośnik, stały moment obrotowy) umożliwiają konfigurację jednym dotknięciem dla typowych zastosowań.

Funkcja kopiowania parametrów – przesyłanie parametrów z jednego przemiennika do klawiatury i pobieranie do wielu przemienników, co znacznie skraca czas konfiguracji systemów z wieloma napędami i zapewnia spójną konfigurację.

Zdejmowana klawiatura – klawiaturę można zamontować zdalnie za pomocą przedłużacza, umożliwiając wygodną obsługę z drzwi centrali lub odległych lokalizacji.

Kompaktowa konstrukcja – zajmująca niewiele miejsca konstrukcja umożliwia montaż obok siebie, maksymalizując gęstość paneli i zmniejszając wymagania dotyczące rozmiaru szafy.

Często zadawane pytania

Jak wybrać odpowiedni VFD dla mojego silnika?

Kilka rzeczy do rozważenia:

●  Moc silnika — napęd VFD powinien być zgodny z mocą silnika lub nieco większy.

●  Napięcie wejściowe — jednofazowe 230 V lub trójfazowe 400 V. Upewnij się, że odpowiada Twojemu napięciu zasilania.

●  Typ obciążenia — obciążenia o stałym momencie obrotowym, takie jak przenośniki lub wytłaczarki, zwykle wymagają rozmiaru VFD na 100–120% mocy silnika. W przypadku obciążeń o zmiennym momencie obrotowym, takich jak wentylatory i pompy, często można zastosować przetwornicę częstotliwości dostosowaną do mocy silnika, co zapewnia oszczędność energii.

●  Środowisko — w przypadku lokalizacji zakurzonych, wilgotnych lub zewnętrznych należy zastosować wyższy stopień ochrony IP (IP40, IP54, IP66) lub umieścić dysk w chronionej obudowie.

●  Komunikacja — jeśli chcesz komunikować się ze sterownikiem PLC lub SCADA, sprawdź, czy napęd obsługuje Twój protokół (Modbus RTU w standardzie; Profibus, Ethernet/IP itp. są opcjonalne).

●  CSIVEI udostępnia także narzędzie do doboru rozmiaru i pomoc techniczną, jeśli potrzebujesz drugiej opinii.

Czy mogę używać jednofazowego wejściowego falownika VFD z silnikiem trójfazowym?

Tak. Jednofazowe napędy CSIVEI 230 V pobierają jednofazową moc wejściową i trójfazową moc wyjściową do silnika. Jest to typowa konfiguracja, gdy dostępne jest tylko zasilanie jednofazowe, ale wymagana jest wydajność i niezawodność silnika trójfazowego. Upewnij się tylko, że napięcie silnika odpowiada napięciu wyjściowemu przemiennika — trójfazowe 230 V.

Czy potrzebuję zewnętrznego rezystora hamowania?

To zależy. Jeśli potrzebujesz szybkiego zwalniania lub ładunek ma dużą bezwładność – np. wirówki, dźwigi, wciągniki lub przewijarki – wtedy tak, będziesz go potrzebować. W napędach wyposażonych w wewnętrzny moduł hamujący rezystor przetwarza energię regeneracyjną, aby uniknąć usterek związanych z przepięciem i skrócić czas zatrzymania. W przypadku wentylatorów i pomp o wolniejszym zwalnianiu zazwyczaj można to pominąć.

Jakie protokoły komunikacyjne są obsługiwane?

Wszystkie napędy CSIVEI są standardowo wyposażone w Modbus RTU przez RS485. Dostępne są opcjonalne moduły dla Profibus DP, Profinet, Ethernet/IP, CANopen i DeviceNet. Umożliwiają one integrację z głównymi systemami PLC i SCADA w celu zdalnego monitorowania, zmiany parametrów i scentralizowanego sterowania.

Jak skonfigurować dysk po raz pierwszy?

Dyski CSIVEI są wyposażone w kreatora szybkiego startu, który w kilka minut przeprowadzi Cię przez najważniejsze czynności:

Wprowadź dane z tabliczki znamionowej silnika (moc, napięcie, prąd, częstotliwość, obroty), wybierz makro aplikacyjne (wentylator/pompa, przenośnik, stały moment obrotowy), ustaw czasy przyspieszania i zwalniania, wybierz źródło częstotliwości (klawiatura, wejście analogowe, komunikacja) i uruchom automatyczne dostrajanie, aby zoptymalizować sterowanie silnikiem. Instrukcja zawiera wszystkie szczegóły, a klawiaturę można zdjąć, dzięki czemu w razie potrzeby można nią sterować zdalnie.
