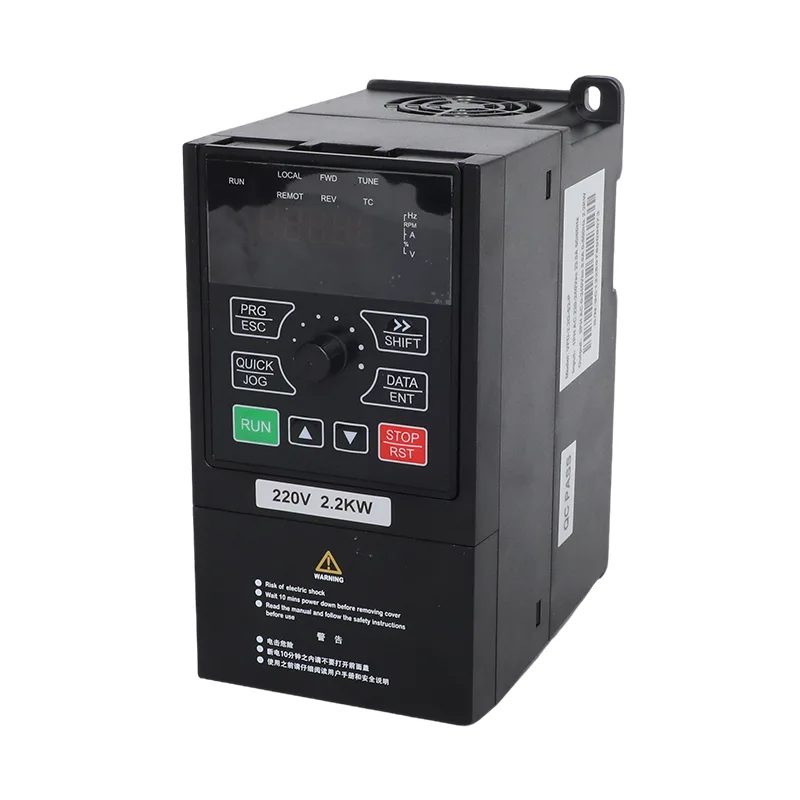

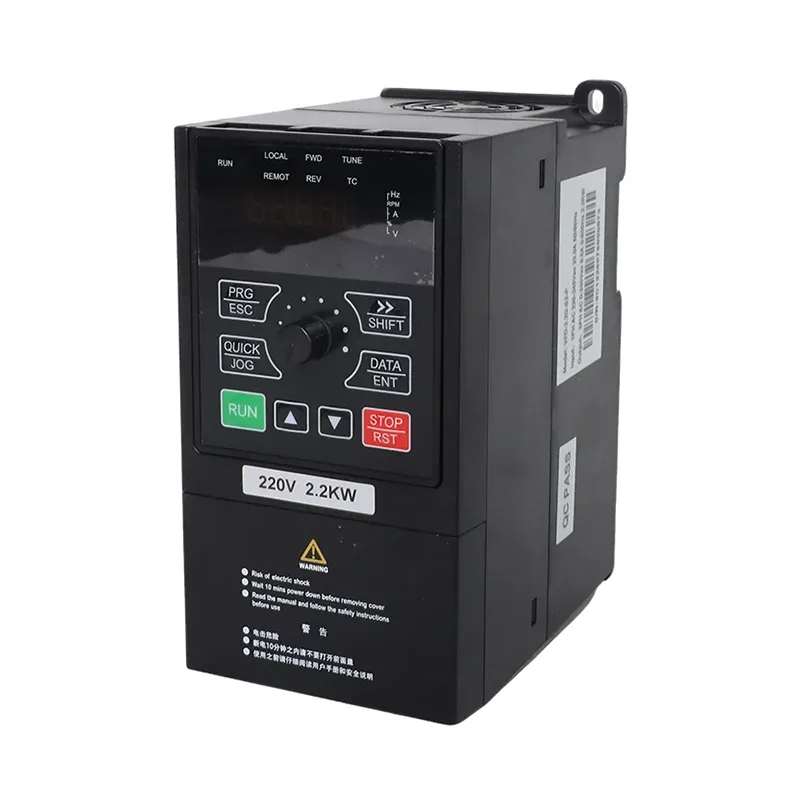

Wyprodukowana w fabryce Csivei 3-fazowa pompa solarna 380 V o mocy 0,75–2,2 kW i falownik VFD ogólnego przeznaczenia charakteryzuje się zakresem wejściowym prądu stałego o wysokim napięciu. Maksymalne napięcie wejściowe prądu stałego wynosi 900 VDC, przy zalecanym zakresie napięcia obwodu otwartego 550–750 VDC i zakresie MPPT 450–600 VDC. Regulowany zakres napięcia początkowego wynosi 300–900 VDC. Wartości te stanowią podstawę do wyboru ciągu paneli pokazanego w zalecanej tabeli tablic.
Seria obejmuje trzy moce silników: 0,75 kW, 1,5 kW i 2,2 kW. Ich znamionowe prądy wyjściowe wynoszą odpowiednio 2,1 A, 3,8 A i 5,1 A. Każdy model przystosowany jest do zasilania trójfazowego 380 V AC i może także współpracować z prawidłowo skonfigurowanym układem fotowoltaicznym w trybie pompy solarnej. Wybór trybu pracy decyduje o tym, czy napęd będzie używany do pompowania energii słonecznej, czy jako falownik ogólnego przeznaczenia.
W przypadku wymienionych opcji modułów zalecany układ wykorzystuje jeden ciąg 18 modułów o mocy 250 W (37±1 V) lub jeden ciąg 15 modułów o mocy 300 W (45±1 V). Wyższe napięcie łańcucha fotowoltaicznego może oznaczać niższy prąd stały dla danego poziomu mocy, co może pomóc w zarządzaniu prądem w kablu i spadkiem napięcia na dłuższych trasach. Ostateczny projekt ciągu musi wykorzystywać rzeczywiste dane elektryczne modułu i utrzymywać maksymalne napięcie obwodu otwartego układu w granicach limitu przemiennika.

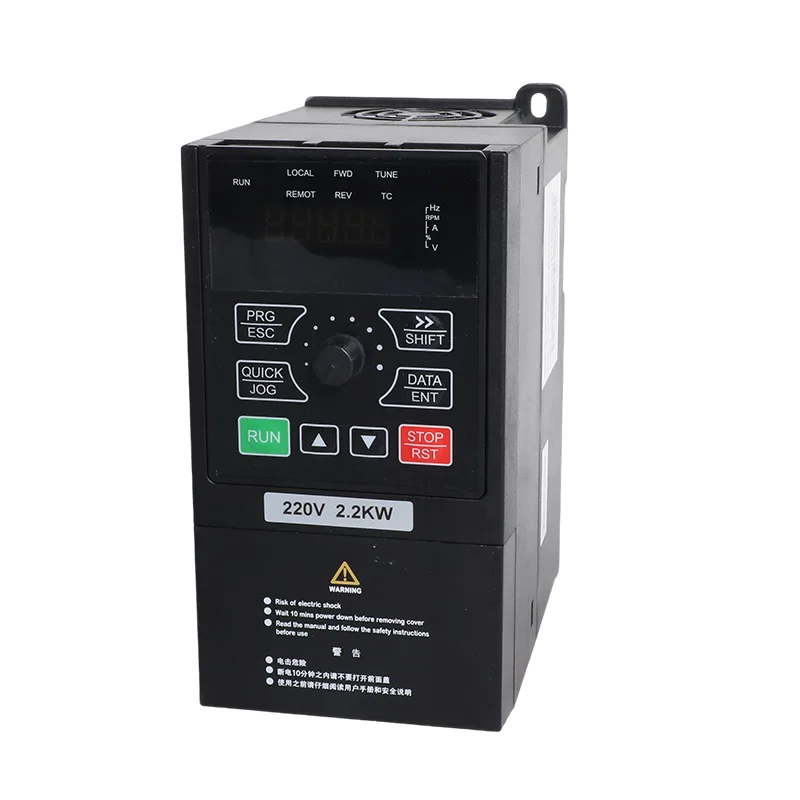

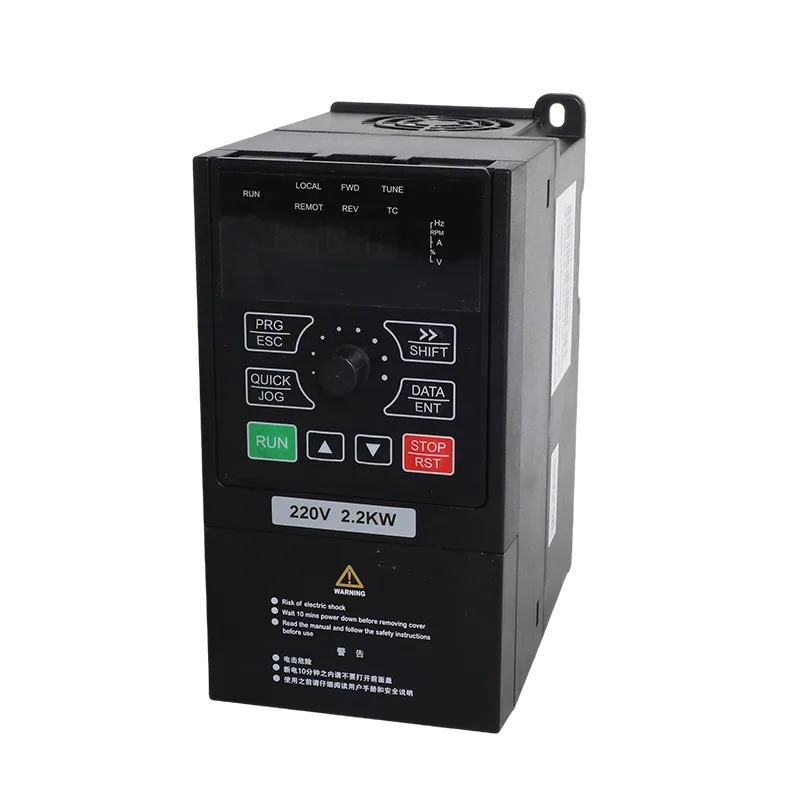

Wszystkie trzy modele mają kompaktową obudowę o wymiarach 171 × 86 × 138 mm i wadze około 1 kg. Powierzchnia montażowa o wymiarach 67,3 × 157,5 mm ułatwia dopasowanie falownika do mniejszych szaf sterowniczych lub obudów urządzeń. Ta kompaktowa forma jest przydatna, gdy mała pompa lub maszyna wymaga sterowania ze zmienną prędkością, ale przestrzeń instalacyjna jest ograniczona.
Przy P8-00 ustawionym na 1, napęd pracuje w trybie pompy solarnej. Śledzenie MPPT dostosowuje działanie w odpowiedzi na dostępną moc fotowoltaiczną, podczas gdy logika słabego oświetlenia i funkcje ochrony związane z pompami pomagają zarządzać zmieniającymi się warunkami słonecznymi. Podczas określania specyfikacji systemu należy sprawdzić napięcie łańcucha układu, parametry silnika i wymagania pompy.
Gdy P8-00 jest ustawiony na 0, tego samego sprzętu można używać w kompatybilnych silnikach trójfazowych bez układu fotowoltaicznego. Sterowanie SVC lub V/F obsługuje regulację prędkości silnika, natomiast wbudowane PID i RS485 Modbus RTU są dostępne do odpowiednich zastosowań związanych z ciśnieniem, przepływem lub sterowaniem procesem. CSIVEI może skonfigurować żądany tryb pracy przed wysyłką; późniejsza zmiana trybu odbywa się poprzez odpowiednie parametry i powinna być zgodna z instrukcją produktu.
| Przedmiot | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Odpowiedni silnik | 0,75 kW / 1 KM | 1,5 kW / 2 KM | 2,2 kW / 3 KM |
| Pojemność nominalna | 1,5 kVA | 3 kVA | 4 kVA |
| Prąd wejściowy | 3,4 A | 5 A | 5,8 A |
| Prąd wyjściowy | 2,1 A | 3,8 A | 5,1 A |
| Napięcie wejściowe prądu przemiennego | AC 3 PH 380 V (-15%) do 440 V (+10%) | ||
| Maks. Napięcie wejściowe prądu stałego | 900 V prądu stałego | ||
| Zalecany zakres Voc | 550 do 750 V prądu stałego | ||
| Zalecany zakres MPPT | 450 do 600 V prądu stałego | ||
| Zakres napięcia początkowego | 300 do 900 VDC, możliwość regulacji parametrów | ||
| Znamionowe napięcie wyjściowe | 3 fazy 380 V AC | ||
| Poziom hałasu | maks. 50 dBA |
| Model | Moduły 37±1 V, 250 W±5 Wp | Moduły 45±1 V, 300 W±5 Wp | ||
| Moduły na ciąg | Smyczki | Moduły na ciąg | Smyczki | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Przedmiot | Specyfikacja |
| Częstotliwość znamionowa | 50/60 Hz |
| Zakres częstotliwości wejściowej | ±5% (47,5 do 63 Hz) |
| Napięcie wyjściowe | 0 do napięcia wejściowego |
| Częstotliwość wyjściowa | 0,1 do 500 Hz |
| Maksymalna częstotliwość | 0 do 500 Hz (sterowanie SVC i V/F) |
| Częstotliwość nośna | 0,8 kHz do 8 kHz, dostosowywane automatycznie do obciążenia (obsługiwane do 16 kHz) |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe 0,01 Hz; ustawienie analogowe 0,025% częstotliwości maksymalnej |
| Tryb sterowania | Bezczujnikowe sterowanie wektorowe (SVC); Sterowanie V/F |
| Moment rozruchowy | 0,5 Hz / 150% (SVC) |
| Zakres prędkości | 1:100 (SVC) |
| Dokładność stabilności prędkości | ±0,5% (SVC) |
| Przeciążalność | 150% prądu znamionowego przez 60 s; 170% przez 12 s; 190% przez 1,5 s |
| Zwiększenie momentu obrotowego | Automatyczne zwiększanie momentu obrotowego; ręczne zwiększenie od 0,1% do 30,0% |
| Krzywa V/F | Krzywa liniowa, wielopunktowa i kwadratowa (moc 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Separacja V/F | Pełna separacja, pół separacja |
| Przyspieszanie / zwalnianie | Liniowa lub krzywa S, 0,0 do 6500,0 s |
| Hamowanie prądem stałym | Częstotliwość początkowa 0,00 Hz do częstotliwości maksymalnej; czas 0,0 do 36,0 s; prąd 0,0% do 100,0% |
| Sterowanie JOG-em | Częstotliwość JOG 0,00 Hz do częstotliwości maksymalnej (domyślnie 5 Hz); przyspieszanie/zwalnianie 0,0 do 6500,0 s |
| Wbudowany PID | Tak, dla zamkniętej pętli ciśnienia, przepływu i temperatury bez zewnętrznego sterownika |
| AVR | Napięcie wyjściowe utrzymuje się na stabilnym poziomie, gdy napięcie sieciowe ulega wahaniom |

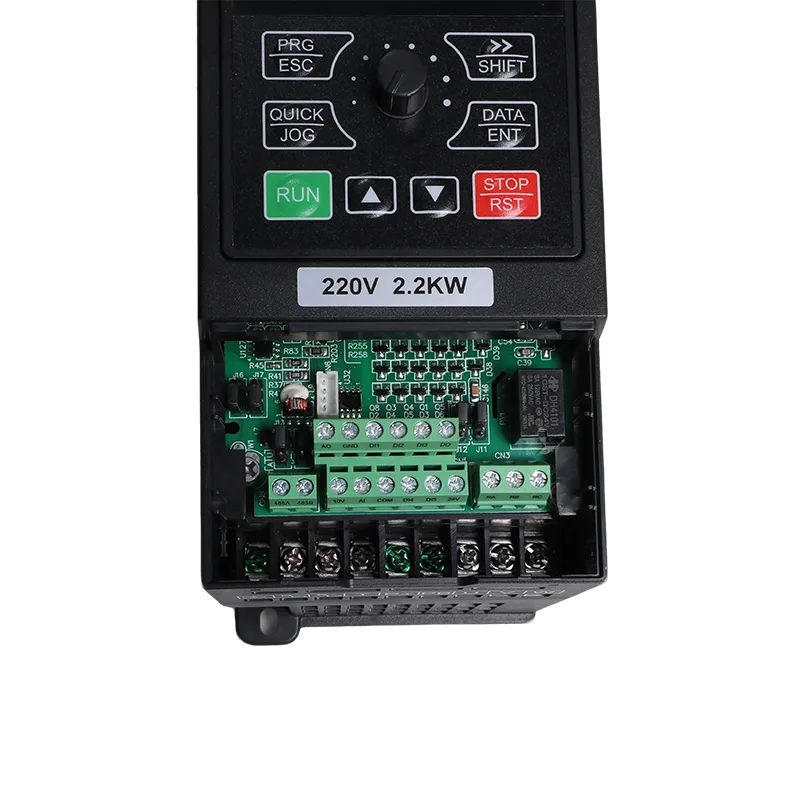

| Zaciski wejściowe | 5 wejść cyfrowych, DI5 obsługuje szybkie impulsy do 50 kHz; 1 wejście analogowe 0-10 V lub 0-20 mA; 1 wejście potencjometru klawiatury |
| Zaciski wyjściowe | 1 szybkie wyjście impulsowe do 50 kHz; 1 wyjście przekaźnikowe; 1 wyjście analogowe 0-20 mA lub 0-10 V |
| Komunikacja | RS485, Modbus RTU |
| Ochrona | Wykrywanie zwarć silnika przy włączeniu zasilania, zaniku fazy wyjściowej, przetężenia, przepięcia, zbyt niskiego napięcia, nadmiernej temperatury, przeciążenia, niedociążenia, słabego oświetlenia |
| Temperatura robocza | -10°C do 50°C; obniżyć o 1% na 1°C powyżej 40°C |
| Temperatura przechowywania | -20°C do 60°C |
| Wilgotność | Poniżej 95% RH, bez kondensacji |
| Wysokość | Poniżej 1000 m; obniż 1% na 100 m od 1000 do 3000 m |
| Wibracja | Poniżej 5,9 m/s² (0,6 g) |
| Załącznik | IP20, montaż naścienny lub szafka, montaż pionowy |
| System dystrybucji | TN, TT |
| EMC / bezpieczeństwo | IEC 61800-3 (C3); IEC 61800-5-1 |
Ten zakres mocy jest przeznaczony dla mniejszych pomp trójfazowych i urządzeń napędzanych silnikiem, gdzie przydatna jest regulacja prędkości, praca z energią słoneczną lub jedno i drugie.
W przypadku systemów pomp regulowane przyspieszanie i zwalnianie może pomóc w zarządzaniu szybkością narastania i opadania przepływu. Prawidłowe ustawienia rampy zależą od pompy, rurociągów i warunków hydraulicznych; należy je wybrać podczas uruchamiania, a nie zakładać na podstawie samej mocy silnika.
Zalecane konfiguracje macierzy wykorzystują 18 modułów o mocy 250 W lub 15 modułów o mocy 300 W w jednym ciągu. Falownik obsługuje napięcie do 900 VDC, z zalecanym zakresem Voc 550–750 VDC i zakresem MPPT 450–600 VDC. Przed potwierdzeniem ciągu sprawdź rzeczywiste napięcie jałowe modułu w temperaturze panującej w miejscu instalacji.
Ustaw P8-00 na 1 dla trybu pompy solarnej lub 0 dla trybu ogólnego. Ta sama platforma łączy w sobie pompowanie energii słonecznej oparte na MPPT ze sterowaniem silnikiem SVC/V/F, wbudowanym PID i Modbus RTU, dzięki czemu może służyć do odpowiednich zastosowań w pompach lub lekkich maszynach.
P8-10 do P8-14 konfigurują zachowanie zatrzymania i ponownego uruchomienia przy słabym oświetleniu. Zabezpieczenie przed niedociążeniem i wejścia poziomu wody mogą również wspierać ochronę pompy, jeśli są prawidłowo okablowane i skonfigurowane dla instalacji.
Podwozie o wymiarach 171 × 86 × 138 mm waży około 1 kg. Wbudowany regulator PID, pięć wejść cyfrowych, analogowe we/wy i RS485 Modbus RTU zapewniają opcje lokalnego sterowania i integracji bez konieczności stosowania oddzielnego regulatora PID dla obsługiwanych aplikacji w pętli zamkniętej.
18 modułów o mocy 250 W (typ 37 V) w jednym ciągu lub 15 modułów o mocy 300 W (typ 45 V). Obydwa umieszczają macierz w zalecanym zakresie napięcia obwodu otwartego od 550 do 750 VDC. Nie przekraczaj napięcia znamionowego 900 VDC, które jest wartością maksymalną.
Tak, to normalna konfiguracja poza siecią. Podłącz zestaw do zacisków DC, a pompę do U, V i W, ustaw P8-15 na 1 dla zasilania energią słoneczną, a przemiennik będzie działał, gdy zestaw dostarczy wystarczające napięcie.
Żaden. Sterowanie odbywa się bezczujnikowo, wektorowo lub V/F, oba bez sprzężenia zwrotnego. MPPT, zabezpieczenie przed suchobiegiem, zabezpieczenie przed niedociążeniem i opcjonalny PID zapewniający stałe ciśnienie są już dostępne w przetwornicy.
P8-09 ustawia dolną granicę częstotliwości roboczej, domyślnie 10,00 Hz. Razem z progiem słabego oświetlenia w P8-10, właśnie to powstrzymuje napęd przed zbyt wolnym obracaniem pompy, aby tłoczyć wodę.
Przez RS485 z Modbus RTU, tak. Częstotliwość robocza, napięcie magistrali, prąd wyjściowy, moc wyjściowa, stan DI i DO oraz bieżący tryb zasilania można odczytać z grupy monitorowania U0, przy czym tryb zasilania na U0-49 pokazuje sieć lub energię słoneczną.
Tak. Duża część jednostek tej wielkości jest dostarczana w trybie ogólnego przeznaczenia, napędzając wentylatory szklarniowe, pompy warsztatowe, cyrkulację chłodziwa i małe sprężarki zasilane napięciem 380 V bez żadnego zestawu w dowolnym miejscu na miejscu. Ten sam sprzęt, te same parametry, inny tryb. Przy składaniu zamówienia powiedz nam, który chcesz. Jednostka zakupiona w trybie pompy solarnej jest przełączana poprzez ustawienie P8-00 na 0.
Podaj nam asortyment i ilość modeli, a my podamy pisemną datę wysyłki wraz z ceną. Standardowe oceny i jednostki marki OEM nie są wysyłane według tego samego harmonogramu, ponieważ nadruki na obudowach i etykiety są wykonywane na podstawie grafiki, dlatego warto zdecydować o tym przed złożeniem zamówienia.
