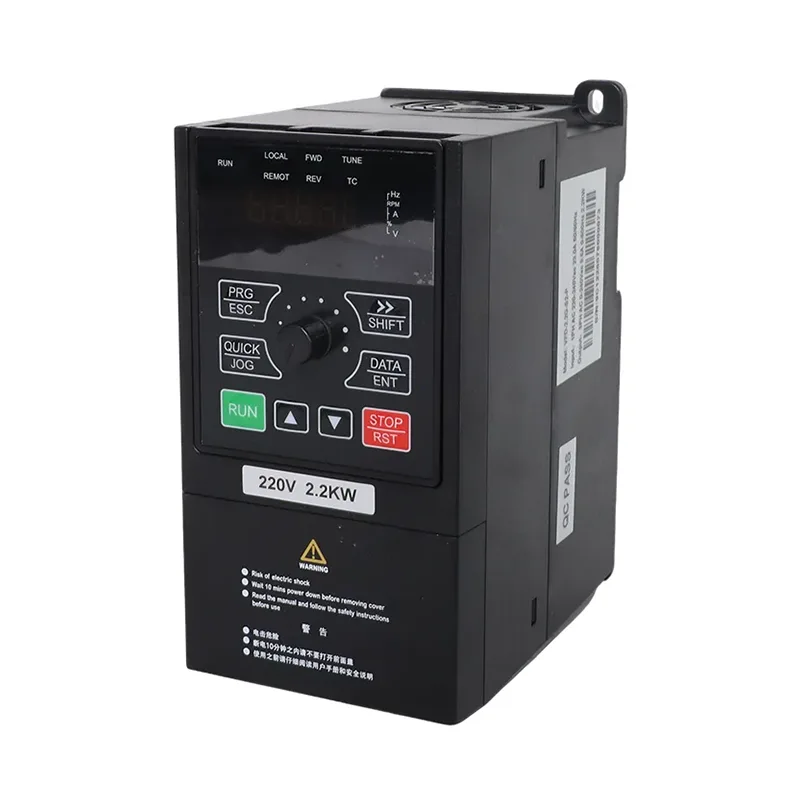

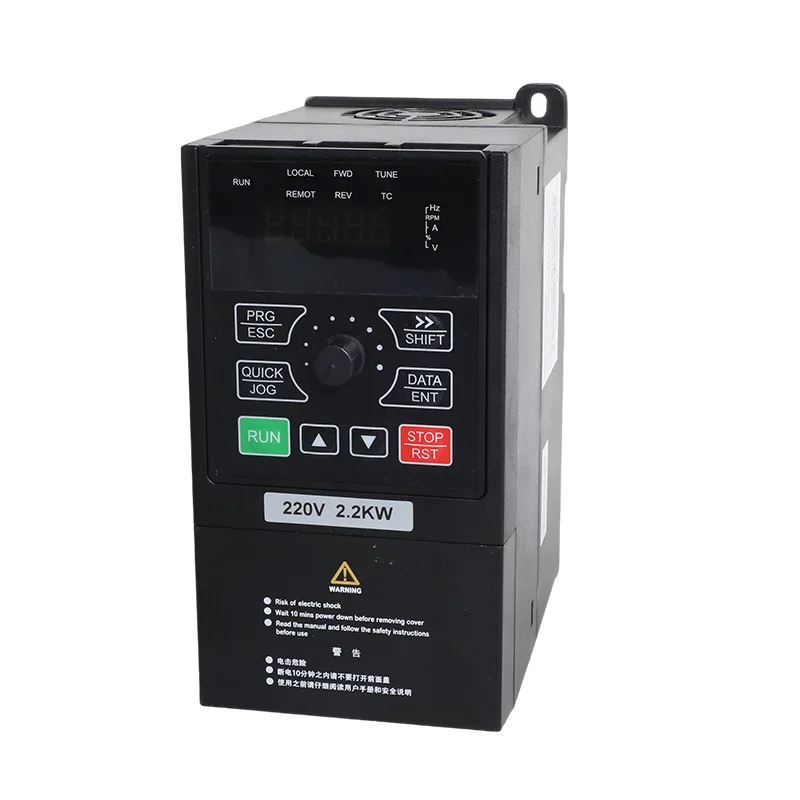

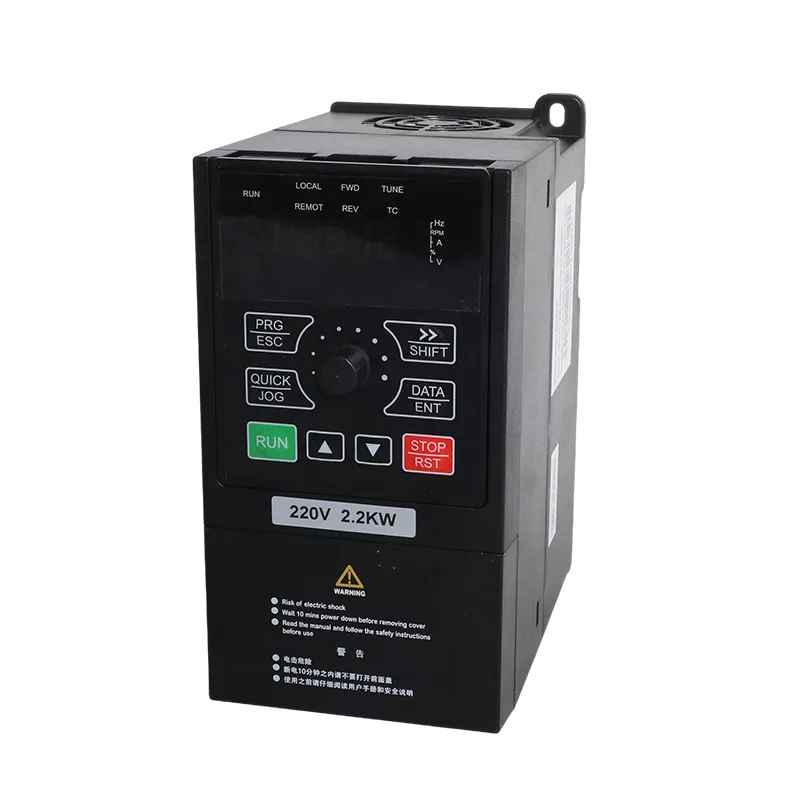

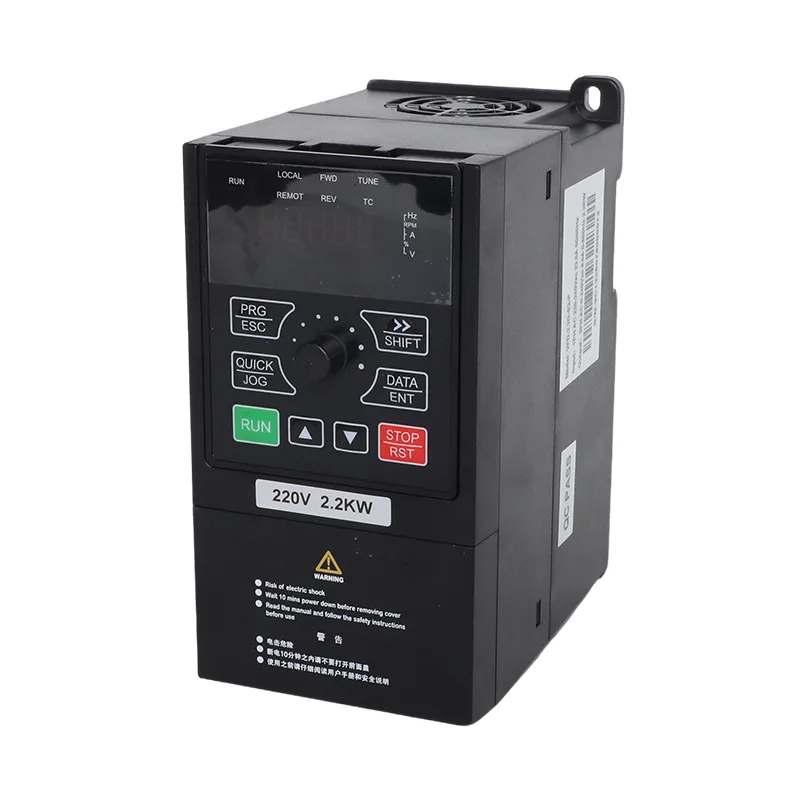

Pompa solarna CSIVEI 4,0 kW/5,5 kW, 1-fazowa, 230 V i falownik ogólnego przeznaczenia, jest przeznaczona do zastosowań, które wymagają obsługi silników o mocy 4,0 kW lub 5,5 kW, ale mają jednofazowe zasilanie prądem przemiennym, a nie trójfazowe przyłącze do sieci energetycznej. VFD-PC10-4.0G-S2-MK zapewnia prąd wyjściowy 17 A, natomiast VFD-PC10-5.5G-S2-MK dostarcza 25 A. Wymienione prądy wejściowe AC wynoszą odpowiednio 32 A i 45 A, więc obwód zasilania, wyłącznik i kabel muszą być dobrane pod kątem rzeczywistego prądu wejściowego.
Po stronie prądu stałego przetwornica częstotliwości akceptuje układ fotowoltaiczny skonfigurowany pod kątem ograniczeń napięcia. Zalecany zakres MPPT to 250–350 VDC, zalecany zakres napięcia obwodu otwartego układu to 360–430 VDC, a maksymalne napięcie wejściowe DC to 450 VDC. Ograniczenia te są szczególnie ważne, gdy ciągi są połączone równolegle lub gdy macierz pracuje w niskich temperaturach, gdzie może wzrosnąć napięcie w obwodzie otwartym modułu.
Tryb pompy solarnej (P8-00 = 1): Przemiennik wykorzystuje MPPT do pompowania fotowoltaicznego i zapewnia funkcje związane z pompą, w tym obsługę słabego oświetlenia, zabezpieczenie przed niedociążeniem i opcje kontroli poziomu wody. Jeżeli rezerwa sieciowa stanowi część instalacji, parametry przełączania i układ zewnętrznego przełączania należy skonfigurować zgodnie z instrukcją.
Tryb ogólnego przeznaczenia (P8-00 = 0): Napęd działa jak konwencjonalny falownik ze sterowaniem SVC lub V/F, wbudowaną komunikacją PID i RS485 Modbus RTU. Tego trybu można używać w przypadku kompatybilnych pomp, wentylatorów, dmuchaw i innych urządzeń napędzanych silnikiem bez korzystania z funkcji sterowania pompą solarną.
Tryb pracy można ustawić przed wysyłką i zmienić za pomocą P8-00, gdy zmienią się wymagania aplikacji. Daje to dystrybutorom i instalatorom możliwość określenia zamierzonego zastosowania, zachowując jednocześnie możliwość późniejszej rekonfiguracji przemiennika, w zależności od odpowiednich parametrów znamionowych silnika, okablowania i ustawień parametrów.
Do pompowania energii słonecznej 1-fazowa pompa solarna 230 V o mocy 4,0 kW/5,5 kW i falownik ogólnego przeznaczenia wykorzystuje układ ciągów specyficzny dla modelu: wersja 4,0 kW wykorzystuje dwa równoległe ciągi, podczas gdy wersja 5,5 kW wykorzystuje trzy. W przypadku modułów 37±1 V, 250 W±5 Wp tabela określa 11 modułów na ciąg; przy modułach 45±1 V, 300 W±5 Wp określa 9 modułów na ciąg. Przed podłączeniem macierzy należy obliczyć napięcie jałowe łańcucha, korzystając z danych wybranego modułu i lokalnych warunków temperaturowych, i utrzymywać je w granicach określonych przez przemiennik.
W przypadku instalacji wykorzystujących zbiornik magazynujący lub zależnych od dostępności wody ze studni, przetwornica obsługuje opcje wejścia poziomu wody i zabezpieczenie przed niedociążeniem. Wykrywanie poziomu wody AI można skonfigurować za pomocą P8-18, z progiem i opóźnieniem uśpienia ustawionym w P8-19 i P8-20. Zachowanie resetowania przy niedociążeniu konfiguruje się za pomocą P8-26. Funkcje te pomagają koordynować pracę pompy z poziomem w zbiorniku i dostępnością wody, jeśli zainstalowane są odpowiednie czujniki i parametry.

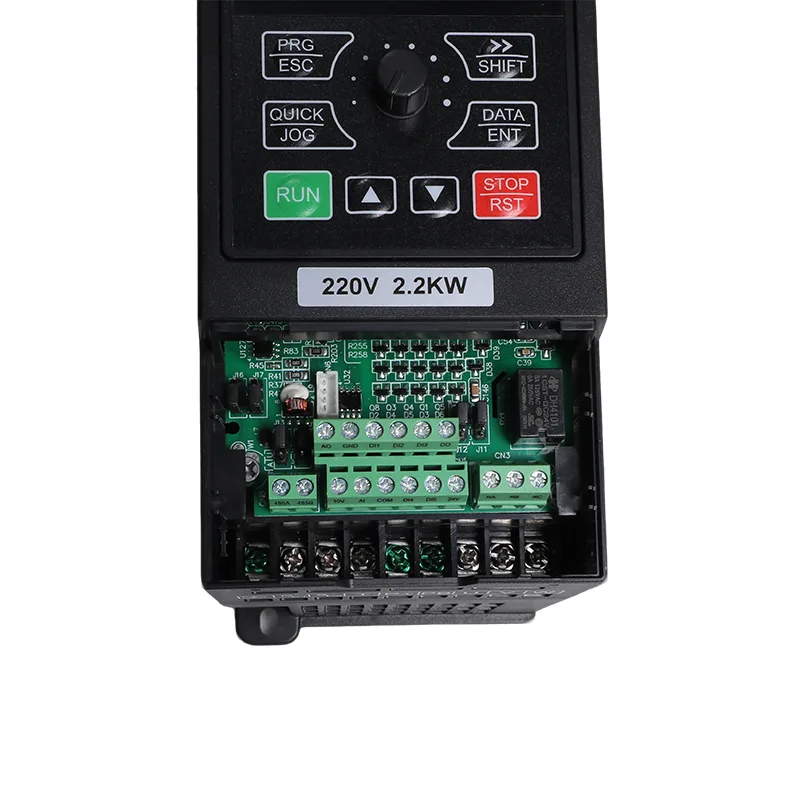

| Przedmiot | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Odpowiedni silnik | 4,0 kW / 5 KM | 5,5 kW / 7,5 KM |
| Pojemność nominalna | 5,9 kVA | 11 kVA |
| Prąd wejściowy | 32 A | 45 A |
| Prąd wyjściowy | 17 A | 25 A |
| Napięcie wejściowe prądu przemiennego | AC 1 PH 220 V (-15%) do 240 V (+10%) | |
| Maks. Napięcie wejściowe prądu stałego | 450 V prądu stałego | |
| Zalecany zakres Voc | 360 do 430 V prądu stałego | |
| Zalecany zakres MPPT | 250 do 350 V prądu stałego | |
| Zakres napięcia początkowego | 160 do 450 VDC, możliwość regulacji parametrów | |
| Znamionowe napięcie wyjściowe | 3 fazy lub 1 faza 220 V AC | |
| Poziom hałasu | maks. 50 dBA |
| Model | Moduły 37±1 V, 250 W±5 Wp | Moduły 45±1 V, 300 W±5 Wp | ||
| Moduły na ciąg | Smyczki | Moduły na ciąg | Smyczki | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Przedmiot | Specyfikacja |
| Częstotliwość znamionowa | 50/60 Hz |
| Zakres częstotliwości wejściowej | ±5% (47,5 do 63 Hz) |
| Napięcie wyjściowe | 0 do napięcia wejściowego |
| Częstotliwość wyjściowa | 0,1 do 500 Hz |
| Maksymalna częstotliwość | 0 do 500 Hz (sterowanie SVC i V/F) |
| Częstotliwość nośna | 0,8 kHz do 8 kHz, dostosowywane automatycznie do obciążenia (obsługiwane do 16 kHz) |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe 0,01 Hz; ustawienie analogowe 0,025% częstotliwości maksymalnej |
| Tryb sterowania | Bezczujnikowe sterowanie wektorowe (SVC); Sterowanie V/F |
| Moment rozruchowy | 0,5 Hz / 150% (SVC) |
| Zakres prędkości | 1:100 (SVC) |
| Dokładność stabilności prędkości | ±0,5% (SVC) |
| Przeciążalność | 150% prądu znamionowego przez 60 s; 170% przez 12 s; 190% przez 1,5 s |
| Zwiększenie momentu obrotowego | Automatyczne zwiększanie momentu obrotowego; ręczne zwiększenie od 0,1% do 30,0% |
| Krzywa V/F | Krzywa liniowa, wielopunktowa i kwadratowa (moc 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Separacja V/F | Pełna separacja, pół separacja |
| Przyspieszanie / zwalnianie | Liniowa lub krzywa S, 0,0 do 6500,0 s |
| Hamowanie prądem stałym | Częstotliwość początkowa 0,00 Hz do częstotliwości maksymalnej; czas 0,0 do 36,0 s; prąd 0,0% do 100,0% |
| Sterowanie JOG-em | Częstotliwość JOG 0,00 Hz do częstotliwości maksymalnej (domyślnie 5 Hz); przyspieszanie/zwalnianie 0,0 do 6500,0 s |
| Wbudowany PID | Tak, dla zamkniętej pętli ciśnienia, przepływu i temperatury bez zewnętrznego sterownika |
| AVR | Napięcie wyjściowe utrzymuje się na stabilnym poziomie, gdy napięcie sieciowe ulega wahaniom |
| Zaciski wejściowe | 5 wejść cyfrowych, DI5 obsługuje szybkie impulsy do 50 kHz; 1 wejście analogowe 0-10 V lub 0-20 mA; 1 wejście potencjometru klawiatury |
| Zaciski wyjściowe | 1 szybkie wyjście impulsowe do 50 kHz; 1 wyjście przekaźnikowe; 1 wyjście analogowe 0-20 mA lub 0-10 V |
| Komunikacja | RS485, Modbus RTU |
| Ochrona | Wykrywanie zwarć silnika przy włączeniu zasilania, zaniku fazy wyjściowej, przetężenia, przepięcia, zbyt niskiego napięcia, nadmiernej temperatury, przeciążenia, niedociążenia, słabego oświetlenia |
| Temperatura robocza | -10°C do 50°C; obniżyć o 1% na 1°C powyżej 40°C |
| Temperatura przechowywania | -20°C do 60°C |
| Wilgotność | Poniżej 95% RH, bez kondensacji |
| Wysokość | Poniżej 1000 m; obniż 1% na 100 m od 1000 do 3000 m |
| Wibracja | Poniżej 5,9 m/s² (0,6 g) |
| Załącznik | IP20, montaż naścienny lub szafka, montaż pionowy |
| System dystrybucji | TN, TT |
| EMC / bezpieczeństwo | IEC 61800-3 (C3); IEC 61800-5-1 |
Modele 4,0 kW i 5,5 kW zapewniają prąd wyjściowy 17 A i 25 A. Moment rozruchowy SVC jest określony na 150% przy 0,5 Hz, a zdolność przeciążeniowa wynosi 150% prądu znamionowego przez 60 sekund. Wartości znamionowe prądu wejściowego 32 A i 45 A sprawiają, że niezbędny jest prawidłowy dobór zasilania, wyłącznika i kabla.
Model o mocy 4,0 kW wykorzystuje dwa ciągi, a model o mocy 5,5 kW wykorzystuje trzy. Utrzymuj zestaw w zalecanym zakresie napięcia obwodu otwartego 360–430 VDC i maksymalnie 450 VDC; użyj wyłącznika fotowoltaicznego i skrzynki łącznikowej dla równoległych ciągów.
Zabezpieczenie przed niedociążeniem i konfigurowalna detekcja poziomu wody wspomagają logikę wyłączania i ponownego uruchamiania pompy po ustawieniu odpowiednich wejść i parametrów.
P8-00 wybiera tryb pompy solarnej lub tryb ogólnego przeznaczenia. Ten ostatni obsługuje sterowanie SVC/V/F, wbudowany PID i RS485 Modbus RTU.
Jeśli zestaw znajduje się w odległości większej niż 10 m od przemiennika, należy zastosować urządzenie przeciwprzepięciowe typu II. W instrukcji zaleca się stosowanie dławika wyjściowego, gdy długość kabla pompy przekracza 50 m.
Pompa solarna 1-fazowa 230 V o mocy 4,0 kW/5,5 kW i falownik VFD ogólnego przeznaczenia są przeznaczone do instalacji, które wymagają silnika o mocy 4,0 kW lub 5,5 kW, ale nie mogą korzystać z trójfazowego zasilania z sieci. Konfiguracja pompy słonecznej jest dostosowana do zastosowań wodnych, natomiast tryb ogólnego przeznaczenia rozszerza jego zastosowanie na kompatybilne urządzenia napędzane silnikiem.
Model 5,5 kW ma znamionowy prąd wejściowy 45 A. Zasilanie, wyłącznik i kabel muszą być przystosowane do prądu instalacyjnego i obowiązujących wymagań elektrycznych. Praca na energii słonecznej może zmniejszyć ilość energii pobieranej z sieci, gdy dostępna jest energia słoneczna, ale faktyczne wykorzystanie sieci zależy od układu, obciążenia pompy i warunków pracy.
Zalecana konfiguracja układu zapewnia większą wydajność fotowoltaiczną w przypadku modelu o wyższej mocy znamionowej 5,5 kW. Tabela B zawiera trzy równoległe ciągi dla wersji 5,5 kW i dwa dla wersji 4,0 kW. Potwierdź całkowitą moc macierzy, napięcie i prąd w obwodzie otwartym pasma względem specyfikacji modułu i falownika.
Podłączenia fotowoltaiczne i sieciowe, urządzenia przełączające i ustawienia parametrów muszą być zgodne z instrukcją iMaster dla wybranego trybu pracy. Nie zamykaj jednocześnie przełączników instalacji solarnej i sieciowej, chyba że wyraźnie na to pozwala określony obwód i układ zabezpieczający. Nastawy rozruchowe i przełączeniowe, w tym P8-15, należy zastosować zgodnie ze schematem połączeń producenta.
Rozmiar kabla należy dostosować do prądu układu, długości kabla, warunków instalacji i obowiązujących wymagań elektrycznych. Użyj kabla odpowiedniego do zastosowań w instalacjach fotowoltaicznych na zewnątrz. Wytyczne instalacyjne określają wyłącznik prądu stałego na wejściu fotowoltaicznym i skrzynkę przyłączeniową fotowoltaiki, gdy ciągi są połączone równolegle.
Zabezpieczenie przed niedociążeniem służy do wykrywania takich warunków, jak utrata obciążenia wodnego. Dostarczone informacje o parametrach podają poziom detekcji 25%, czas potwierdzenia 60 s i opóźnienie resetowania 120 s. Jeśli sonda poziomu zostanie użyta i ulegnie awarii, napęd może zgłosić błąd E43. Sprawdź skonfigurowane progi i opóźnienia w porównaniu z rzeczywistą pompą i instalacją.
Tak. P8-00 wybiera tryb pompy solarnej lub tryb ogólnego przeznaczenia. Tryb ogólnego przeznaczenia obsługuje sterowanie SVC lub V/F, wbudowany PID i Modbus RTU. CSIVEI może ustawić żądany tryb przed wysyłką, a tryb pracy można zmienić później poprzez ustawienie parametrów, jeśli zastosowanie i okablowanie są odpowiednie.
W razie pytań można omówić branding OEM i konfigurację parametrów przed wysyłką. Dostarcz wymaganą ilość i grafikę etykiety, aby CSIVEI mógł potwierdzić dostępny układ, cenę i harmonogram.
