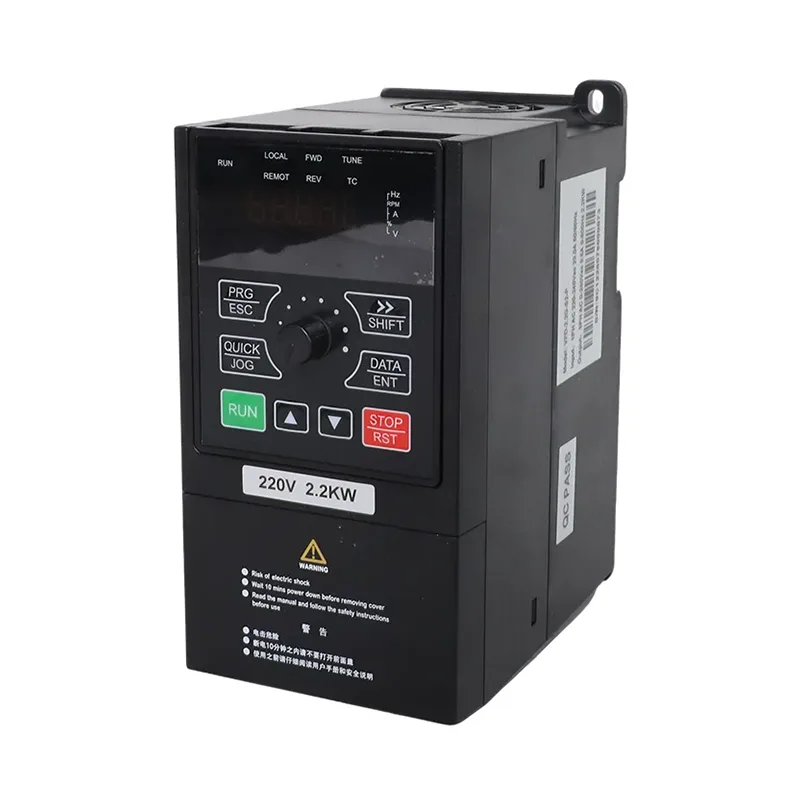

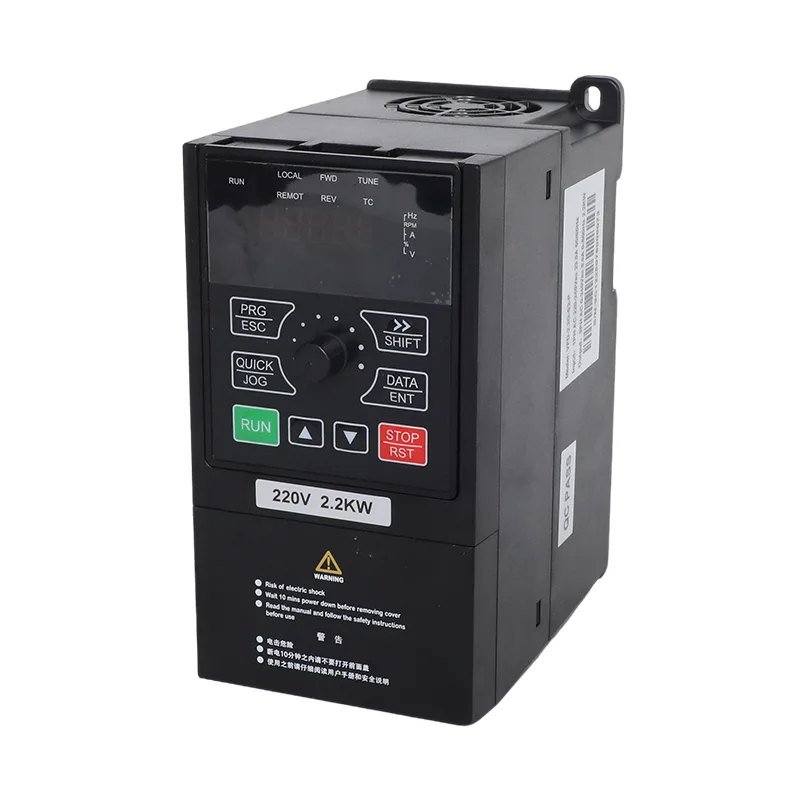

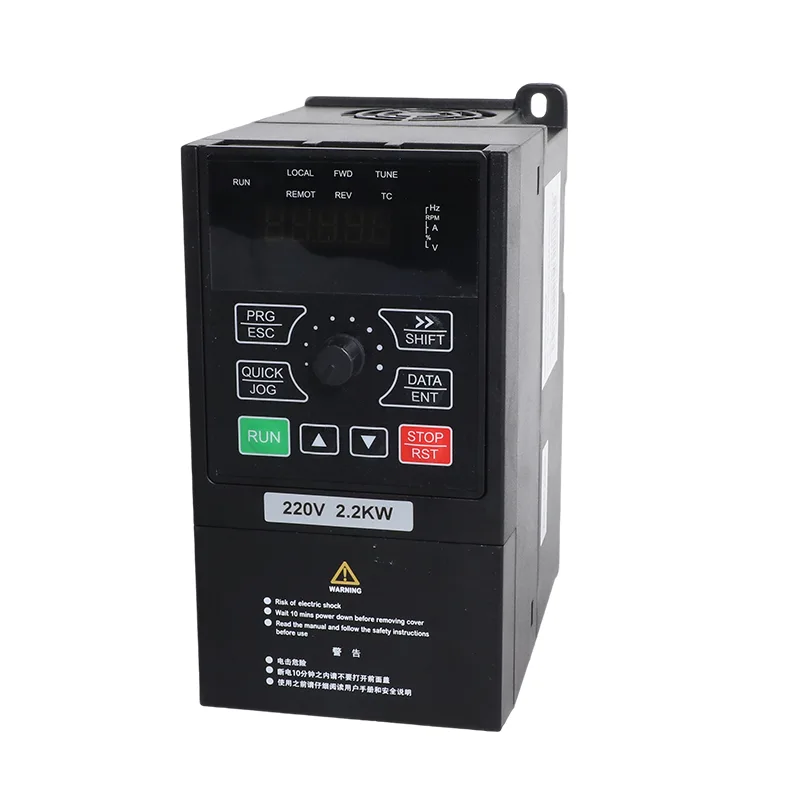

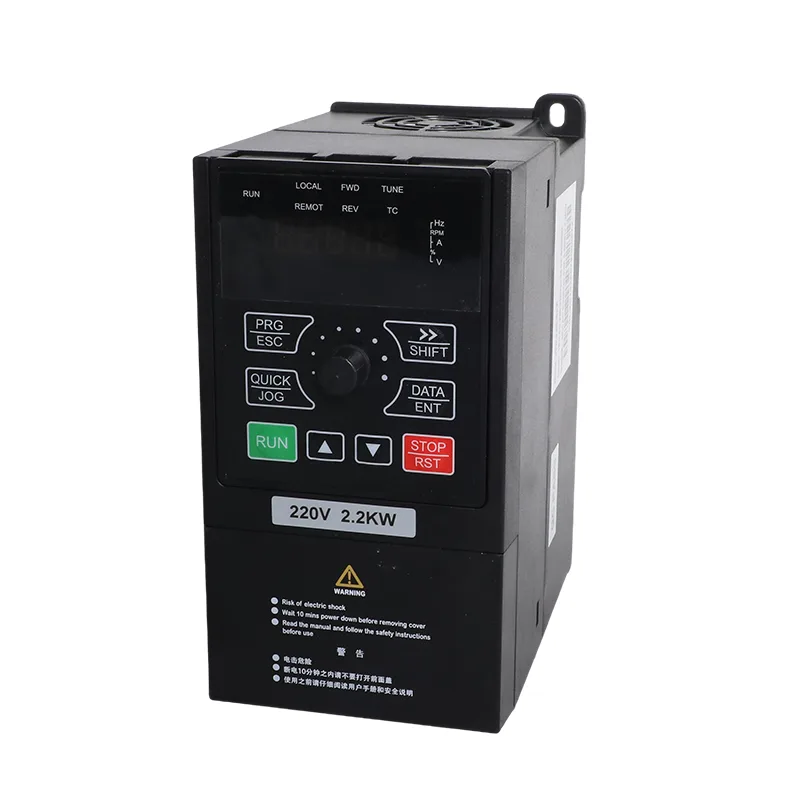

4,0 kW/5,5 kW 3-fazowa pompa solarna 380 V i falownik VFD ogólnego przeznaczenia

CSIVEI produkuje 3-fazowe pompy solarne 380 V o mocy 4,0 kW/5,5 kW i falownik VFD ogólnego przeznaczenia do trójfazowych układów silników wymagających sterowania pompami fotowoltaicznymi lub konwencjonalnej pracy ze zmienną częstotliwością. Modele VFD-PC10-4.0G-T4 i VFD-PC10-5.5G-T4 obejmują silniki o mocy 4,0 kW i 5,5 kW i znamionowym prądzie wyjściowym odpowiednio 9 A i 13 A. Obydwa modele akceptują trójfazowe napięcie wejściowe prądu przemiennego od 380 V (-15%) do 440 V (+10%).

Seria łączy w sobie sterowanie pompą solarną ze sterowaniem silnikiem ogólnego przeznaczenia w jednej platformie inwertera. Wybrany tryb pracy określa sposób, w jaki przetwornica zarządza swoim źródłem zasilania i pracą silnika, natomiast wbudowane funkcje sterujące i zabezpieczające obsługują instalacje pompowe, a także kompatybilne wentylatory, dmuchawy i maszyny procesowe. Prosząc o wycenę, należy podać dane znamionowe silnika i zamierzone zastosowanie, aby pomóc w ustaleniu odpowiedniego modelu i konfiguracji.

Podwójne tryby pracy

3-fazowa pompa solarna 380 V o mocy 4,0 kW/5,5 kW i falownik VFD ogólnego przeznaczenia obsługują dwa tryby pracy wybrane za pomocą parametru P8-00.

Tryb pompy solarnej — P8-00 = 1

W tym trybie napęd wykorzystuje energię fotowoltaiczną do obsługi kompatybilnej pompy ze sterowaniem MPPT i funkcjami automatycznego przełączania sieci. Gdy energia słoneczna jest niewystarczająca, skonfigurowana sekwencja przełączania umożliwia systemowi wykorzystanie energii sieciowej. Układ ten nadaje się do nawadniania w rolnictwie, zaopatrzenia w wodę odwiertów i innych zastosowań pompowych, w których energia słoneczna jest dostępna przez część dnia pracy.

Tryb uniwersalny — P8-00 = 0

W tym trybie przetwornica częstotliwości działa jak konwencjonalny falownik o zmiennej częstotliwości dla kompatybilnych silników, w tym pomp, wentylatorów, dmuchaw i maszyn procesowych. Bezczujnikowe sterowanie wektorowe (SVC) i sterowanie V/F spełniają różne wymagania w zakresie sterowania silnikiem bez korzystania z funkcji pompowania fotowoltaicznego.

CSIVEI może skonfigurować tryb pracy przed wysyłką. Tryb można również zmienić, dostosowując P8-00, co pozwala na ponowne przypisanie napędu do innej aplikacji, gdy zmienią się wymagania instalacyjne. Odpowiednie parametry i okablowanie muszą odpowiadać wybranemu trybowi pracy.

Wymagania dotyczące paneli słonecznych i napięcia stałego

Zalecany układ fotowoltaiczny zależy od mocy falownika i charakterystyki elektrycznej modułów. Tabela B przedstawia konfiguracje modułów i ciągów dla dwóch opcji modułów: moduły 37±1 V o mocy 250 W±5 Wp i moduły 45±1 V o mocy 300 W±5 Wp.

Główne ograniczenia po stronie prądu stałego to:

Napięcie szeregowe należy porównać z rzeczywistym napięciem obwodu otwartego modułu i oczekiwanymi temperaturami pracy. Układy ciągów równoległych powinny być zgodne z zalecaną konfiguracją i obowiązującymi wymaganiami dotyczącymi ochrony prądu stałego. Utrzymanie układu w określonych granicach napięcia jest niezbędne dla prawidłowej pracy falownika.

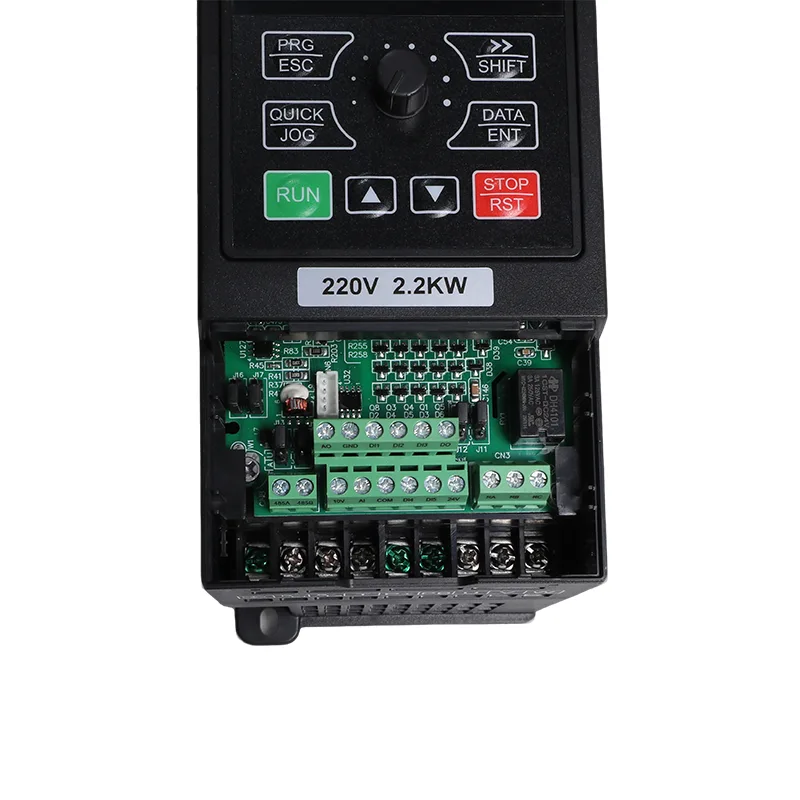

Rama i instalacja

Obydwa modele mają te same wymiary obudowy: 245 × 142 × 181,3 mm i sposób montażu 107 × 235 mm. Kompaktowa konstrukcja do montażu na ścianie lub w szafie umożliwia włączenie przetwornicy częstotliwości do instalacji sterującej pompą bez zmiany parametrów znamionowych silnika lub zastosowania wyłącznie w celu umieszczenia falownika.

Napęd posiada obudowę IP20 i przeznaczony jest do montażu pionowego w odpowiednio chronionym miejscu. Planowanie instalacji powinno uwzględniać środowisko operacyjne, zabezpieczenia elektryczne, prowadzenie kabli i dostęp podczas uruchamiania i konserwacji. Ogólny zakres temperatur roboczych wynosi od -10°C do 50°C, przy czym wymagane jest obniżenie wartości znamionowych powyżej 40°C.

Dane techniczne

Tabela A. Oceny modeli

Tabela B. Zalecane panele słoneczne

Tabela C. Ogólne specyfikacje (takie same w całej gamie iMaster)

Typowe zastosowania

Seria iMaster VFD-PC10 łączy zarządzanie pompami solarnymi ze sterowaniem silnikiem o zmiennej częstotliwości, dzięki czemu modele o mocy 4,0 kW i 5,5 kW nadają się do szeregu zastosowań wodnych i przemysłowych.

W przypadku instalacji, które wymagają zarówno pompowania fotowoltaicznego, jak i konwencjonalnego sterowania silnikiem, 3-fazowa pompa solarna 380 V o mocy 4,0 kW/5,5 kW i falownik VFD ogólnego przeznaczenia można określić pod kątem zamierzonego obciążenia i odpowiednio skonfigurować.

W przypadku systemów wodnych wymagających regulacji ciśnienia wbudowana funkcja PID może wykorzystać odpowiedni sygnał sprzężenia zwrotnego w celu dostosowania pracy silnika wokół skonfigurowanej wartości zadanej. Dzięki odpowiednio dobranemu przetwornikowi ciśnienia i prawidłowo skonfigurowanym parametrom sterowania napęd może regulować ciśnienie w układzie w miarę zmiany zapotrzebowania. Ostateczne ustawienia zależą od pompy, silnika i zastosowania.

Najważniejsze informacje techniczne

1. Automatyczne przełączanie z energii słonecznej na sieć

2. Wbudowana kontrola PID

Wbudowany PID obsługuje kontrolę ciśnienia, przepływu i temperatury w zamkniętej pętli. Źródła wartości zadanej i sprzężenia zwrotnego wybierane są poprzez dostępne parametry grupy FC.

3. Kluczowe zabezpieczenia po stronie PV i silnika

4. Sterowanie silnikiem i komunikacja

Tryb ogólnego przeznaczenia obsługuje sterowanie SVC i V/F, przeciążalność 150% przez 60 sekund i komunikację RS485 z Modbus RTU.

5. Dwa konfigurowalne tryby pracy

P8-00 = 1: tryb pompy solarnej. P8-00 = 0: tryb falownika ogólnego przeznaczenia. CSIVEI może ustawić tryb pracy i żądane parametry przed wysyłką.

Często zadawane pytania

Dlaczego model 4 kW potrzebuje 20 modułów, podczas gdy 5,5 kW wykorzystuje 18 x 2?

Jednostka o mocy 4 kW obsługuje pojedynczy ciąg, dlatego ciąg jest dłuższy, aby osiągnąć zakres napięcia od 550 do 750 VDC. Jednostka o mocy 5,5 kW potrzebuje mniej więcej dwukrotnie większej mocy układu, co jest łatwiejsze do osiągnięcia przy dwóch równoległych ciągach po 18 sztuk. Obydwa nie przekraczają maksymalnego napięcia 900 VDC.

Czy mogę zamontować to w istniejącej pompie podłączonej do sieci?

Tak i jest to najczęstsza instalacja. Zostaw pompę i okablowanie w spokoju, dodaj zestaw i wyłącznik prądu stałego i podłącz istniejące zasilanie do R, S i T. Ustaw P8-15 na 0, aby włączyć automatyczne przełączanie. Energia słoneczna przejmuje obciążenie w ciągu dnia, a sieć przejmuje kontrolę, gdy nie ma wystarczającej ilości słońca.

Jak zatrzymać pompę, gdy zbiornik jest pełny?

Zamontuj przełącznik pływakowy lub poziomowy na DI2 lub DI3. Polaryzacja zacisku jest ustawiona w F6-10, więc działa dowolny układ styków. Można również użyć wykrywania poziomu wody AI, ustawiając P8-18 na 1 i dostosowując pełny próg w P8-19 i opóźnienie uśpienia w P8-20.

Jakie wady faktycznie zobaczę na polu?

Najczęstsze to A01 słaba energia słoneczna, A02 pełny zbiornik, A03 brak wody i A04 niedociążenie silnika. Błędy sprzętowe od E01 do E30 obejmują przetężenie, przepięcie, podnapięcie, utratę fazy i przegrzanie, przy czym E43 oznacza awarię sondy poziomu, a E44 oznacza niedociążenie, które nie znika.

Czy napęd jest chroniony w przypadku uszkodzenia kabla pompy?

Tak. Zabezpieczenie przed utratą fazy wyjściowej i wykrywanie zwarć silnika po włączeniu zasilania są standardem, a także zabezpieczenie przed przetężeniem, przepięciem, zbyt niskim napięciem, nadmierną temperaturą i przeciążeniem.

Czy mogę go używać na maszynie, która nie ma nic wspólnego z wodą?

Tak. W trybie ogólnego zastosowania jest to standardowy falownik trójfazowy do wentylatorów, dmuchaw, sprężarek i pomp procesowych, ze sterowaniem SVC lub V/F, PID i Modbus. Zamów go w tym trybie, a otrzymasz skonfigurowany do tego zadania. A jednostkę zakupioną w trybie pompy solarnej można później przenieść za pomocą P8-00.

Czy możemy ustawić własne domyślne parametry przed wysyłką?

Tak. Podaj nam dane znamionowe silnika, konfigurację panelu i wszelkie wymagane ustawienia specyficzne dla miejsca, a my załadujemy je przed opuszczeniem urządzenia. Oszczędza to czas uruchamiania na miejscu i jest powodem, dla którego wielu dystrybutorów kupuje urządzenia skonfigurowane, a nie domyślne.
