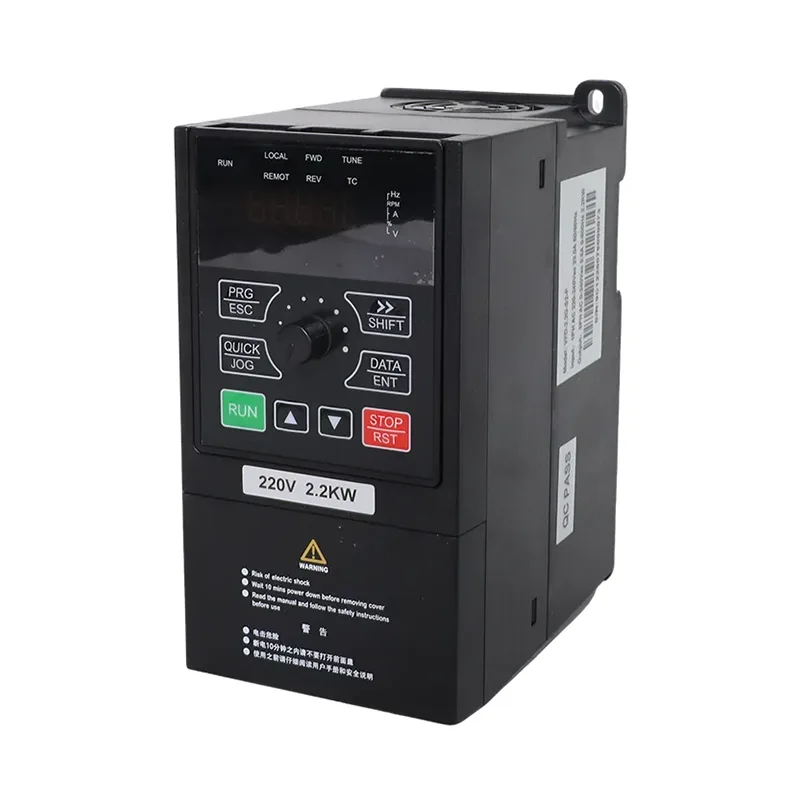

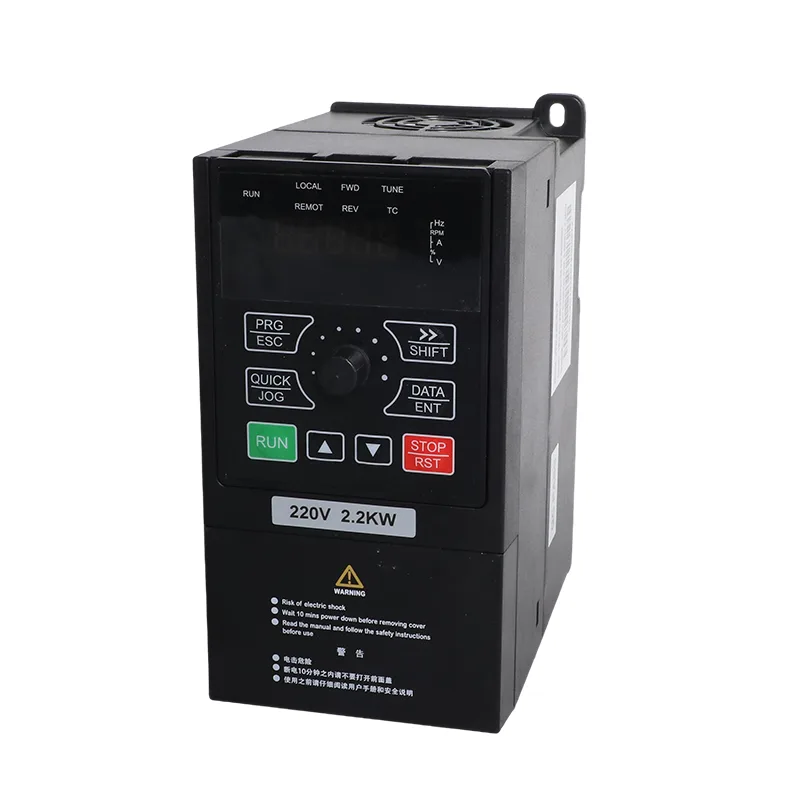

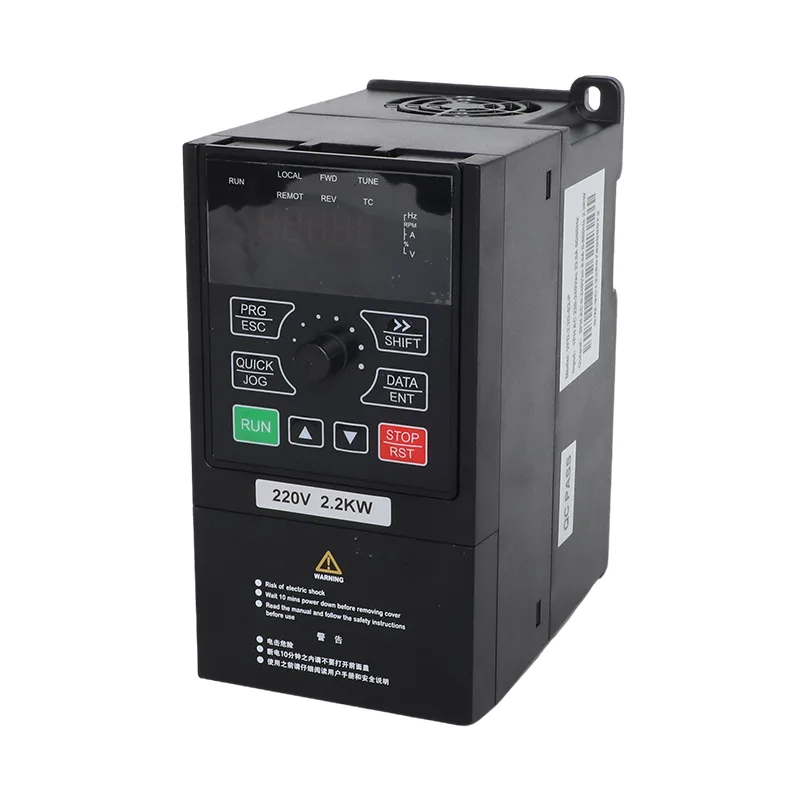

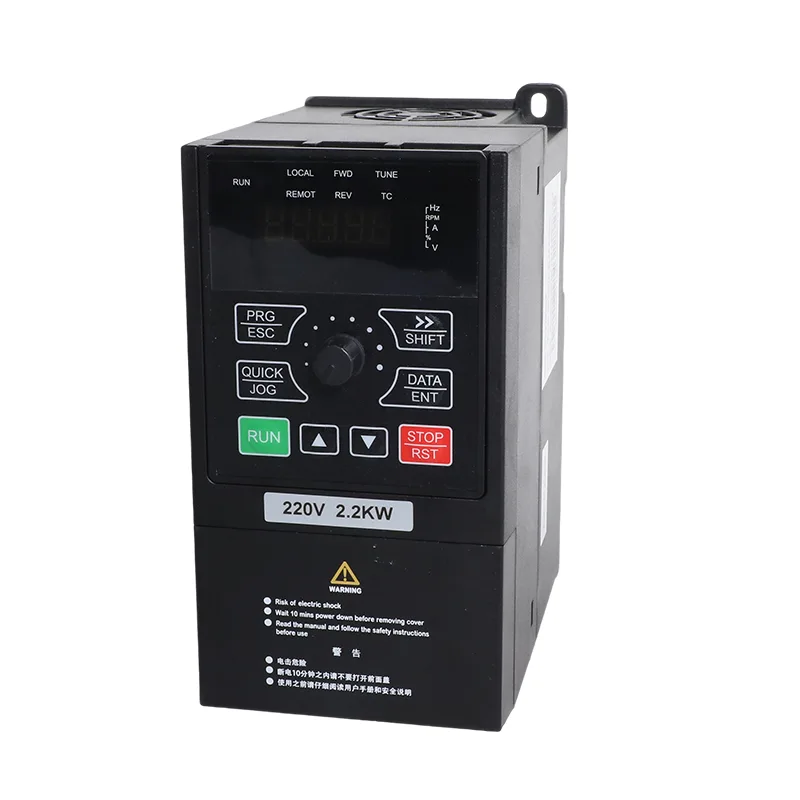

Seria CSIVEI iMaster VFD-PC10 obejmuje modele VFD-PC10-7.5G-T4 i VFD-PC10-11G-T4-MK do zastosowań trójfazowych 380 V. Podane prądy wyjściowe to 17 A dla modelu 7,5 kW i 25 A dla modelu 11 kW. Obie wartości znamionowe są stosowane w systemach pomp zasilanych energią słoneczną i kompatybilnych silnikach przemysłowych, w zależności od specyfikacji elektrycznych wybranego przetwornicy.
W trybie pompy solarnej 3-fazowa pompa solarna 380 V o mocy 7,5 kW/11 kW i falownik ogólnego przeznaczenia wykorzystuje energię prądu stałego z układu fotowoltaicznego i wykorzystuje śledzenie punktu maksymalnej mocy (MPPT) do sterowania silnikiem zgodnie z dostępnym wejściem energii słonecznej. W trybie ogólnego przeznaczenia zapewnia sterowanie silnikiem o zmiennej częstotliwości dla kompatybilnych pomp i innego sprzętu. Tryb pracy wybiera się za pomocą parametru P8-00 w zależności od wymaganego zastosowania i dostarczonej konfiguracji.
W porównaniu z podstawowym regulatorem prędkości silnika, wymienione funkcje PC10 obejmują także monitorowanie poziomu wody, wykrywanie niedociążenia i raportowanie usterek sond. Funkcje te są istotne w systemach pompowych, w których źródło wody, zbiornik magazynujący i działanie pompy muszą być monitorowane za pośrednictwem przetwornicy.
| Przedmiot | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Odpowiedni silnik | 7,5 kW / 10 KM | 11 kW / 15 KM |
| Pojemność nominalna | 15 kVA | 30 kVA |
| Prąd wejściowy | 18,9 A | 27,8 A |
| Prąd wyjściowy | 17 A | 25 A |
| Napięcie wejściowe prądu przemiennego | AC 3 PH 380 V (-15%) do 440 V (+10%) | |
| Maks. Napięcie wejściowe prądu stałego | 900 V prądu stałego | |
| Zalecany zakres Voc | 550 do 750 V prądu stałego | |
| Zalecany zakres MPPT | 450 do 600 V prądu stałego | |
| Zakres napięcia początkowego | 300 do 900 VDC, możliwość regulacji parametrów | |
| Poziom hałasu | maks. 65 dBA |
Wybierz model, porównując prąd znamionowy silnika z znamionowym prądem wyjściowym falownika, zamiast polegać wyłącznie na mocy silnika. Przed instalacją sprawdź dokładny przyrostek modelu, wymagania dotyczące napięcia wejściowego i odpowiednie dane z tabliczki znamionowej.
Poniższe konfiguracje referencyjne przedstawiają liczbę modułów podaną dla dwóch wartości znamionowych przemiennika. Stanowią punkt wyjścia do projektowania systemu fotowoltaicznego; ostateczny układ należy sprawdzić w oparciu o dane elektryczne wybranego modułu, minimalną temperaturę w miejscu instalacji i wymagania dotyczące pompowania.

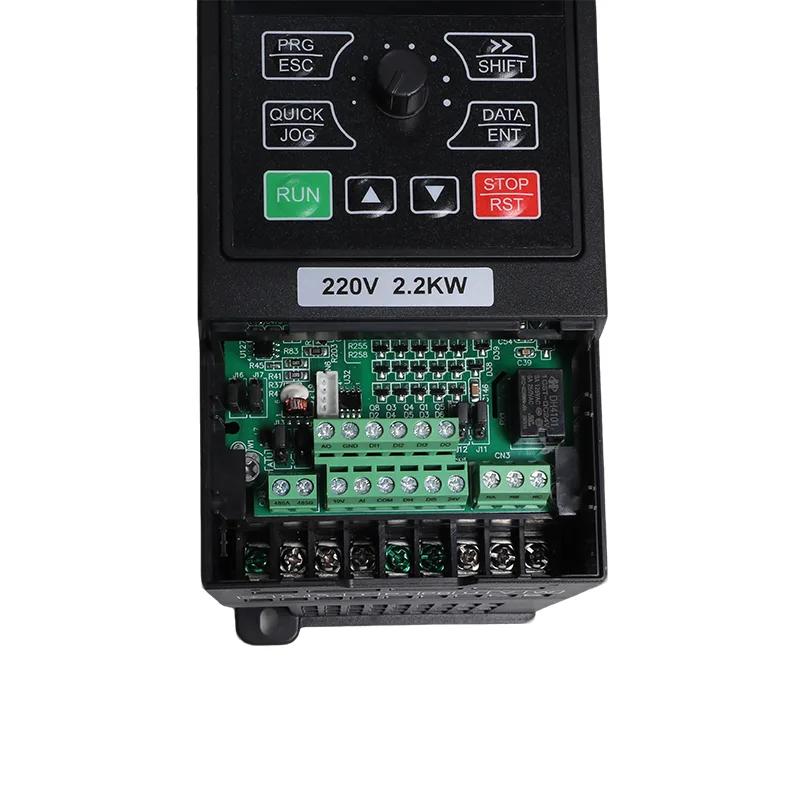

| Model | Moduły 37±1 V, 250 W±5 Wp | Moduły 45±1 V, 300 W±5 Wp | ||
| Moduły na ciąg | Smyczki | Moduły na ciąg | Smyczki | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Przedmiot | Specyfikacja |
| Częstotliwość znamionowa | 50/60 Hz |
| Zakres częstotliwości wejściowej | ±5% (47,5 do 63 Hz) |
| Napięcie wyjściowe | 0 do napięcia wejściowego |
| Częstotliwość wyjściowa | 0,1 do 500 Hz |
| Maksymalna częstotliwość | 0 do 500 Hz (sterowanie SVC i V/F) |
| Częstotliwość nośna | 0,8 kHz do 8 kHz, dostosowywane automatycznie do obciążenia (obsługiwane do 16 kHz) |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe 0,01 Hz; ustawienie analogowe 0,025% częstotliwości maksymalnej |
| Tryb sterowania | Bezczujnikowe sterowanie wektorowe (SVC); Sterowanie V/F |
| Moment rozruchowy | 0,5 Hz / 150% (SVC) |
| Zakres prędkości | 1:100 (SVC) |
| Dokładność stabilności prędkości | ±0,5% (SVC) |
| Przeciążalność | 150% prądu znamionowego przez 60 s; 170% przez 12 s; 190% przez 1,5 s |
| Zwiększenie momentu obrotowego | Automatyczne zwiększanie momentu obrotowego; ręczne zwiększenie od 0,1% do 30,0% |
| Krzywa V/F | Krzywa liniowa, wielopunktowa i kwadratowa (moc 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Separacja V/F | Pełna separacja, pół separacja |
| Przyspieszanie / zwalnianie | Liniowa lub krzywa S, 0,0 do 6500,0 s |
| Hamowanie prądem stałym | Częstotliwość początkowa 0,00 Hz do częstotliwości maksymalnej; czas 0,0 do 36,0 s; prąd 0,0% do 100,0% |
| Sterowanie JOG-em | Częstotliwość JOG 0,00 Hz do częstotliwości maksymalnej (domyślnie 5 Hz); przyspieszanie/zwalnianie 0,0 do 6500,0 s |
| Wbudowany PID | Tak, dla zamkniętej pętli ciśnienia, przepływu i temperatury bez zewnętrznego sterownika |
| AVR | Napięcie wyjściowe utrzymuje się na stabilnym poziomie, gdy napięcie sieciowe ulega wahaniom |
| Zaciski wejściowe | 5 wejść cyfrowych, DI5 obsługuje szybkie impulsy do 50 kHz; 1 wejście analogowe 0-10 V lub 0-20 mA; 1 wejście potencjometru klawiatury |
| Zaciski wyjściowe | 1 szybkie wyjście impulsowe do 50 kHz; 1 wyjście przekaźnikowe; 1 wyjście analogowe 0-20 mA lub 0-10 V |
| Komunikacja | RS485, Modbus RTU |
| Ochrona | Wykrywanie zwarć silnika przy włączeniu zasilania, zaniku fazy wyjściowej, przetężenia, przepięcia, zbyt niskiego napięcia, nadmiernej temperatury, przeciążenia, niedociążenia, słabego oświetlenia |
| Temperatura robocza | -10°C do 50°C; obniżyć o 1% na 1°C powyżej 40°C |
| Temperatura przechowywania | -20°C do 60°C |
| Wilgotność | Poniżej 95% RH, bez kondensacji |
| Wysokość | Poniżej 1000 m; obniż 1% na 100 m od 1000 do 3000 m |
| Wibracja | Poniżej 5,9 m/s² (0,6 g) |
| Załącznik | IP20, montaż naścienny lub szafka, montaż pionowy |
| System dystrybucji | TN, TT |
| EMC / bezpieczeństwo | IEC 61800-3 (C3); IEC 61800-5-1 |
Informacje o serii PC10 opisują automatyczną sekwencję działania dla instalacji skonfigurowanych do zasilania energią słoneczną i sieciową. W udokumentowanej konfiguracji parametr P8-15 wybiera zachowanie w trybie zasilania. Gdy parametr P8-15 jest ustawiony na 0, napęd działa na zasilaniu energią słoneczną, jeśli jest dostępna, i korzysta z sieci zgodnie ze skonfigurowaną logiką słabego oświetlenia i przełączania.
Dostarczone informacje o parametrach wymieniają P8-16 jako interwał działania sieci, domyślnie wynoszący 60 minut, oraz P8-17 jako opóźnienie związane z powrotem do trybu solarnego, domyślnie wynoszące 4 sekundy. Przed uruchomieniem należy sprawdzić obsługiwaną sekwencję i domyślne parametry zgodnie z instrukcją dotyczącą dokładnego modelu i wersji oprogramowania sprzętowego.
W przypadku systemu korzystającego z rezerwowego źródła prądu przemiennego okablowanie i układ przełączania muszą być zgodne z odpowiednim schematem obwodu. Potwierdź, czy wymagany jest zewnętrzny sprzęt przełączający; nie należy zakładać, że sam falownik wykonuje każdą funkcję przełączania źródła.
W przypadku wspólnych systemów zaopatrzenia w wodę, nawadniania i akwakultury działanie pompy może zależeć zarówno od poziomu wody w zbiorniku, jak i dostępności wody u źródła. Wymienione parametry PC10 zapewniają funkcje związane z wykrywaniem poziomu wody, monitorowaniem niedociążenia i diagnostyką usterek sond.
Dostarczone informacje o parametrach identyfikują P8-18 dla wykrywania poziomu wody AI, P8-19 dla progu pełnego poziomu i P8-20 dla opóźnienia uśpienia. Skonfigurowany sygnał poziomu i próg określają, w jaki sposób napęd reaguje na monitorowany stan zbiornika. Typ czujnika, okablowanie i rzeczywista sekwencja sterowania powinny być zgodne z odpowiednim schematem połączeń i instrukcjami dotyczącymi parametrów.
Informacje dotyczące ochrony wody źródłowej wykorzystują P8-24 dla poziomu wykrywania niedociążenia, P8-25 dla czasu wykrywania i P8-26 dla ustawienia resetowania. Parametry te są istotne, gdy zmniejszenie obciążenia silnika wykorzystywane jest do identyfikacji możliwego braku wody lub powiązanego stanu pompy.
Dostarczone źródło identyfikuje P8-22 jako próg monitorowania uszkodzenia sondy i E43 jako odpowiednie wskazanie uszkodzenia sondy. Podczas konfigurowania systemu lub rozwiązywania problemów z systemem należy sprawdzić definicję alarmu i warunki wykrywania w instrukcji odpowiedniego modelu.
Funkcje pomiaru poziomu wody i niedociążenia zależą od prawidłowego doboru czujnika, jego instalacji i ustawień parametrów. Należy je uruchomić i przetestować w warunkach określonych w dokumentacji produktu.
Dostarczone informacje dotyczące serii PC10 stwierdzają, że polecenia panelu i polecenia komunikacyjne mogą zostać zachowane po wyłączeniu zasilania. Rzeczywiste zachowanie podczas ponownego uruchamiania należy sprawdzić w odniesieniu do skonfigurowanego źródła poleceń, parametrów ponownego uruchomienia i wymagań bezpieczeństwa aplikacji.
RS485 Modbus RTU jest wymieniony jako interfejs komunikacyjny. Źródło identyfikuje parametr monitorowania U0-49 jako stan trybu zasilania, gdzie 0 oznacza pracę sieci, a 1 oznacza pracę w trybie solarnym. Informacje te mogą zostać wykorzystane przez kompatybilny system monitorowania po potwierdzeniu definicji rejestru i dostępnych wartości statusów w obowiązującej dokumentacji komunikacyjnej.
Zdalne monitorowanie jest przydatne, gdy napęd pracuje przy zbiorniku na wodę, stacji nawadniającej lub w innym miejscu, w którym sterownik nie jest stale obsługiwany. Należy przetestować konfigurację komunikacji, aby potwierdzić, że wyświetlany stan odpowiada rzeczywistemu stanowi pracy.
W trybie ogólnego zastosowania falownik zapewnia sterowanie silnikiem o zmiennej częstotliwości dla kompatybilnych urządzeń. Wymienione metody sterowania to bezczujnikowe sterowanie wektorowe (SVC) i sterowanie V/F z dodatkowymi funkcjami, w tym wbudowanym PID, regulowanym przyspieszaniem i zwalnianiem, sterowaniem JOG i komunikacją Modbus RTU.
Konfigurację ogólnego przeznaczenia można rozważyć w przypadku kompatybilnych zastosowań, takich jak odwadnianie kopalń, tłumienie pyłu w kamieniołomach, przemysłowe pompy obiegowe i procesowe. Model musi być dopasowany do prądu znamionowego silnika, charakterystyki obciążenia, wymagań dotyczących przyspieszenia i obciążenia roboczego.
Parametr P8-00 jest identyfikowany w dostarczonych informacjach jako parametr wyboru trybu pracy. Tryb należy skonfigurować zgodnie z rzeczywistym zastosowaniem i instrukcją dostarczonego modelu. Jakakolwiek zmiana pomiędzy pompą solarną a trybem ogólnego przeznaczenia musi być zgodna z zalecaną procedurą ustawiania parametrów i uruchamiania.
W przypadku pompowania wody ze studni lub rzeki do zbiornika dystrybucyjnego, działanie napędu solarnego i wymienione funkcje monitorowania poziomu można uwzględnić w projekcie systemu. Przed wyborem napędu należy określić moc silnika, wysokość podnoszenia, wymaganą objętość wody i kontrolę poziomu w zbiorniku.
Wspólne systemy nawadniające mogą wykorzystywać pompę centralną do zasilania wielu pól lub stref nawadniania. Wybór powinien odzwierciedlać wymagany przepływ, całkowitą wysokość dynamiczną, dzienny harmonogram pracy i dostępność energii słonecznej lub sieciowej.
Pompy do wymiany wody i pompy obiegowe w zakładach akwakultury mogą wykorzystywać sterowanie ze zmienną częstotliwością, jeśli układ silnika i pompy jest kompatybilny. Należy wziąć pod uwagę wymagany harmonogram pompowania i kontrolę gospodarki wodnej, a także zasilanie obiektu w energię elektryczną.
W trybie ogólnego zastosowania przetwornica częstotliwości może być dostosowana do współpracy ze sprzętem do odwadniania kopalń, gospodarowania wodą dołową i pompami do tłumienia pyłu. Sprawdź moc silnika, warunki obciążenia, wymagania środowiskowe i wymaganą metodę sterowania dla konkretnej instalacji.
Konfigurację ogólnego przeznaczenia można rozważyć pod kątem kompatybilnej cyrkulacji wody procesowej, uzupełniania chłodni kominowej i innych zastosowań pomp przemysłowych. Wymagany przepływ, ciśnienie robocze i charakterystyka silnika powinny zostać ocenione w ramach projektu systemu.
| Przedmiot | Specyfikacja |
|---|---|
| Częstotliwość znamionowa | 50/60 Hz |
| Zakres częstotliwości wejściowej | ±5% (47,5 do 63 Hz) |
| Napięcie wyjściowe | 0 do napięcia wejściowego |
| Częstotliwość wyjściowa | 0,1 do 500 Hz |
| Maksymalna częstotliwość | 0 do 500 Hz (sterowanie SVC i V/F) |
| Częstotliwość nośna | 0,8 kHz do 8 kHz, dostosowywane automatycznie do obciążenia; obsługiwane do 16 kHz |
| Rozdzielczość częstotliwości | Ustawienie cyfrowe 0,01 Hz; ustawienie analogowe 0,025% częstotliwości maksymalnej |
| Tryb sterowania | Bezczujnikowe sterowanie wektorowe (SVC); Sterowanie V/F |
| Moment rozruchowy | 0,5 Hz / 150% (SVC) |
| Zakres prędkości | 1:100 (SVC) |
| Dokładność stabilności prędkości | ±0,5% (SVC) |
| Przeciążalność | 150% prądu znamionowego przez 60 s; 170% przez 12 s; 190% przez 1,5 s |
| Zwiększenie momentu obrotowego | Automatyczne zwiększanie momentu obrotowego; ręczne zwiększenie od 0,1% do 30,0% |
| Krzywa V/F | Krzywa liniowa, wielopunktowa i kwadratowa (moc 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Separacja V/F | Pełna separacja, pół separacja |
| Przyspieszanie / zwalnianie | Liniowa lub krzywa S, 0,0 do 6500,0 s |
| Hamowanie prądem stałym | Częstotliwość początkowa 0,00 Hz do częstotliwości maksymalnej; czas 0,0 do 36,0 s; prąd 0,0% do 100,0% |
| Sterowanie JOG-em | Częstotliwość JOG 0,00 Hz do częstotliwości maksymalnej (domyślnie 5 Hz); przyspieszanie/zwalnianie 0,0 do 6500,0 s |
| Wbudowany PID | Tak, dla zamkniętej pętli ciśnienia, przepływu i temperatury bez zewnętrznego sterownika |
| AVR | Napięcie wyjściowe utrzymuje się na stabilnym poziomie, gdy napięcie sieciowe ulega wahaniom |
| Zaciski wejściowe | 5 wejść cyfrowych, DI5 obsługuje szybkie impulsy do 50 kHz; 1 wejście analogowe 0-10 V lub 0-20 mA; 1 wejście potencjometru klawiatury |
| Zaciski wyjściowe | 1 szybkie wyjście impulsowe do 50 kHz; 1 wyjście przekaźnikowe; 1 wyjście analogowe 0-20 mA lub 0-10 V |
| Komunikacja | RS485, Modbus RTU |
| Ochrona | Wykrywanie zwarć silnika przy włączeniu zasilania, zaniku fazy wyjściowej, przetężenia, przepięcia, zbyt niskiego napięcia, nadmiernej temperatury, przeciążenia, niedociążenia, słabego oświetlenia |
| Temperatura robocza | -10°C do 50°C; obniżyć o 1% na 1°C powyżej 40°C |
| Temperatura przechowywania | -20°C do 60°C |
| Wilgotność | Poniżej 95% RH, bez kondensacji |
| Wysokość | Poniżej 1000 m; obniż 1% na 100 m od 1000 do 3000 m |
| Wibracja | Poniżej 5,9 m/s² (0,6 g) |
| Załącznik | IP20, montaż naścienny lub szafka, montaż pionowy |
| System dystrybucji | TN, TT |
| EMC / bezpieczeństwo | IEC 61800-3 (C3); IEC 61800-5-1 |
Obudowa posiada stopień ochrony IP20 i nie zapewnia ochrony przed wnikaniem wody. Przemiennik częstotliwości należy zainstalować w odpowiednim pomieszczeniu zamkniętym lub obudowie ochronnej z odpowiednią wentylacją i zgodnie z wymaganiami dotyczącymi temperatury, wilgotności i instalacji.
Dostarczone konfiguracje referencyjne obejmują trzy ciągi po 18 modułów o mocy 250 Wp lub trzy ciągi po 15 modułów o mocy 300 Wp. Układy te odpowiadają odpowiednio 54 modułom lub 45 modułom i obliczonej nominalnej mocy układu wynoszącej 13,5 kWp w obu przypadkach. Ostateczny projekt ciągu należy sprawdzić pod kątem arkusza danych modułu, minimalnej temperatury w miejscu instalacji i wartości granicznych napięcia prądu stałego falownika.
W dostarczonej specyfikacji maksymalny poziom hałasu wynosi 65 dBA. To, czy konieczna jest dodatkowa obróbka akustyczna, zależy od miejsca instalacji, akustyki pomieszczenia, wyposażenia operacyjnego i obowiązujących wymagań w zakresie hałasu. Podczas umieszczania przemiennika w zamieszkałym budynku lub zamkniętym pomieszczeniu ze sprzętem należy wziąć pod uwagę środowisko instalacji.
Konfiguracja ogólnego przeznaczenia powinna być dobrana do całkowitego obciążenia i obsługiwanego sposobu sterowania. W przypadku zastosowań ze sterowaniem wektorowym należy sprawdzić w instrukcji odpowiedni układ silnika. Praca wielu silników z jednego przemiennika wymaga, aby łączny prąd mieścił się w zakresie znamionowym przemiennika, a każdy silnik miał odpowiednie zabezpieczenie przed przeciążeniem. Postępuj zgodnie z instrukcją producenta dotyczącą wybranego trybu sterowania.
Dostarczone informacje identyfikują parametr monitorowania U0-49 jako wskaźnik trybu zasilania, gdzie 0 oznacza działanie sieci, a 1 oznacza działanie energii słonecznej. Parametr można odczytać poprzez Modbus RTU, jeśli jest obsługiwany. Potwierdź definicję rejestru i ustawienia komunikacji zgodnie z odpowiednią instrukcją przed zintegrowaniem go z systemem zdalnego monitorowania.
Chroń radiator i wentylator chłodzący przed kurzem, sprawdzaj zaciski i połączenia przewodów zgodnie z harmonogramem konserwacji oraz monitoruj temperaturę otoczenia i wentylację. Podany zakres temperatur pracy wynosi od -10°C do 50°C, z obniżeniem wartości znamionowych powyżej 40°C. Dostarczone wskazówki dotyczące wysokości określają również obniżenie wartości znamionowych powyżej 1000 m. Postępuj zgodnie z instrukcjami konkretnego modelu dotyczącymi częstotliwości przeglądów i procedur konserwacji.
Nie. Dostarczone informacje o serii PC10 zawierają opis trybu pompy solarnej i trybu falownika ogólnego przeznaczenia. Działanie pompy solarnej obejmuje MPPT i udokumentowane funkcje zabezpieczające związane z pompowaniem, natomiast działanie ogólnego przeznaczenia obsługuje sterowanie silnikiem SVC lub V/F, PID i Modbus RTU. Parametr P8-00 jest identyfikowany jako parametr wyboru trybu. Potwierdź dozwolone ustawienia i procedurę zmiany trybu w instrukcji obsługi konkretnego modelu.
