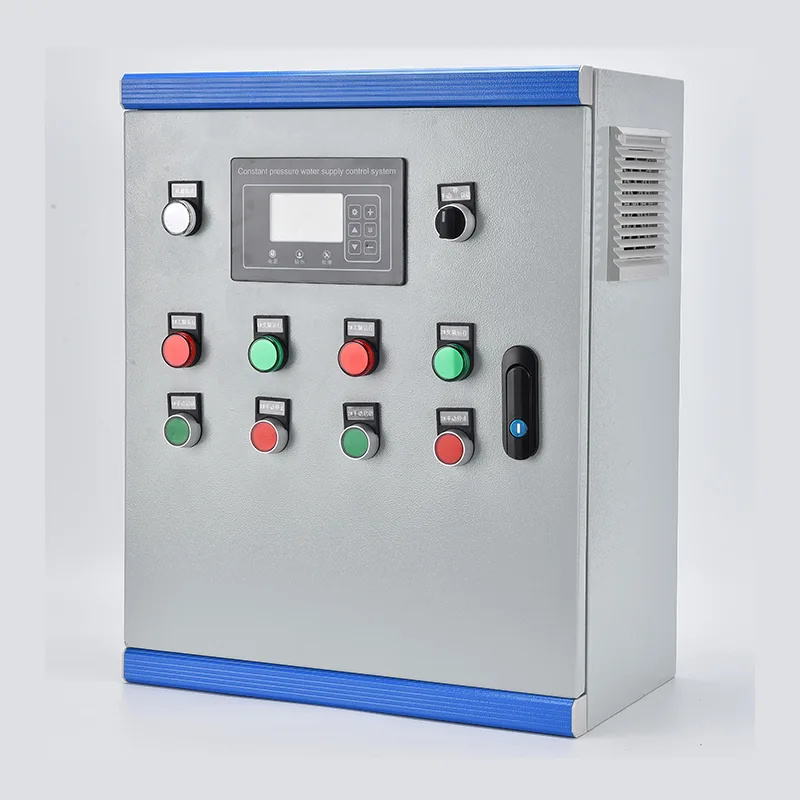

Szafa sterownicza zasilania wodą o stałym ciśnieniu integruje falownik, sterownik PLC lub dedykowany sterownik pompy, wyłączniki wejściowe, styczniki wyjściowe na pompę, transformator sterujący i interfejs przetwornika ciśnienia w pojedynczej obudowie stojącej. Moc znamionowa obejmuje zakres od 0,75 kW do 400 kW przy napięciu trójfazowym 380–480 V. Czujnik ciśnienia na głównym kolektorze podaje sygnał 4–20 mA do sterownika, który w sposób ciągły porównuje rzeczywiste ciśnienie z wartością zadaną zdefiniowaną przez użytkownika i reguluje częstotliwość wyjściową VFD za pomocą pętli PID, aby utrzymać regulację w zakresie ± 0,02 MPa. W układach wielopompowych pompa główna działa pod kontrolą VFD, natomiast pompy opóźniające są uruchamiane sekwencyjnie lub wyłączane w miarę wahań zapotrzebowania. Rotacja obowiązków równoważy godziny pracy wszystkich pomp. Ochrona obejmuje pracę na sucho, przeciążenie, utratę fazy, zwarcie i nadciśnienie. Zamontowany na drzwiach ekran dotykowy HMI wyświetla ciśnienie w systemie, stan pompy, częstotliwość, dzienniki usterek i dane dotyczące energii. Komunikacja poprzez Modbus RTU/TCP lub opcjonalną bramę w chmurze 4G umożliwia zdalne monitorowanie i integrację ze SCADA. Obudowa wykonana jest ze stali ocynkowanej z powłoką proszkową, w standardzie IP54 lub do IP65 do użytku na zewnątrz.
Tam, gdzie ciśnienie wody musi pozostać stałe pomimo zmieniającego się zapotrzebowania, szafa sterownicza zaopatrzenia w wodę pod stałym ciśnieniem zastępuje magazynowanie grawitacyjne i pompowanie ze stałą prędkością zautomatyzowanym sterowaniem reagującym na zapotrzebowanie.
W miejskich sieciach wodociągowych występują duże wahania ciśnienia pomiędzy godzinami szczytu a nocnymi okresami niskich przepływów. Szafa utrzymuje stałe ciśnienie w wyznaczonych punktach sieci, modulując prędkość pompy i stopniowanie, eliminując spadki i skoki napięcia, które obciążają złącza rurowe i powodują reklamacje serwisowe. W przypadku stacji wspomagających położonych wzdłuż długich sieci przesyłowych pętla PID dostosowuje się do zmieniającego się ciśnienia przed i zmiennego poboru za.
Wieże mieszkalne, hotele i biurowce wymagają niezawodnego nacisku na wyższe piętra. Szafa stałociśnieniowa z wieloma pionowymi, wielostopniowymi pompami automatycznie dostosowuje moc do zapotrzebowania w zależności od obłożenia — niższa w południe, wyższa w godzinach szczytu porannego i wieczornego. System eliminuje potrzebę stosowania nieporęcznych zbiorników dachowych wraz z ich obciążeniem konstrukcyjnym, ryzykiem legionelli i wymaganiami dotyczącymi dostępu konserwacyjnego.
Zakłady produkcyjne, zakłady przetwórstwa spożywczego i elektrownie wymagają wody procesowej pod ściśle kontrolowanym ciśnieniem. Szafa zasila obieg wieży chłodniczej, linie spłukiwania, zasilanie kotła i obieg wody produkcyjnej z dokładnością regulacji dostosowaną do potrzeb procesu. Sterowanie oparte na VFD eliminuje straty energii i zużycie zaworów związane z dławieniem.

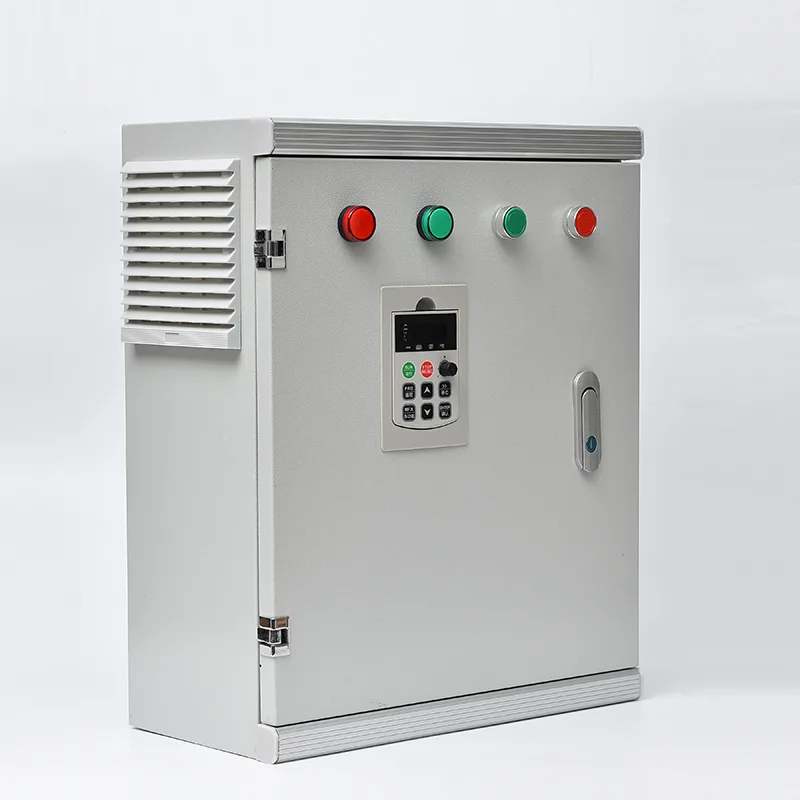

Wielkoskalowe systemy kroplujące, tryskaczowe i centralnie obrotowe wymagają zmiennego przepływu przy stabilnym ciśnieniu w strefach pola o różnej charakterystyce emitera. Szafka obsługuje wiele konfiguracji pomp, w tym pompy głębinowe i poziome pompy wspomagające, automatycznie dopasowując moc wyjściową do liczby otwartych stref nawadniania. Wbudowane zabezpieczenie przed pracą na sucho chroni pompy podczas zmian poziomu wody źródłowej.
Systemy wiejskie i odległe osady korzystają z automatycznego zarządzania ciśnieniem, które zastępuje ręczną obsługę pomp. Zintegrowana z czujnikiem poziomu w zbiorniku szafka uruchamia się i zatrzymuje automatycznie, aby utrzymać napełnienie zbiornika, zapewniając jednocześnie odbiorcom stałe ciśnienie. Zdalny monitoring za pośrednictwem sieci 4G umożliwia jednemu operatorowi zarządzanie wieloma rozproszonymi stacjami za pomocą telefonu komórkowego lub centralnego systemu SCADA.
Ośrodki wypoczynkowe i obiekty rekreacyjne z budynkami rozmieszczonymi w różnych miejscach wymagają jednakowego nacisku na pokoje gościnne, kuchnie, pralnię i architekturę krajobrazu. Szafa steruje wieloma pompami, aby zaspokoić szczytowe zapotrzebowanie poranne i wieczorne, jednocześnie redukując zużycie energii poza godzinami szczytu, przy czym system w większości znajduje się w trybie uśpienia w nocy.
Szafa sterownicza zasilania wodą o stałym ciśnieniu łączy sterowanie prędkością VFD, sekwencjonowanie pomp w oparciu o sterownik PLC i kompleksową ochronę w jednej fabrycznie montowanej obudowie, zapewniając autonomiczne zarządzanie ciśnieniem w instalacjach z jedną lub wieloma pompami.
Przetwornik ciśnienia na głównej rurze kolektorowej przetwarza ciśnienie wody na sygnał analogowy 4–20 mA. Sterownik wykorzystuje cyfrowy algorytm PID: wzmocnienie proporcjonalne określa, jak agresywnie system reaguje na odchylenie ciśnienia, czas całkowania eliminuje przesunięcie w stanie ustalonym, a tłumienie różniczkujące zapobiega przeregulowaniu podczas nagłych zmian przepływu. Wyjście PID bezpośrednio ustawia częstotliwość odniesienia VFD, dostosowując prędkość pompy do zapotrzebowania w czasie rzeczywistym. Typowa dokładność regulacji mieści się w granicach ±0,02 MPa po dostosowaniu do specyficznych właściwości systemu — długości rury, krzywej pompy i objętości zbiornika ciśnieniowego.
Kiedy zapotrzebowanie przekracza wydajność pojedynczej pompy napędzanej przez VFD, sterownik uruchamia dodatkowe pompy. Pompa główna pracuje pod kontrolą VFD. Jeśli osiągnie maksymalną częstotliwość, a ciśnienie w dalszym ciągu spadnie poniżej wartości zadanej, sterownik przełącza tę pompę do pracy ze stałą prędkością poprzez stycznik obejściowy i uruchamia pompę opóźniającą sterowaną przez VFD. Gdy zapotrzebowanie spada, a przetwornica częstotliwości osiąga minimalną częstotliwość przy ciśnieniu powyżej wartości zadanej, pompy opóźniające są wyłączane jedna po drugiej, a pompa główna powraca do sterowania ze zmienną prędkością. Dzięki temu tylko jedna pompa pracuje w danym momencie ze zmienną prędkością, podczas gdy pozostałe pracują ze stałą prędkością, zbliżoną do punktu najwyższej wydajności.
Aby równomiernie rozłożyć zużycie, sterownik zmienia oznaczenie pompy wiodącej na podstawie łącznych godzin pracy lub liczby uruchomień. Pompa o najniższej liczbie godzin pracy staje się kolejnym przewodem po uruchomieniu rotacji, co ma miejsce w warunkach niskiego przepływu, aby uniknąć zakłóceń ciśnienia. Pompa odłączona w celu konserwacji zostaje zablokowana i nie może się obracać za pomocą wejścia cyfrowego, a sterownik ponownie przydziela pracę pozostałym pompom.
W okresach zerowego zapotrzebowania – na przykład w nocy w budynkach komercyjnych – przetwornica częstotliwości ostatecznie osiąga minimalną częstotliwość, podczas gdy ciśnienie utrzymuje się na poziomie zadanym. Po konfigurowalnym opóźnieniu sterownik przechodzi w tryb uśpienia i wyłącza wszystkie pompy. Mały zbiornik membranowy utrzymuje ciśnienie w układzie podczas snu. Gdy ciśnienie spadnie do progu wybudzenia, sterownik ponownie uruchamia pompę wiodącą i zwiększa ciśnienie, aby przywrócić ciśnienie. Cykl ten zapobiega pracy pomp przy zamkniętym zaworze przez dłuższy czas, oszczędzając energię i chroniąc pompę przed przegrzaniem.
Sterownik zapewnia specyficzne dla pompy zabezpieczenia wykraczające poza standardowe zabezpieczenie przed przeciążeniem silnika. Wykrywanie suchobiegu wykorzystuje albo wejście cyfrowe z sondy poziomu w studni, albo wykrywanie zbyt niskiego prądu silnika. Wyłącznik nadciśnieniowy z funkcją automatycznego resetowania zapobiega uszkodzeniu rury w przypadku nagłego zamknięcia zaworu. Blokada szybkiego cyklu ogranicza liczbę uruchomień na godzinę, aby chronić uzwojenia silnika. Monitorowanie utraty fazy i kolejności faz zapobiega uszkodzeniom mechanicznym spowodowanym odwrotnym obrotem. Wszystkie zdarzenia związane z wyłączeniem są oznaczane czasem i zapisywane w rejestrze usterek, z konfigurowalną liczbą prób automatycznego resetowania, zanim blokada będzie wymagała interwencji operatora.
Przetwornica częstotliwości jest wybierana do pracy z pompą o zmiennym momencie obrotowym i znamionowym przeciążeniu 110% przez 60 sekund. Możliwość startu w locie umożliwia płynny restart pompy wybiegowej bez wyłączania z powodu przetężenia. Programowanie częstotliwości pomijanych pozwala uniknąć pasm rezonansu mechanicznego. Automatyczna optymalizacja energii zmniejsza prąd magnesowania silnika przy niewielkim obciążeniu, oszczędzając dodatkową energię, gdy pompa pracuje poniżej pełnej prędkości. Wbudowany dławik obwodu DC i filtr RFI minimalizują wprowadzanie harmonicznych prądu do zasilania.
Zamontowany na drzwiach kolorowy ekran dotykowy wyświetla w czasie rzeczywistym ciśnienie i wartość zadaną systemu, stan poszczególnych pomp, łączne godziny pracy i liczbę uruchomień każdej pompy, aktywne alarmy z historią usterek oraz dostęp do parametrów chroniony hasłem. Ręczne sterowanie ręczne wspomaga czynności związane z uruchomieniem i konserwacją.
Standard RS485 Modbus RTU łączy się z lokalnym sprzętem SCADA lub telemetrycznym. Opcjonalna bramka w chmurze 4G lub Ethernet umożliwia zdalny dostęp za pośrednictwem przeglądarki internetowej lub aplikacji na smartfona, dostarczając w czasie rzeczywistym ciśnienie, stan pompy, zużycie energii i powiadomienia alarmowe. Operatorzy mogą zdalnie dostosowywać wartości zadane ciśnienia do określonych wymagań systemu.
W szafce stojącej zastosowano blachę stalową ocynkowaną o grubości 1,5–2,0 mm z powłoką proszkową odporną na promieniowanie UV. IP54 jest standardem dla pompowni wewnętrznych. Dostępne są wersje IP55 lub IP65 dla środowisk zewnętrznych i uzdatniania wody. Wentylacja z wymuszonym obiegiem powietrza z termostatycznym sterowaniem wentylatorem utrzymuje temperaturę wewnętrzną w zakresie roboczym falownika. W przypadku instalacji zewnętrznych w klimacie tropikalnym lub pustynnym można zamówić daszek przeciwsłoneczny i grzejnik antykondensacyjny. Wejście kabla odbywa się poprzez płyty podłogowe w podstawie szafy. Szafa została zaprojektowana i wykonana zgodnie z normą IEC 61439-1/2, a wszystkie komponenty posiadają oznaczenie CE i dostępne są certyfikaty regionalne.
P1: W jaki sposób szafka utrzymuje stałe ciśnienie?
Czujnik ciśnienia na głównym kolektorze wody w sposób ciągły mierzy ciśnienie w systemie i wysyła sygnał 4–20 mA do sterownika. Algorytm PID sterownika porównuje rzeczywiste ciśnienie z wartością docelową ustawioną przez użytkownika. Jeśli ciśnienie spadnie, zwiększa się częstotliwość wyjściowa VFD, aby przyspieszyć pompę. Jeśli ciśnienie wzrasta, spowalnia pompę. Ta regulacja w zamkniętej pętli działa w sposób ciągły, zazwyczaj utrzymując ciśnienie w zakresie ±0,02 MPa od wartości zadanej.
P2: Ile pomp może sterować szafką sterującą zaopatrzeniem w wodę o stałym ciśnieniu?
Konfiguracje standardowe obsługują od 1 do 6 pomp, przy czym najczęstszym rozwiązaniem są 2 lub 3 pompy. W układach z wieloma pompami pojedynczy napęd VFD napędza pompę o zmiennej prędkości, podczas gdy dodatkowe pompy uruchamiają się ze stałą prędkością w miarę wzrostu zapotrzebowania. Cała logika sekwencjonowania pomp, naprzemienności i przełączania usterek jest wbudowana w sterownik.
P3: Jaka jest różnica między tą szafką a instalacją oddzielnych napędów VFD na każdej pompie?
Szafa zapewnia kompletny system sterowania — logikę sekwencjonowania pomp, pętlę PID ciśnienia, automatyczną zmianę, przełączanie usterek, funkcję uśpienia/wybudzenia i pojedynczy interfejs użytkownika — wszystko okablowane i przetestowane fabrycznie. Indywidualne napędy VFD nie są w stanie koordynować pracy wielu pomp bez znaczących prac inżynieryjnych z zewnątrz.
P4: Czy system może działać ze zbiornikiem magazynującym lub bez niego?
Obydwa. W przypadku napełniania zbiornika sterownik utrzymuje ciśnienie w układzie, podczas gdy czujnik poziomu w zbiorniku zapewnia uprawnienia do uruchamiania/zatrzymywania. W bezpośredniej konfiguracji głównej sterownik utrzymuje ciśnienie w rurociągu bezpośrednio w rurociągu dystrybucyjnym, modulując prędkość pompy w celu dopasowania do zapotrzebowania konsumenta bez konieczności stosowania zbiornika magazynującego.
P5: Jakie typy pomp są kompatybilne?
Szafa steruje standardowymi trójfazowymi silnikami indukcyjnymi stosowanymi w zatapialnych pompach wiertniczych, pionowych pompach wielostopniowych, poziomych pompach odśrodkowych z wlotem końcowym i pompach wspomagających inline, w zakresie 380–480 V, 50/60 Hz. Silniki z magnesami trwałymi można również napędzać za pomocą kompatybilnych napędów VFD.
P6: Jaki zakres mocy jest dostępny?
Konfiguracje standardowe obejmują zakres od 0,75 kW do 400 kW. Dobór szafy opiera się na liczbie pomp, prądzie pełnego obciążenia silnika każdej pompy i poziomie usterek w miejscu instalacji. Nasi inżynierowie wybiorą napęd VFD, styczniki, wyłączniki automatyczne i system szyn zbiorczych na podstawie danych pompy.
P7: Jakie opcje zdalnego monitorowania są dostępne?
Standard RS485 Modbus RTU łączy się z witryną SCADA. Opcjonalne bramy 4G lub Ethernet łączą się z platformą chmurową, zapewniając dostęp za pośrednictwem przeglądarki internetowej lub aplikacji na smartfona do ciśnienia w czasie rzeczywistym, stanu pompy, zużycia energii, alarmów o usterkach i danych historycznych. Powiadomienia SMS lub aplikacje push ostrzegają operatorów o usterkach.
P8: Jakiej konserwacji wymaga szafa?
Comiesięczny przegląd uszczelek drzwi i filtrów wentylacyjnych. Kwartalna kontrola zakończeń zasilania. Coroczny test funkcjonalny urządzeń zabezpieczających i logiki zmian. Wentylatory chłodzące VFD i kondensatory obwodu prądu stałego mają żywotność 5–10 lat i są wymienne. Przetwornik ciśnienia należy kalibrować co roku.
P9: W jaki sposób ten system oszczędza energię w porównaniu z tradycyjnym pompowaniem?
Pompa o stałej prędkości obrotowej z zaworem dławiącym marnuje energię na pompowanie w przypadku sztucznego ograniczenia. VFD dopasowuje prędkość pompy bezpośrednio do zapotrzebowania. Ponieważ moc pompy skaluje się z sześcianem prędkości, pompa pracująca z prędkością 80% pobiera około 50% energii przy pełnej prędkości. Dzięki trybowi uśpienia w okresach zerowego zapotrzebowania instalacje zazwyczaj osiągają redukcję energii o 20% do 40%.
Miejski zarząd wodociągów w dużym azjatyckim mieście zarządzał ponad 80 stacjami wspomagania zaopatrzenia w wodę drugorzędnych obsługującymi społeczności mieszkalne w wieżowcach. Każda stacja dostarczała od 200 do 800 mieszkań w wieżach od 18 do 35 pięter. Istniejące urządzenia ulegały starzeniu – niektóre stacje wykorzystywały zbiorniki dachowe z napełnianiem zaworami pływakowymi, inne wykorzystywały zestawy pompowe o stałej prędkości obrotowej z zaworami redukcyjnymi. Władze miasta zleciły modernizację w celu poprawy jakości ciśnienia, usunięcia zbiorników dachowych ze względów zdrowia publicznego i zmniejszenia zużycia energii podczas pompowania.
Każda stacja wspomagająca obsługiwała wieżę o odrębnym profilu zapotrzebowania: ostre szczyty poranne i wieczorne, umiarkowane zapotrzebowanie w ciągu dnia i przepływ prawie zerowy w nocy. Istniejące pompy o stałej prędkości pracowały z pełną wydajnością niezależnie od zapotrzebowania, upuszczając nadciśnienie przez zawory redukcyjne. Spowodowało to marnowanie znacznej ilości energii podczas generowania ciepła i hałasu w pompowniach. Ze względu na nowe przepisy zdrowotne konieczne było usunięcie zbiorników dachowych, a władze zażądały od wszystkich nowych stacji raportowania danych do centralnej platformy SCADA. Przestrzeń fizyczna również była ograniczona — większość pijalni została przeniesiona do piwnic o ograniczonej wysokości sufitu i ograniczonym dostępie.
Po udanym pilotażu na trzech stacjach władze wybrały fabrycznie zaprojektowane szafy stałociśnieniowe. W pojedynczej obudowie mieścił się przetwornik VFD, sterownik, styczniki wyjściowe dla trzech pionowych pomp wielostopniowych, interfejs ciśnieniowy i ekran dotykowy HMI — co odpowiadało wymiarom starego panelu. Sterowanie ciśnieniem PID umożliwiło całkowite usunięcie zaworów redukcyjnych. Pompa główna zmieniała prędkość w zależności od zapotrzebowania, a w razie potrzeby dopasowywano dodatkowe pompy. Przez noc system spał, a ciśnienie utrzymywało małe naczynie przeponowe.
Ciśnienie wody w mieszkaniach na najwyższych piętrach ustabilizowało się na regulacyjnym minimum niezależnie od zapotrzebowania, bez nadmiernego ciśnienia na niższych piętrach, które powodował stary system. Zużycie energii mierzono na każdą stację i przesyłano do systemu SCADA władz za pośrednictwem protokołu Modbus, zapewniając operatorom widoczność w czasie rzeczywistym i możliwość zdalnego dostosowania wartości zadanych ciśnienia dla określonej wysokości każdej wieży.
W pierwszym etapie w ciągu 18 miesięcy zainstalowano trzydzieści dwie szafy stałociśnieniowe. W każdej szafce załadowano wstępnie dane pompy i wartości zadane ciśnienia dopasowane do konkretnej wieży. Odbiór na miejscu podłączenia zasilania sieciowego, kabli silnika pompy i przetwornika ciśnienia — zwykle trwa jeden dzień na stację.
● Skargi na ciśnienie ze strony mieszkańców najwyższych pięter w 32 społecznościach spadły do zera w ciągu trzech miesięcy od oddania do użytku.
● Zużycie energii przez pompę spadło średnio o 35% w porównaniu z poprzednią wartością bazową dla stałej prędkości, przekraczając docelowy poziom 25% ustalony przez władze.
● Zbiorniki dachowe zostały wycofane z eksploatacji i usunięte, co wyeliminowało powiązane koszty konserwacji i zapewniania zgodności z przepisami dotyczącymi jakości wody.
● Dwuosobowy zespół operacyjny zarządza obecnie wszystkimi 32 stacjami zdalnie z centralnego systemu SCADA.
● Władza ujednoliciła szafy stałociśnieniowe dla pozostałych 50 stacji; obecnie trwa druga faza.
