Panel sterowania HVAC

Każdy panel sterowania HVAC jest projektowany zgodnie ze specyficznymi wymaganiami układu mechanicznego, którym zarządza — niezależnie od tego, czy jest to pojedyncza centrala wentylacyjna w obudowie kompaktowej, instalacja agregatów chłodniczych z wieloma pompami i wieżami chłodniczymi, czy też system zarządzania strefami VAV obejmujący cały budynek. Obudowa panelu mieści pełną infrastrukturę elektryczną: izolację przychodzącego zasilania, ochronę obwodów, rozruszniki silników (bezpośrednio, gwiazda-trójkąt, softstarty lub przetwornice częstotliwości), przekaźniki sterujące, blokady bezpieczeństwa oraz dedykowany sterownik — zazwyczaj sterownik PLC lub DDC — z zaciskami czujników terenowych dla wejść temperatury, wilgotności, ciśnienia, przepływu i jakości powietrza. Montowany na drzwiach ekran dotykowy HMI lub wyświetlacz klawiatury zapewnia operatorowi widoczność systemu w czasie rzeczywistym i kontrolę parametrów. Łączność poprzez BACnet, Modbus lub Ethernet/IP umożliwia bezproblemową integrację z systemami zarządzania budynkiem (BMS). Obudowy o stopniu ochrony od IP42 do IP65 są odpowiednie dla wewnętrznych pomieszczeń mechanicznych, platform na dachu i odsłoniętych lokalizacji zewnętrznych. Kompleksowe systemy zabezpieczeń obejmują zwarcie, przeciążenie, utratę fazy, zbyt niskie/przepięcie oraz upływ uziemienia w każdym obwodzie, z obowiązkowymi blokadami bezpieczeństwa podłączonymi na stałe w celu wyłączenia alarmu pożarowego, ochrony przed zamarzaniem i zabezpieczenia przed przepływem powietrza. Zachowana jest pełna zgodność z normami IEC 61439-1/2, IEC 60364 i regionalnymi normami bezpieczeństwa elektrycznego.

Idealne zastosowania

Od pojedynczej centrali wentylacyjnej po centralę obejmującą cały kampus, panele sterowania HVAC zapewniają scentralizowaną inteligencję elektryczną, która zapewnia bezpieczną, wydajną pracę systemów mechanicznych i koordynację z szerszą siecią automatyki budynku.

Komercyjne budynki biurowe i inwestycje o mieszanym przeznaczeniu

W dużych wieżowcach biurowych, centrach handlowych i kompleksach o mieszanym przeznaczeniu znajduje się wiele central wentylacyjnych, agregatów chłodniczych, wież chłodniczych i stref wentylacyjnych. Panele sterowania HVAC centralizują sterowanie i ochronę każdego pakietu mechanicznego — panel AHU zarządzający wentylatorami nawiewnymi i powrotnymi, wężownicami chłodniczymi, przepustnicami ekonomizera i stanem filtrów lub panel instalacji chłodniczej ustawiający kolejność wielu sprężarek, pomp głównych i wtórnych oraz wentylatorów chłodni kominowych. Integracja z BMS budynku poprzez BACnet/IP lub Modbus umożliwia zarządcom obiektów monitorowanie i regulację wszystkich systemów z centralnej stacji roboczej.

Obiekty przemysłowe i produkcyjne

Fabryki, zakłady przetwórcze i magazyny często wymagają dedykowanej wentylacji i chłodzenia procesowego, niezależnego od komfortowej klimatyzacji. Panele sterowania w tych środowiskach zarządzają wentylatorami wyciągowymi dużej mocy, jednostkami powietrza uzupełniającego, systemami odpylania i agregatami chłodniczymi procesowymi. Sterowanie oparte na sterownikach PLC z przemysłowymi protokołami komunikacyjnymi obsługuje złożoną logikę blokad — taką jak koordynacja wentylacji z działaniem linii produkcyjnej lub wyciągiem z pieca procesowego. Wytrzymałe obudowy ze zwiększoną ochroną przed kurzem i wilgocią radzą sobie z trudnymi warunkami otoczenia.

Centra danych i obiekty o znaczeniu krytycznym

Chłodzenie centrum danych to kluczowa funkcja działająca 24 godziny na dobę, 7 dni w tygodniu. Panele sterowania HVAC zarządzające centralami wentylacyjnymi w pomieszczeniach komputerowych (CRAH), klimatyzatorami w pomieszczeniach komputerowych (CRAC), pompami wody lodowej i wentylatorami skraplaczy zostały zaprojektowane pod kątem redundancji i niezawodności. Wejście podwójnego zasilania, integracja automatycznego przełącznika zasilania i niezawodne wyjścia alarmowe zapewniają ciągłość chłodzenia nawet w przypadku zakłóceń w dostawie prądu. Wysoka dokładność kontroli temperatury i wilgotności, dzięki łączności Modbus/BACnet z platformą zarządzania infrastrukturą centrum danych (DCIM), zapewnia monitorowanie środowiska w czasie rzeczywistym.

Szpitale i placówki opieki zdrowotnej

Sale operacyjne, izolatki, pomieszczenia czyste i oddziały ogólne wymagają określonej jakości powietrza, temperatury, wilgotności i zależności ciśnienia. Panele sterowania HVAC w placówkach służby zdrowia zarządzają tymi precyzyjnymi środowiskami. Krytyczne funkcje alarmowe — wysoka/niska temperatura, wahania wilgotności, utrata przepływu powietrza i stan filtra — są podłączone na stałe do systemu przywołania pielęgniarki lub centralnego systemu monitorowania. Panele zaprojektowano z myślą o łatwości konserwacji i zawierają elementy izolujące, umożliwiające obsługę bez wyłączania systemu.

Hotele, kurorty i hotelarstwo

Komfort gości jest najważniejszy. Panele sterujące HVAC zarządzają centralnymi instalacjami chłodniczymi, systemami kotłów, centralami wentylacyjnymi obsługującymi przestrzenie publiczne i sterownikami strefowymi klimakonwektorów na piętrach gościnnych. Wstępnie zaprogramowane harmonogramy oparte na obłożeniu zmniejszają zużycie energii w okresach niskiego obłożenia, zapewniając jednocześnie, że pokoje gościnne osiągną nastawy komfortu przed godziną zameldowania.

Kampusy edukacyjne i budynki instytucjonalne

Budynki uniwersyteckie, szkoły i obiekty rządowe rozmieszczone w wielu strukturach korzystają ze standardowych platform paneli sterowania HVAC. Pomieszczenie mechaniczne każdego budynku jest obsługiwane przez dedykowane panele dla central wentylacyjnych, pomp i terminali, a wszystkie są połączone siecią z systemem BMS obejmującym cały kampus. Takie podejście upraszcza szkolenia w zakresie konserwacji i zarządzanie częściami zamiennymi.

Głębokie nurkowanie techniczne

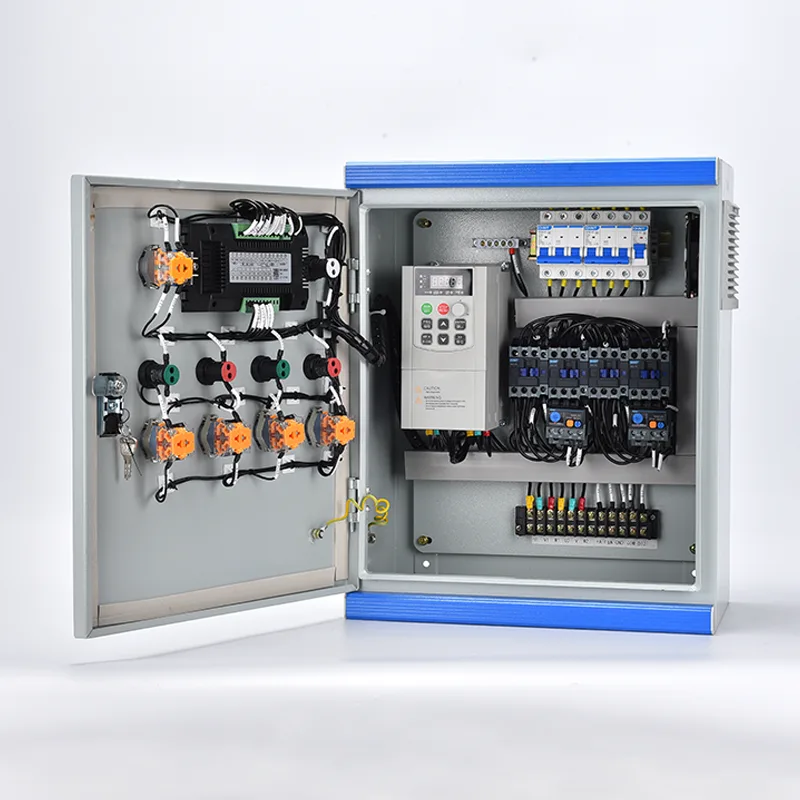

Panele sterowania HVAC zostały zaprojektowane jako kompleksowe zespoły dystrybucji zasilania, sterowania silnikiem i automatyki — każdy projektowany na zamówienie, aby pasował do harmonogramu i sekwencji działania sprzętu mechanicznego.

Dystrybucja mocy i ochrona obwodów

Sekcja dopływowa zasilana jest prądem trójfazowym (zwykle 400 V/480 V, 50/60 Hz) poprzez zamykany główny rozłącznik lub wyłącznik automatyczny, a wytrzymałość na zwarcie jest obliczana na podstawie dostępnego prądu zwarciowego w obiekcie. Dystrybucja na dalszym etapie jest zorganizowana według funkcji urządzenia: oddzielne gałęzie dla wentylatorów, pomp, sprężarek i obwodów sterujących. Ochronę obwodu silnika zapewniają wyłączniki termomagnetyczne lub rozłączniki bezpiecznikowe dopasowane do prądu pełnego obciążenia silnika, z przekaźnikami przeciążeniowymi (elektronicznymi lub termicznymi) zapewniającymi krzywe zadziałania klasy IEC 10/20/30. Zasilanie sterujące — zazwyczaj 24 VAC, 24 VDC lub 230 VAC — pochodzi z dedykowanego transformatora sterującego z niezależnie zabezpieczonymi obwodami wtórnymi, izolującymi elektronikę sterującą od stanów nieustalonych po stronie zasilania.

Sterowanie silnikiem i metody rozruchu

W zależności od wielkości silnika, wymagań dotyczących momentu rozruchowego i tolerancji układu mechanicznego na prąd rozruchowy, panel uwzględnia odpowiednią metodę rozruchu:

●  Bezpośrednio (DOL): dla mniejszych wentylatorów i pomp o mocy do około 7,5 kW

●  Gwiazda-trójkąt: dla silników średniej mocy, gdzie wymagany jest zmniejszony prąd rozruchowy

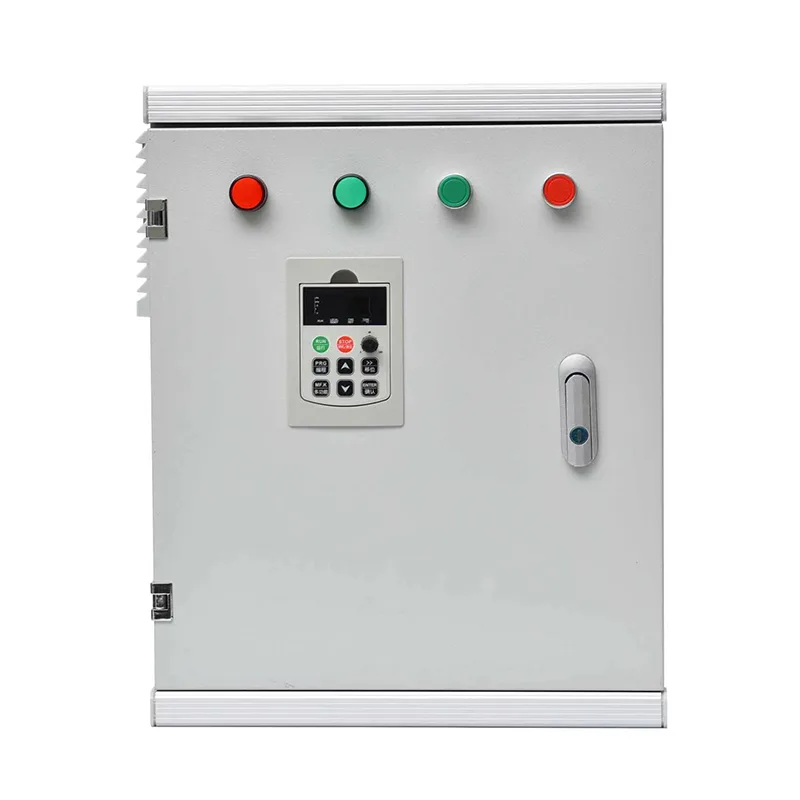

●  Miękki rozrusznik: do pomp i wentylatorów, gdzie płynny rozruch eliminuje uderzenia wodne i poślizg paska

●  Przemiennik częstotliwości (VFD): do zastosowań wymagających modulacji prędkości w zależności od zapotrzebowania — np. wentylatory nawiewne centrali wentylacyjnej sterowane ciśnieniem statycznym w kanale lub wtórne pompy wody lodowej reagujące na różnicę ciśnień w pętli

Przetwornice częstotliwości mają wbudowaną funkcję ograniczania harmonicznych (dławiki łącza prądu stałego) i wyjściowe filtry dV/dt tam, gdzie długości kabli przekraczają ograniczenia producenta. Wszystkie napędy są skonfigurowane do komunikacji szeregowej ze sterownikiem panelu w celu uzyskania prędkości odniesienia i informacji zwrotnej o stanie.

Platforma kontrolerów: PLC vs. DDC

Architekturę sterowania dobiera się na podstawie złożoności aplikacji i wymagań integracyjnych:

●  Sterowniki DDC są typowe dla komercyjnych zastosowań HVAC integrujących się z systemem BMS za pośrednictwem natywnego protokołu BACnet MS/TP lub BACnet/IP. Wstępnie zaprogramowane biblioteki aplikacji obejmują standardowe sekwencje centrali, agregatu chłodniczego i kotła.

● Sterowanie oparte na sterowniku PLC jest zalecane w środowiskach przemysłowych, w przypadku złożonego sekwencjonowania wielu sprężarek lub tam, gdzie system musi współpracować ze sprzętem innym niż HVAC, np. maszynami procesowymi. Platformy PLC obsługują logikę drabinkową, bloki funkcyjne lub programowanie w tekście strukturalnym z komunikacją Profinet, Ethernet/IP lub Modbus TCP.

● Obie platformy wykonują zdefiniowaną sekwencję operacji: harmonogramy czasowe, pętle PID temperatury/ciśnienia, sekwencjonowanie startu/zatrzymania, generowanie alarmów i rejestrowanie czasu działania.

Interfejs czujnika i okablowanie w terenie

Dedykowane listwy zaciskowe umożliwiają okablowanie czujników temperatury (termistory NTC, RTD, 4–20 mA), przetworników i przełączników ciśnienia, czujników wilgotności, przełączników sprawdzających przepływ powietrza montowanych w kanałach, przełączników różnicy ciśnień dla stanu filtra oraz sygnałów zwrotnych zaworu/siłownika. Wszystkie wejścia analogowe są filtrowane i zabezpieczone przed indukowanymi stanami przejściowymi. Wejścia cyfrowe są indywidualnie izolowane za pomocą transoptorów lub przekaźników pośrednich. Wykrywana jest awaria czujnika i alarmowana za pomocą konfigurowalnych strategii awaryjnych — na przykład domyślna praca wentylatora ze stałą prędkością w przypadku utraty czujnika ciśnienia w kanale.

HMI i interfejs operatora

Montowany na drzwiach kolorowy ekran dotykowy HMI (zwykle 7-calowy lub większy) lub dyskretne wskaźniki LED i przyciski zapewniają lokalny interfejs operatora. Interfejs HMI wyświetla w czasie rzeczywistym grafikę stanu systemu — temperaturę, wilgotność, ciśnienie, czas pracy sprzętu, trendy zużycia energii — za pomocą konfigurowanych przez użytkownika pulpitów nawigacyjnych. Korekty parametrów są chronione hasłem z wieloma poziomami dostępu (operator, nadzorca, inżynier). Ogłaszanie alarmów obejmuje rejestrację zdarzeń ze znacznikiem czasu i śledzeniem potwierdzeń. W przypadku paneli zintegrowanych z systemem BMS interfejs HMI może służyć jako lokalne narzędzie do sterowania i uruchamiania, a nie jako główny codzienny interfejs.

Blokady bezpieczeństwa i logika zabezpieczeń

Krytyczne funkcje bezpieczeństwa są zaimplementowane w logice przewodowej niezależnej od sterownika, zapewniając bezpieczną pracę nawet w przypadku awarii procesora:

●  Interfejs alarmu pożarowego: bezpotencjałowe wejście stykowe z centrali przeciwpożarowej wymusza wyłączenie centrali i zamknięcie klapy

●  Ochrona przed zamarzaniem: termostat niskotemperaturowy na wężownicach wodnych wyłącza urządzenie i otwiera zawór, aby zapobiec pęknięciu wężownicy

●  Sprawdzanie przepływu powietrza: przełącznik różnicy ciśnień w strumieniu powietrza zapobiega włączeniu nagrzewnicy elektrycznej lub gazowej bez zweryfikowanego przepływu powietrza

●  Wysokociśnieniowe i niskociśnieniowe przełączniki czynnika chłodniczego chronią sprężarki

●  Przełączniki sejsmiczne i wibracyjne, jeśli wymagają tego lokalne przepisy

Wszystkie blokady bezpieczeństwa są podłączone do obwodu wyłączającego głównego przekaźnika sterującego lub sterownika PLC bezpieczeństwa, zapewniając natychmiastowe i bezwarunkowe wyłączenie.

Obudowa i konstrukcja środowiskowa

Obudowa panelu wykonana jest z blachy ocynkowanej galwanicznie lub stali nierdzewnej o grubości od 1,5 mm do 2,0 mm z wykończeniem malowanym proszkowo. Typowe oceny obejmują:

●  IP42/IP43 dla wewnętrznych pomieszczeń mechanicznych z czystym środowiskiem o kontrolowanej temperaturze

● Stopień ochrony IP54/IP55 dla pomieszczeń ze sprzętem, obudów instalacji na dachach lub lokalizacji częściowo odsłoniętych

● Stopień ochrony IP65 dla instalacji zewnętrznych narażonych na deszcz, kurz i bezpośrednie działanie promieni słonecznych

Aktywne zarządzanie ciepłem — filtrowana wentylacja z wymuszonym obiegiem powietrza z termostatycznym sterowaniem wentylatorem — jest dostępne w przypadku paneli z dużą gęstością VFD lub środowisk instalacyjnych o wysokiej temperaturze otoczenia. W przypadku szaf zewnętrznych zaleca się osłonę przeciwsłoneczną, grzałkę antykondensacyjną i okucia ze stali nierdzewnej odpornej na korozję.

Integracja komunikacji i BMS

Bramki komunikacyjne tłumaczą protokół sterownika na szkielet BMS obiektu. Dostępne są natywne adaptery BACnet (MS/TP lub IP), Modbus RTU/TCP i opcjonalne adaptery LonWorks lub Ethernet/IP. Wszystkie monitorowane punkty — temperatury, ciśnienia, natężenia przepływu, stan sprzętu, godziny pracy, dane dotyczące energii i stany alarmowe — są widoczne dla BMS. Zdalna regulacja wartości zadanej i zarządzanie harmonogramem umożliwiają scentralizowaną optymalizację zużycia energii w całym portfolio budynków.

Funkcje efektywności energetycznej

Opcjonalny zintegrowany pomiar mocy mierzy zużycie na poziomie panelu lub indywidualnego obciążenia. Sterownik może wykonywać sekwencje optymalizacji energii, takie jak chłodzenie bez ekonomizera, wentylacja sterowana zapotrzebowaniem (oparta na CO₂), optymalny start/stop i resetowanie temperatury wody lodowej w oparciu o warunki zewnętrzne — redukując roczne zużycie energii HVAC o 15% do 25% w porównaniu ze sterowaniem stałymi parametrami.

4.Często zadawane pytania

P1: Czy panel sterowania HVAC jest produktem standardowym, czy projektowanym na zamówienie dla każdego projektu?

Każdy panel jest projektowany na zamówienie, aby pasował do harmonogramu wyposażenia mechanicznego projektu, kolejności operacji i listy obciążeń elektrycznych. Nasi inżynierowie ds. zastosowań pracują na podstawie schematów P&ID, arkuszy danych sprzętu i specyfikacji sterowania. Standaryzowane architektury wewnętrzne i biblioteki komponentów zapewniają stałą jakość przy jednoczesnym spełnieniu wymagań specyficznych dla danej lokalizacji.

P2: Jakiej platformy kontrolerów używasz — PLC czy DDC?

Oferujemy jedno i drugie i polecimy odpowiednią platformę w oparciu o Twój projekt. Sterowniki DDC (natywne dla BACnet) nadają się do zastosowań w budynkach komercyjnych z integracją z BMS. Sterowniki PLC są przeznaczone do obiektów przemysłowych, złożonych sekwencji lub tam, gdzie wymagana jest integracja ze sprzętem innym niż HVAC. Dostępna jest obsługa wielu dostawców — współpracujemy z wiodącymi markami i możemy dostarczać alternatywy na otwartych platformach.

P3: Jakimi urządzeniami HVAC może sterować panel?

Nasze panele są skonfigurowane dla wszystkich popularnych urządzeń HVAC: centrale wentylacyjne (o stałej objętości i VAV), kompaktowe jednostki dachowe, agregaty chłodnicze (chłodzone powietrzem i wodą), systemy kotłów, wieże chłodnicze, systemy pomp (pierwotne, wtórne i trzeciorzędne), klimakonwektory, wentylatory do odzyskiwania ciepła i systemy wyciągowe/oddymiające. Panele wielourządzeniowe zarządzające całym pomieszczeniem mechanicznym to standardowa oferta.

P4: Czy panel można zintegrować z naszym istniejącym systemem zarządzania budynkiem?

Tak. Dostępne są protokoły komunikacyjne, w tym BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP i LonWorks. Potwierdzimy konkretny protokół, szybkość transmisji i listę punktów na etapie inżynieryjnym, aby zapewnić bezproblemową integrację typu plug-and-play z Twoim systemem BMS.

P5: Jakie standardy bezpieczeństwa i certyfikaty spełniają panele?

Panele są projektowane i testowane zgodnie z normą IEC 61439-1/2 dla zestawów rozdzielnic i sterownic niskiego napięcia. Wszystkie komponenty posiadają oznakowanie CE. Dostępne są dodatkowe certyfikaty regionalne (UL, UKCA itp.). Do każdego panelu dostarczana jest pełna dokumentacja testu odbioru fabrycznego (FAT), obejmująca weryfikację obwodu, test rezystancji izolacji, test sekwencji funkcjonalnej i walidację blokady bezpieczeństwa.

P6: W jaki sposób panel jest testowany przed wysyłką?

Każdy panel przechodzi kompleksowy test odbioru fabrycznego, obejmujący: weryfikację okablowania punkt-punkt, test rezystancji izolacji (obwody zasilania i sterowania), pełne testy funkcjonalne wszystkich rozruszników silników i napędów, sprawdzenie pętli we/wy sterownika, testy symulowanej sekwencji operacji względem zatwierdzonej narracji sterowania, testowanie HMI i interfejsu komunikacyjnego oraz weryfikację funkcji blokady bezpieczeństwa. Wraz z panelem dostarczany jest szczegółowy raport FAT.

P7: Jaka konserwacja jest wymagana po instalacji?

Zalecana coroczna konserwacja obejmuje: obrazowanie termiczne połączeń zasilania w celu identyfikacji luźnych końcówek, kontrolę działania blokad bezpieczeństwa i wyłączników awaryjnych, weryfikację kalibracji czujnika, kontrolę wentylatorów chłodzących i stanu filtra oraz ogólne czyszczenie wnętrza obudowy. Dostęp do wszystkich komponentów odbywa się przez przednie drzwi; krytyczne części zamienne, takie jak bezpieczniki i cewki styczników, są określone w dostarczonej instrukcji konserwacji.

P8: Czy możecie wesprzeć uruchomienie w terenie?

Do każdego panelu dołączona jest pomoc w zdalnym uruchomieniu za pośrednictwem połączenia wideo. W zależności od lokalizacji i zakresu projektu można zorganizować usługi uruchomienia na miejscu i integracji z systemem BMS.

Nowy terminal międzynarodowego lotniska — wdrożenie panelu sterowania HVAC

Tło

Aby sprostać rosnącemu zapotrzebowaniu na przepustowość, duże międzynarodowe lotnisko na Bliskim Wschodzie zbudowało nowy terminal pasażerski. Terminal o powierzchni ponad 700 000 metrów kwadratowych wymagał kompleksowej infrastruktury HVAC, aby utrzymać komfort pasażerów w halach odlotów, halach przylotów, strefach handlowych, poczekalniach i obszarach obsługi bagażu w ekstremalnych temperaturach zewnętrznych sięgających 50°C.

Wyzwanie

Projekt mechaniczny przewidywał centralną instalację agregatów chłodniczych z 12 chłodzonymi wodą agregatami odśrodkowymi, 48 centralami wentylacyjnymi o mocy od 15 kW do 160 kW, licznymi zestawami pomp wody lodowej (pierwotnymi i wtórnymi), wentylatorami wież chłodniczych, wentylatorami do odzyskiwania energii oraz dedykowaną wentylacją dla zamkniętych obszarów obsługi bagażu i zakładów. Cały sprzęt został rozmieszczony w wielu podłogach mechanicznych i obudowach instalacji na dachach.

Wykonawca robót elektrycznych stanął przed trudnym harmonogramem budowy. Produkcja na miejscu indywidualnych paneli sterowania dla każdego elementu wyposażenia wymagałaby obecności dużej liczby elektryków na miejscu przez dłuższy czas, wprowadziłaby różnice w jakości i ryzykowała błędy w koordynacji pomiędzy podwykonawcami instalacji elektrycznych i sterujących. Operator lotniska zlecił także pełną integrację sieci BACnet z korporacyjnym systemem BMS obiektu w celu scentralizowanego zarządzania energią i konserwacji predykcyjnej.

Dlaczego fabrycznie zaprojektowane panele sterowania HVAC?

Zespół projektowy zdecydował się zakupić wszystkie panele sterowania HVAC jako fabrycznie zaprojektowane i wstępnie przetestowane zespoły. Zalety były decydujące:

●  Każdy panel został zaprojektowany na podstawie harmonogramu sprzętu mechanicznego i sekwencji działań konsultanta ds. kontroli, zapewniając dopasowanie jeden do jednego pomiędzy każdym panelem i przypisanym mu sprzętem.

● Cała wewnętrzna dystrybucja zasilania, ochrona silnika, falowniki, okablowanie sterujące, logika PLC/DDC i konfiguracja HMI zostały w pełni zmontowane i przetestowane w fabryce przed wysyłką, co skróciło czas potrzebny na montaż panelu, podłączenie zasilania i zakończenie kabli czujników polowych.

●  Brama komunikacyjna BACnet została wstępnie skonfigurowana, a pełna lista punktów została dostarczona integratorowi BMS przed przybyciem paneli, co wyeliminowało długotrwałe debugowanie protokołu w terenie.

●  Blokady bezpieczeństwa — wyłączenie alarmu pożarowego, zabezpieczenie przed zamarzaniem wężownic wody lodowej, blokada przepływu powietrza dla nagrzewnic elektrycznych — zostały okablowane na stałe w fabryce po udokumentowanej weryfikacji, spełniając rygorystyczne wymagania bezpieczeństwa władz lotniska.

●  Spójna konstrukcja paneli we wszystkich 48 centralach wentylacyjnych uprościła szkolenie operatorów i magazynowanie części zamiennych dla zespołu obsługi lotniska.

Zastosowanie

Wyprodukowano i dostarczono osiemdziesiąt sześć paneli sterowania HVAC — obejmujących agregaty chłodnicze, pompy, centrale wentylacyjne i systemy odzyskiwania energii. Rozmiary paneli sięgały od kompaktowych obudów do montażu na ścianie dla małych jednostek wentylacyjnych po wielosekcyjne szafki podłogowe dla central wentylacyjnych o mocy 160 kW ze zintegrowanymi VFD. Wszystkie panele zawierały bramki komunikacyjne BACnet/IP i montowane na drzwiach ekrany dotykowe HMI umożliwiające dostęp lokalnego operatora. Panele zostały wysłane wstępnie zaprogramowane i przetestowane w systemie FAT, z pakietem dokumentacji każdego panelu obejmującym schematy okablowania powykonawczego, wydruki logiki sterownika i certyfikaty FAT.

Wyniki

●  Czas uruchomienia na miejscu został skrócony o około 50% w porównaniu z szacunkami budżetowymi opartymi na tradycyjnych panelach wytwarzanych na miejscu, co pomogło terminalowi dotrzymać terminu otwarcia.

●  Fabryczny program FAT zidentyfikował i naprawił 12 konfliktów logiki sekwencji podczas testów wstępnych — problemy, które w przeciwnym razie pojawiłyby się podczas kosztownego rozwiązywania problemów na miejscu.

●  Pełną integrację sieci BACnet z lotniskowym BMS osiągnięto w ciągu trzech tygodni od zasilenia panelu, przy czym wszystkie 86 paneli raportowało dane operacyjne i przyjmowało polecenia nadzoru.

●  W pierwszym roku działania dane zarejestrowane przez BMS umożliwiły zespołowi obsługującemu obiekt optymalizację harmonogramów resetowania temperatury wody lodowej, osiągając 12% redukcję zużycia energii przez instalację agregatów chłodniczych w porównaniu z pierwotnym założeniem projektowym.

●  Wykonawca konserwacji lotniska zgłosił minimalne prace naprawcze, uznając, że ujednolicony projekt panelu i obszerna dokumentacja umożliwiły skuteczne zapoznanie się zespołu.
