Szafka softstartera

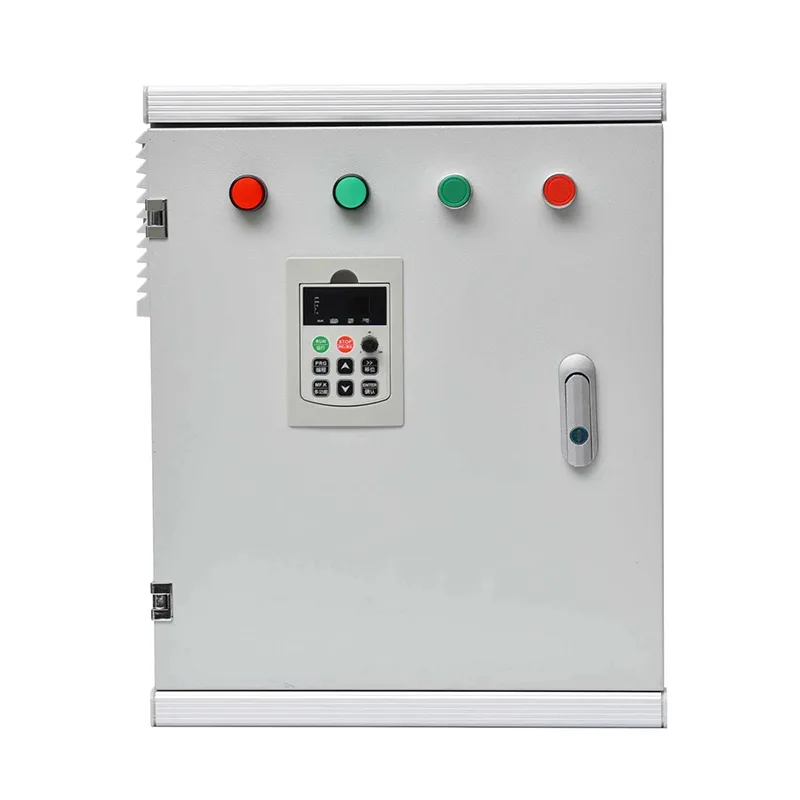

Szafka softstartera oferowana przez wiodącego chińskiego producenta Csivei obejmuje 3-fazowy moduł softstartu (o mocy od 7,5 do 800 kW, 380–690 V), wyłącznik nadprądowy lub rozłącznik bezpiecznikowy, wbudowany stycznik obejściowy, przekaźnik przeciążeniowy silnika i transformator sterujący. Charakterystyki rozruchu — programowalne ograniczenie prądu, czas narastania napięcia i początkowy moment obrotowy — ustawia się za pomocą klawiatury cyfrowej lub interfejsu HMI. Opcjonalne funkcje obejmują rampę łagodnego zatrzymania dla systemów pomp, zapobiegającą uderzeniom hydraulicznym. Ochrona obejmuje zwarcie, przeciążenie, utratę fazy, zbyt niskie/przepięcie i przegrzanie tyrystora. Standardowa komunikacja poprzez Modbus RTU umożliwia połączenie z systemem DCS lub SCADA; dostępne są opcjonalne Profibus, Profinet lub Ethernet/IP. Obudowa wolnostojąca wykonana jest ze stali ocynkowanej z wykończeniem malowanym proszkowo, o stopniu ochrony IP42 do IP55, odpowiednia do wewnętrznych pomieszczeń elektrycznych i zapylonych środowisk przemysłowych.

Aplikacje produktów

W przypadku silników, które pracują ze stałą prędkością, ale wymagają delikatnego rozruchu w celu ochrony napędzanego sprzętu i sieci elektrycznych, szafka miękkiego rozrusznika stanowi kompaktową, niewymagającą konserwacji alternatywę dla rozruszników bezpośrednich lub gwiazda-trójkąt.

Przepompownie wody i ścieków

Pompy do poboru wody surowej, wspomagające i tłoczące korzystają z miękkiego rozruchu, który eliminuje uderzenia wodne w rurociągach i zmniejsza zużycie mechaniczne wirników i sprzęgieł pomp. Wbudowana funkcja miękkiego zatrzymania dodatkowo tłumi uderzenie zaworu zwrotnego i skoki ciśnienia. Praca w trybie obejścia podczas pracy w stanie ustalonym zapewnia minimalne wytwarzanie ciepła w szafie, nawet w przepompowniach o ograniczonej wentylacji.

Systemy wentylatorów i sprężarek HVAC

Agregaty chłodnicze, wentylatory wież chłodniczych i duże silniki central wentylacyjnych w budynkach komercyjnych mogą pobierać wysokie prądy rozruchowe, które powodują migotanie świateł i obciążenie elementów sterujących generatora. Szafy z softstarterami ograniczają prąd rozruchowy do 3–4-krotności pełnego obciążenia, zapobiegając spadkom napięcia. Styczniki obejściowe eliminują ciągłe straty tyrystorów, utrzymując efektywność energetyczną systemu podczas długich godzin pracy budynku.

Przenośniki i kruszarki dla górnictwa i kamieniołomów

Przenośniki taśmowe i kruszarki skał wymagają delikatnego przyłożenia momentu obrotowego podczas rozruchu, aby chronić przekładnie, złącza taśm i sprzęgła przed obciążeniami udarowymi. Regulowana funkcja szybkiego startu softstartera zapewnia krótki impuls o wysokim momencie obrotowym przed rozpoczęciem rampowania, pokonując tarcie zrywające w pełni obciążonego paska. Gdy silnik pracuje, stycznik obejściowy zapewnia chłodną i energooszczędną pracę w zapylonym środowisku o wysokiej temperaturze.

Sprężarki i mieszadła przemysłowe

Sprężarki śrubowe i tłokowe w zakładach produkcyjnych, a także mieszadła i mieszadła w procesach chemicznych, uruchamiają się pod obciążeniem i wymagają płynnego przyspieszania. Softstartery eliminują nagłe stany nieustalone momentu obrotowego, które przyspieszają zużycie łożysk i łopatek, natomiast praca w trybie obejścia zapewnia brak strat tyrystora podczas długich, ciągłych pracy.

Pompy do nawadniania rolnictwa i studni głębinowych

Pompy głębinowe do studni głębinowych i duże instalacje tryskaczowe w odległych obszarach wykorzystują softstartery, które chronią wały pomp i obudowy studni przed momentem rozruchowym. Szafy są kompatybilne z zasilaczami generatorowymi, ponieważ zmniejszony prąd rozruchowy pozwala mniejszemu generatorowi uruchomić większą pompę. Praca obejścia zmniejsza zużycie paliwa w sezonie nawadniania.

Głębokie nurkowanie techniczne

Szafka softstartera integruje softstarter tyrystorowy z pełną ochroną silnika i obwodu w jednej, okablowanej obudowie, zoptymalizowanej pod kątem przemysłowego sterowania silnikami o stałej prędkości.

Rampa napięcia oparta na tyrystorze

Softstarter steruje sześcioma antyrównoległymi prostownikami sterowanymi krzemem (SCR), po jednej parze na fazę, w celu płynnego zwiększania napięcia silnika od regulowanego początkowego poziomu momentu obrotowego (zwykle 30–60% wartości nominalnej) do pełnego napięcia w ustawionym przez użytkownika czasie rampy (0,5–60 sekund). Podczas rozruchu prąd jest ograniczony do określonej wielokrotności prądu pełnego obciążenia, zwykle 3–5x, co zapobiega przeciążeniu transformatora lub generatora. Gdy silnik osiągnie prędkość synchroniczną, wewnętrzny algorytm wykrywa spadek prądu i sygnalizuje zamknięcie stycznika obejściowego, bezpośrednio podłączając silnik do sieci. Powoduje to odcięcie prądu od tyrystorów SCR, eliminując straty w przewodzeniu i wytwarzanie ciepła.

Praca z obejściem i praca ciągła

Po uruchomieniu cały prąd silnika przepływa przez mechaniczny stycznik obejściowy, który jest przystosowany do pracy ciągłej. Tyrystory SCR pozostają wyłączone, więc softstarter nie ma żadnego wpływu na wzrost temperatury. Jest to kluczowa przewaga nad VFD w zastosowaniach o stałej prędkości — obudowa działa chłodno i wymaga minimalnej wentylacji. Jeśli zostanie wybrany miękki stop, obejście zostanie otwarte po wyłączeniu, a tyrystory SCR zostaną ponownie włączone, aby stopniowo obniżać napięcie, zapobiegając uderzeniom hydraulicznym.

Ochrona silnika i obwodu

Szafa zapewnia pełną ochronę silnika poprzez wyłącznik termomagnetyczny i elektroniczny przekaźnik przeciążeniowy z funkcją wykrywania utraty fazy i asymetrii prądu. Zabezpieczenie przeciwzwarciowe jest skoordynowane w celu zachowania integralności tyrystora SCR. Dodatkowe zabezpieczenia obejmują:

● Zabezpieczenie pod/nadnapięciowe, wyłączające przed uszkodzeniem silnika na skutek anomalii napięcia

● Wykrywanie przekroczenia temperatury tyrystora, ze stopniem alarmowym i wyłączającym

●  Wykrywanie odwrócenia fazy i utraty fazy

●  Zabezpieczenie przed utknięciem i zablokowaniem wirnika za pomocą przekaźnika

Zewnętrzne blokady bezpieczeństwa (np. wyłącznik awaryjny, wyłącznik wibracyjny) są podłączone do obwodu sterującego poprzez dedykowane zaciski.

Interfejs sterowania i komunikacja

Cyfrowa klawiatura z wyświetlaczem LCD na jednostce rozrusznika umożliwia lokalne ustawianie parametrów, sterowanie uruchamianiem/zatrzymywaniem i wyświetlanie stanu – w tym prądu silnika, napięcia i kodów błędów. W przypadku większych szaf można zintegrować interfejs HMI montowany na drzwiach. Standard RS485 Modbus RTU umożliwia zdalne uruchamianie/zatrzymywanie, pobieranie parametrów i raportowanie alarmów do systemu DCS lub SCADA. Dla wymagających sieci zakładowych dostępne są bramy Profibus DP, Profinet lub Ethernet/IP.

Obudowa i zarządzanie ciepłem

Szafka podłogowa jest wykonana z grubej blachy stalowej ocynkowanej i pokrytej farbą proszkową odporną na warunki atmosferyczne. Ponieważ ciepło tyrystorowe jest generowane tylko podczas trwających sekundy ramp rozruchu i zatrzymania, w przypadku szaf wewnętrznych często wystarczające jest naturalne chłodzenie konwekcyjne. W przypadku jednostek dużej mocy lub środowisk o wysokich temperaturach dostępne są filtrowane wentylatory nadmuchowe ze sterowaniem termostatycznym. Standardowy stopień ochrony to IP42 do IP54; wyższe oceny są dostępne dla lokalizacji zakurzonych lub na zewnątrz.

Zgodność i testowanie

Każda szafa przechodzi test odbiorczy w fabryce, obejmujący: pomiar rezystancji izolacji obwodu mocy, weryfikację obwodu wyzwalającego SCR, działanie stycznika obejściowego oraz testy funkcjonalne wszystkich zaprogramowanych profili start/stop i funkcji zabezpieczających. Zespół został zaprojektowany i przetestowany zgodnie z normą IEC 61439-1/2, a wszystkie obwody sterujące zostały przetestowane pod kątem obowiązujących norm odporności na zakłócenia.

Często zadawane pytania

P1: Kiedy powinienem wybrać szafę z softstarterem zamiast rozrusznika VFD lub DOL?

Wybierz softstarter, jeśli potrzebujesz płynnego przyspieszania silnika i zmniejszonego prądu rozruchowego, ale nie potrzebujesz ciągłej zmiany prędkości. Softstartery są prostsze, generują mniej ciepła, są tańsze i są bardziej kompaktowe niż VFD. W porównaniu do DOL eliminują przepięcia i wstrząsy mechaniczne. W porównaniu do układu gwiazda-trójkąt zapewniają w pełni regulowane parametry rozruchu i umożliwiają łagodne zatrzymanie układów pompowych.

P2: Jakie rozmiary silników może pomieścić szafa?

Szafy standardowe są skonfigurowane dla silników od 7,5 kW do 800 kW przy napięciu 400 V (trójfazowe), przy czym dla większych silników dostępne są wartości znamionowe 690 V. Dopasujemy softstarter, stycznik obejściowy i wyłącznik automatyczny do prądu znamionowego silnika. Możliwe są niestandardowe konfiguracje dla wyższych mocy.

P3: Czy szafa softstartera obsługuje rozruch wielu silników?

Tak, w układzie sekwencyjnym: pojedynczy softstarter może uruchamiać kilka silników jeden po drugim, każdy z własnym stycznikiem wyjściowym. Gdy pierwszy silnik osiągnie pełną prędkość i wykona obejście, softstarter odłącza się od niego i łączy z drugim silnikiem i tak dalej. Zmniejsza to koszty, gdy kilka pomp lub wentylatorów o podobnej wielkości korzysta ze wspólnej stacji. Jednak wszystkie silniki muszą mieć takie same lub podobne parametry rozruchowe.

P4: Co się stanie, jeśli softstarter ulegnie awarii podczas pracy silnika?

Gdy silnik osiągnie pełną prędkość i stycznik obejściowy zostanie zamknięty, silnik będzie zasilany bezpośrednio z sieci zasilającej. Jeśli płyta sterująca softstartera ulegnie awarii lub tyrystory SCR ulegną uszkodzeniu, silnik będzie nadal pracował bez zakłóceń. Usterka będzie miała wpływ tylko na następną próbę uruchomienia. Ta nieodłączna niezawodność jest główną zaletą operacyjną.

P5: Jak długa jest rampa miękkiego startu i czy można ją regulować?

Czas narastania napięcia jest w pełni regulowany, zwykle od 0,5 do 60 sekund, i w razie potrzeby można go dodatkowo wydłużyć. Początkowe napięcie rozruchowe (rozruch impulsowy) jest również regulowane. Optymalna rampa zależy od silnika i obciążenia — wystarczająco długa, aby wyeliminować wstrząsy mechaniczne, wystarczająco krótka, aby ograniczyć nagrzewanie się tyrystora podczas rozruchu.

P6: Czy softstarter radzi sobie z częstymi rozruchami?

Softstarter jest przystosowany do określonej liczby uruchomień na godzinę (zwykle do 10 rozruchów przy dużym obciążeniu). Wartość ta zależy od ustawienia prądu rozruchowego, czasu rampy i wielkości silnika. W przypadku zastosowań obejmujących bardzo częste uruchamianie (np. przenośniki indeksujące) bardziej odpowiedni może być napęd VFD. Aby dobrać odpowiedni rozmiar, skonsultuj się z nami w sprawie swojego cyklu pracy.

P7: Jakiej konserwacji wymaga szafa?

Regularna konserwacja jest minimalna: coroczna wizualna kontrola zacisków zasilania, czyszczenie filtrów wentylacyjnych (jeśli są zamontowane) i kontrola działania stycznika obejściowego. SCR nie mają ruchomych części i nie ulegają zużyciu. Stycznik obejściowy to główny podzespół podlegający serwisowaniu, którego żywotność mechaniczna zwykle przekracza milion operacji, co przekłada się na lata pracy.

P8: Czy softstarter wytwarza harmoniczne w zasilaniu sieciowym?

Tyrystorowe softstarty generują prądy harmoniczne tylko podczas krótkiego rozruchu i ramp łagodnego zatrzymania. Podczas pracy w trybie obejścia w stanie ustalonym silnik pobiera prąd sinusoidalny, więc nie powstają żadne harmoniczne. Dzięki temu są bardziej przyjazne dla sieci niż przetwornice prądu przemiennego, które mogą generować ciągłe harmoniczne, jeśli nie są filtrowane.

Okręgowa Sieć Wodociągowa – Modernizacja softstarterów dla 20 przepompowni

Tło

Regionalny organ odpowiedzialny za gospodarkę wodną w Europie Wschodniej zarządzał siecią 20 zdalnych stacji pomp wspomagających, każda wyposażona w 2–4 konwencjonalne pompy uruchamiane bezpośrednio (DOL) o mocy od 37 do 132 kW. Stacje odgrywały kluczową rolę w dystrybucji wody do kilku miast, ale powtarzające się problemy powodowały niedopuszczalne koszty operacyjne i zakłócenia w świadczeniu usług.

Wyzwanie

Głównym problemem była elektryka. Nagły prąd rozruchowy DOL — do 7 razy większy przy pełnym obciążeniu — spowodował poważne spadki napięcia na słabych wiejskich liniach dystrybucyjnych. Spowodowało to zadziałanie przekaźników zabezpieczających w pobliskich podstacjach, czasami przerywając zasilanie samej pompowni. Władze stawiły czoła także wysokim kosztom konserwacji mechanicznej: uderzenia wodne podczas uruchamiania i zatrzymywania pompy, często pękały złącza rurowe i uszkodzone zawory zwrotne, a nagłe przyłożenie momentu obrotowego skracało żywotność łożysk i sprzęgła pompy. Stacje były bezobsługowe i znajdowały się w odległych obszarach, dlatego każdy sprzęt musiał być solidny, prosty i umożliwiać zdalne zgłaszanie usterek.

Dlaczego szafki na softstarty?

Organ ocenił zarówno falowniki, jak i softstarty. Przetwornice częstotliwości oferowały kontrolę prędkości, ale uznano je za nadmierne — pompy zaprojektowano do pracy ze stałą prędkością w oparciu o statyczną krzywą układu, gdzie zawory dławiące zapewniały już regulację przepływu. Szafy z softstarterami stanowiły idealne rozwiązanie: eliminowałyby skoki prądu rozruchowego i uderzenia wodne bez powodowania ciągłych strat w napędzie lub skomplikowanego chłodzenia.

Kluczowe czynniki wyboru:

●  Wewnętrzny stycznik obejściowy softstartera oznaczał, że po uruchomieniu silnik będzie pobierał energię bez strat na tyrystorze, co ogranicza wytwarzanie ciepła przez szafę w niewentylowanych pompowniach.

●  Funkcja miękkiego zatrzymania stopniowo zmniejsza pracę pompy podczas wyłączania, eliminując szok ciśnieniowy, który spowodował uderzenie wodne.

●  Prosty interfejs cyfrowy szaf i połączenie Modbus RS485 zintegrowane bezpośrednio z powstającą siecią SCADA władz, umożliwiając zgłaszanie usterek bez konieczności wizyt w obiekcie.

●  Zmniejszony prąd rozruchowy oznaczał, że istniejące agregaty prądotwórcze (używane podczas przerw w sieci) mogły uruchamiać te same pompy bez problematycznych spadków napięcia, zwiększając efektywną moc rezerwową.

Zastosowanie

Wyprodukowano, przetestowano w fabryce i zainstalowano w istniejących pompowniach dwadzieścia standardowych szaf rozruszników (od 45 do 160 A) w ciągu sześciu miesięcy. Każda szafa zawierała główny wyłącznik automatyczny, softstarter ze stycznikiem obejściowym, elektroniczny przekaźnik przeciążeniowy, komunikację Modbus i obudowę odporną na deszcz IP54. Uruchomienie obejmowało proste wprowadzenie parametrów czasu rampy i ograniczenia prądu oraz podłączenie pojedynczego kabla Modbus do zdalnego terminala stacji.

Wyniki

●  Wyeliminowano zakłócenia napięcia sieciowego powstałe podczas uruchamiania pompy. Od czasu modernizacji nie odnotowano żadnych dalszych przejazdów podstacji.

●  Naprawy rur zredukowane o ponad 80% w pierwszym roku, ponieważ uderzenia wodne podczas uruchamiania i zatrzymywania zostały wyeliminowane dzięki profilowaniu miękkiego startu i łagodnego zatrzymania.

● Wymiany łożysk i uszczelek pompy wykazały wymierny spadek, przypisywany płynnemu rozruchowi przy niskim momencie obrotowym.

●  Konstrukcja obejścia zapewniała chłód w pomieszczeniach energetycznych nawet podczas dłuższych uruchomień pomp o dużym zapotrzebowaniu; nie wystąpiły żadne awarie chłodzenia szafy.

●  Organ otrzymuje teraz w czasie rzeczywistym stan uruchamiania/zatrzymywania, prąd rozruchu i dzienniki usterek z każdej stacji w systemie SCADA, umożliwiając przewidywanie reakcji zamiast wezwań alarmowych.

●  Po roku władze rozszerzyły program do dziesięciu dodatkowych stacji, przyjmując szafę softstartera jako standard we wszystkich projektach modernizacji z DOL na softstart.
