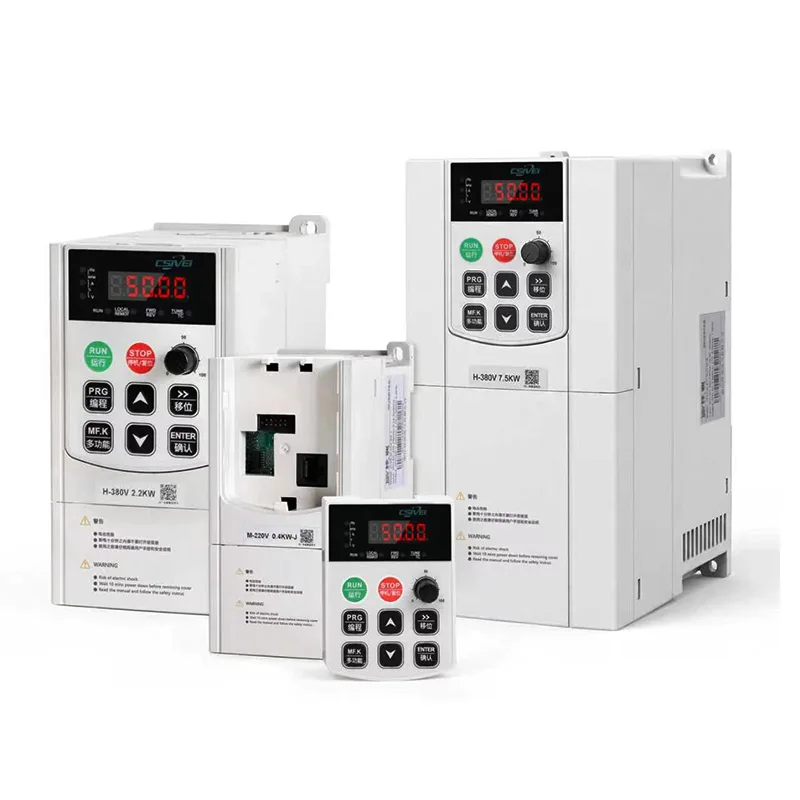

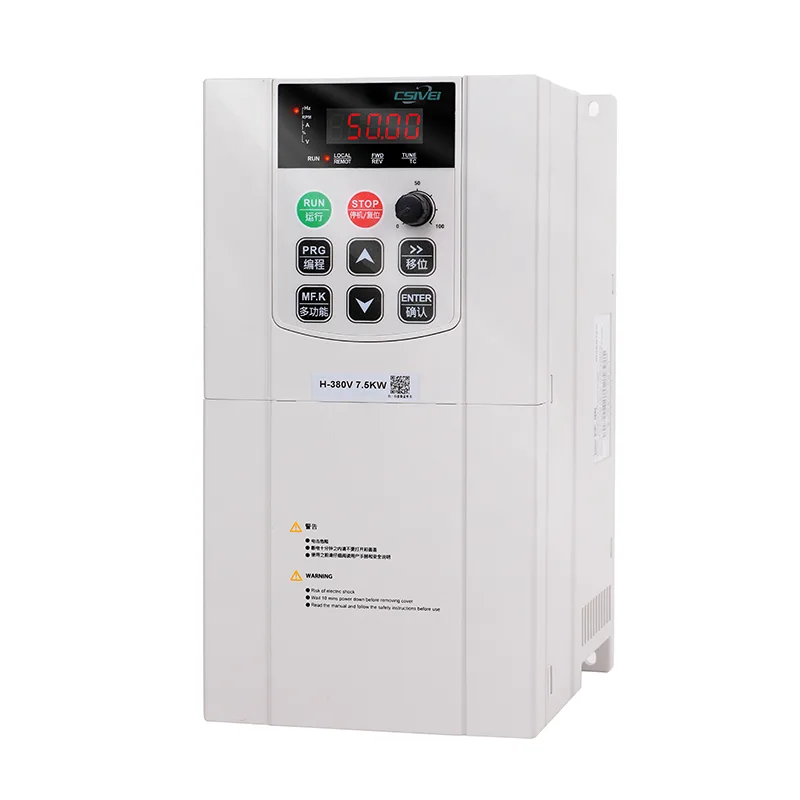

3-fazowy falownik pompy solarnej o mocy 18,5 kW

Trójfazowy falownik z pompą słoneczną CSIVEI o mocy 18,5 kW to rozwiązanie o dużej mocy do dużych projektów instalacji fotowoltaicznych. Obsługuje tryby off-grid i grid-hybrid, automatycznie przełączając się między energią słoneczną, baterią i siecią. Zaawansowany MPPT o sprawności 99%, szerokim zakresie napięcia wejściowego (500-1000V DC). Napęd posiada wbudowany sterownik PLC, wiele portów komunikacyjnych (RS485, Ethernet, CAN) oraz opcjonalnie 7-calowy ekran dotykowy. Zabezpieczenia obejmują wykrywanie zwarć łukowych, monitorowanie zwarć doziemnych i zabezpieczenie pompy przed pracą na sucho. Wytrzymała obudowa IP54 (opcjonalnie IP65) do montażu na zewnątrz. Idealny do rekultywacji pustyń, pompowania zbiorników i uzdatniania wody przemysłowej. CSIVEI dostarcza gotowe rozwiązania w zakresie pompowania energii słonecznej.

Podstawowe parametry i specyfikacje

Aplikacje produktów

Zaprojektowany z myślą o zaopatrzeniu w wodę społeczności wiejskich, ten przetwornica częstotliwości napędza pompy podnoszące wodę ze odwiertów, rzek lub zbiorników do podwyższonych zbiorników magazynujących lub bezpośrednich sieci dystrybucyjnych. System działa automatycznie: gdy wystarczy energia słoneczna, pompa napełnia zbiornik; gdy zbiornik jest pełny, napęd przechodzi w tryb uśpienia, zachowując żywotność mechaniczną. Idealny do wiejskich kiosków z wodą, szkolnych systemów wodociągowych i zaopatrzenia przychodni zdrowia. Wbudowany PID zapewnia stałe ciśnienie w podwyższonych zbiornikach, natomiast algorytm MPPT wydobywa maksymalną moc z paneli słonecznych nawet w pochmurne dni. To rozwiązanie zapewnia czystą, niedrogą wodę do picia i urządzeń sanitarnych, bez uzależnienia od oleju napędowego i sieci.

Inteligentna ochrona pompy i zapobieganie pracy na sucho

Ochrona pompy przed uszkodzeniem ma kluczowe znaczenie w przypadku systemów solarnych. Trójfazowy falownik pompy solarnej CSIVEI o mocy 18,5 kW zawiera kompleksowy zestaw zabezpieczeń specyficznych dla pompy:

●  Zabezpieczenie przed suchobiegiem – monitoruje prąd, moc lub opcjonalny czujnik przepływu; zatrzymuje pompę w przypadku wyczerpania się źródła wody i automatycznie uruchamia ją ponownie po ustawionym czasie.

●  Wykrywanie pęknięcia rury/niskiego przepływu – wykrywa nagły spadek prądu wskazujący pęknięcie lub wyciek rury, wyłącza się, aby zapobiec zalaniu.

●  Zabezpieczenie przed przetężeniem i przeciążeniem – zapobiega przegrzaniu pompy z powodu piasku, kamienia lub awarii łożyska.

●  Wyłączenie przy zbyt niskim i zbyt wysokim napięciu – chroni napęd i silnik przed niestabilnym wpływem energii słonecznej.

●  Nawadnianie zapobiegające cofaniu się pompy – gdy pompa się zatrzyma, można sterować zaworem zwrotnym, aby zapobiec przepływowi wstecznemu wody, który powoduje obrót silnika do tyłu.

Zabezpieczenia te wydłużają żywotność pomp, ograniczają wizyty konserwacyjne i zapewniają niezawodne dostarczanie wody w odległych instalacjach fotowoltaicznych.

Często zadawane pytania

P1: Jakiego rozmiaru kabla potrzebuję pomiędzy panelami słonecznymi a napędem?

Odp.: Rozmiar kabla zależy od prądu stałego i odległości. W przypadku 3-fazowego falownika z pompą solarną o mocy 18,5 kW na krótkich dystansach zwykle stosuje się kabel miedziany o przekroju 4–10 mm². Skorzystaj z naszego narzędzia do doboru kabli lub skonsultuj się z technikiem. Do tras zewnętrznych należy zawsze używać kabli odpornych na promieniowanie UV i z podwójną izolacją.

P2: Czy mogę zainstalować dysk na zewnątrz?

Odp.: Standardowa obudowa IP20 wymaga instalacji wewnętrznej lub szafki odpornej na warunki atmosferyczne. Do montażu na zewnątrz bez dodatkowej szafy należy zamówić opcjonalną obudowę IP54/IP65. Wszystkie wersje mają płytki PCB z powłoką ochronną, która jest odporna na wilgoć.

P3: Czy potrzebuję wyłącznika prądu stałego pomiędzy panelami a przemiennikiem częstotliwości?

Odpowiedź: Tak, wyłącznik automatyczny prądu stałego lub rozłącznik z bezpiecznikiem jest obowiązkowy ze względu na bezpieczeństwo i zgodność z przepisami. CSIVEI zaleca 2-biegunowy wyłącznik prądu stałego o parametrach 1,25-krotności maksymalnego prądu prądu stałego.

P4: Jak podłączyć czujnik zabezpieczenia przed pracą na sucho?

Odp.: Przetwornica częstotliwości ma dedykowane cyfrowe zaciski wejściowe dla przełącznika przepływu, przełącznika ciśnienia lub elektrody poziomu wody. Podłącz styki NO/NC czujnika; następnie ustaw odpowiedni parametr na „zabezpieczenie przed pracą na sucho”. Napęd zatrzyma się i wyświetli błąd, gdy czujnik zadziała.

P5: Jakie wymagania dotyczące uziemienia ma ten przemiennik?

Odp.: Prawidłowe uziemienie ma kluczowe znaczenie. Podłącz zacisk PE przemiennika do dedykowanego uziemienia za pomocą przewodu miedzianego. Uziemić także ramy paneli słonecznych i silnik pompy. Brak uziemienia może spowodować porażenie prądem lub awarię napędu.

Przypadek klienta: Zaopatrzenie w wodę społeczności wiejskich

Wioska licząca 300 gospodarstw domowych w Afryce Wschodniej miała zawodne studnie z ręcznymi pompami. Zainstalowano pompę solarną CSIVEI VFD z 3-fazowym falownikiem pompy solarnej o mocy 18,5 kW, podnoszącą wodę z odwiertu do podwyższonego zbiornika o pojemności 50 000 litrów.

Wyniki:

Czysta woda dostępna codziennie przez 4 godziny, służąca wszystkim rodzinom.

Nie wymaga oleju napędowego ani prądu z sieci – zerowe koszty operacyjne.

Konserwacja zredukowana do corocznego czyszczenia panelu.

Kobiety i dzieci nie pokonują już długich dystansów w poszukiwaniu wody.

System działał bezawaryjnie przez 3 lata, zmieniając zdrowie społeczności i działalność gospodarczą.
