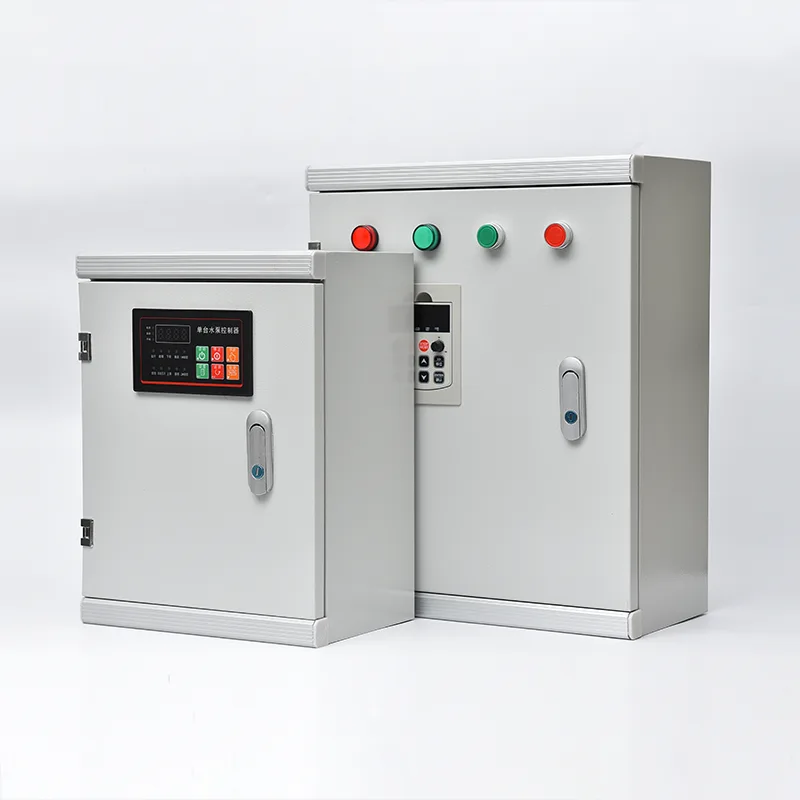

Szafka centrum sterowania silnikiem

Jako profesjonalny producent w Chinach, Csivei pragnie zapewnić Państwu wysokiej jakości szafę centrum sterowania silnikami, która jest wielosekcyjnym, wolnostojącym zespołem z dostępem od przodu, z poziomym systemem szyn zbiorczych o wartości znamionowej od 400 A do 6300 A i wytrzymałością zwarciową do 100 kA. W każdej sekcji pionowej można zamontować wyjmowane lub stacjonarne moduły funkcjonalne: rozruszniki DOL, gwiazda-trójkąt, softstart lub rozruszniki silników VFD, a także wyłączniki zasilania i moduły mocy sterującej. Jednostki wyjmowane umożliwiają odłączenie, wyjęcie i wymianę uszkodzonego rozrusznika w ciągu kilku minut bez odłączania zasilania od całej rozdzielnicy MCC. Wewnętrzna segregacja jest dostępna w formie 2, formie 3 lub formie 4 zgodnie z normą IEC 61439, oddzielając szyny zbiorcze od jednostek funkcjonalnych i zacisków. Obwody silnika są zaprojektowane do koordynacji typu 2 zgodnie z IEC 60947-4-1, zapewniając brak uszkodzeń elementów rozrusznika w przypadku zwarcia silnika. Komunikacja poprzez Profibus, Profinet, Modbus RTU/TCP lub Ethernet/IP przesyła stan silnika, prąd, godziny pracy, energię i dane diagnostyczne do systemu DCS lub SCADA. Obudowa ma stopień ochrony IP42 do IP55, wykonana jest ze stali ocynkowanej z wykończeniem malowanym proszkowo i nadaje się do wewnętrznych pomieszczeń elektrycznych i zapylonych środowisk przemysłowych.

Aplikacje produktów

Wszędzie tam, gdzie dziesiątki lub setki silników muszą być niezawodnie zasilane, chronione i kontrolowane z centralnej lokalizacji, system sterowania pompami solarnymi zapewnia ustrukturyzowany, modułowy szkielet dla przemysłowej dystrybucji energii elektrycznej.

Oczyszczalnie wody i ścieków

Miejskie i przemysłowe zakłady uzdatniania wody obsługują rozległy park silnikowy — pompy do poboru wody surowej, dmuchawy napowietrzające, napędy osadników, systemy transportu osadów, pompy dozujące chemikalia i pompy dystrybucyjne o wysokim udźwigu — często liczące ponad sto silników w jednym miejscu. Centrum sterowania silnikami skupia wszystkie rozruszniki i napędy silników w jednym lub większej liczbie centralnie zlokalizowanych pomieszczeń MCC, przy czym każda jednostka funkcjonalna jest przypisana do konkretnego silnika. Standaryzowane moduły rozruchowe typu szufladowego do pomp i dmuchaw umożliwiają wycofanie i wymianę uszkodzonego urządzenia w ciągu kilku minut, przywracając ciągłość procesu oczyszczania. Integracja z zakładowym systemem SCADA za pośrednictwem redundantnych sieci komunikacyjnych zapewnia operatorom w czasie rzeczywistym informacje o stanie silnika, godzinach pracy i zużyciu energii na każdym napędzie.

Obiekty naftowe, gazowe i petrochemiczne

Rafinerie, zakłady przetwórstwa gazu i kompleksy petrochemiczne działają w obszarach niebezpiecznych, w których obowiązują rygorystyczne wymagania bezpieczeństwa. Panele MCC dla tych środowisk są zwykle instalowane w pomieszczeniach elektrycznych pod ciśnieniem lub z oczyszczaniem powietrza, z dala od obszarów procesowych. Obwody silnika są zaprojektowane dla krytycznych urządzeń wirujących — pomp ropy naftowej, pomp do transportu produktów, pomp obiegowych wody chłodzącej, silników chłodnic z wentylatorami żebrowymi i sprężarek gazu. Wewnętrzna segregacja typu 3 lub 4 oddziela każdy moduł rozrusznika silnika od głównych szyn zbiorczych i sąsiednich jednostek, zapobiegając rozprzestrzenianiu się wewnętrznego zwarcia łukowego w jednym rozruszniku na inne. Przeciwwybuchowe przekaźniki zabezpieczające silnik i certyfikowane bezpieczniki ograniczające prąd zapewniają bezpieczną izolację silników w strefach sklasyfikowanych.

Elektrownie i zakłady użyteczności publicznej

Elektrownie cieplne i wodne zależą od MCC w zakresie zarządzania pomocniczymi systemami napędzanymi silnikami niezbędnymi do wytwarzania energii — pompami zasilającymi kotły, pompami wody chłodzącej skraplacz, wentylatorami o ciągu wymuszonym i indukowanym, przenośnikami do transportu węgla i pompami oleju opałowego. Wysoka wytrzymałość zwarciowa rozdzielnicy MCC (zwykle od 65 kA do 100 kA) ma kluczowe znaczenie w przypadku płytek pomocniczych elektrowni, gdzie poziom zwarcia z transformatora pomocniczego stacji może być poważny. Nadmiarowe sekcje zasilania wejściowego z automatycznym przełączaniem źródeł zasilania spełniają krytyczne wymagania energetyczne zakładu w przypadku rozruchu i wyłączania jednostki.

Górnictwo i przetwórstwo minerałów

Zakłady przeróbki miedzi, złota, rudy żelaza i węgla wykorzystują rozdzielnice MCC do sterowania kruszarkami, młynami, komorami flotacyjnymi, napędami zagęszczaczy, systemami przenośników i pompami szlamowymi – urządzeniami, które często uruchamiają się pod dużym obciążeniem i działają w zapylonym i wilgotnym środowisku. Obudowa MCC ma zwiększoną ochronę przed kurzem i wilgocią (IP54/IP55) i często zawiera wewnętrzne grzejniki antykondensacyjne do instalacji w nieogrzewanych budynkach produkcyjnych. Przekaźniki zabezpieczające silnik z zaawansowanym modelowaniem termicznym zapewniają, że duże silniki młyna i kruszarki nie są niepotrzebnie wyłączane w warunkach przeciążenia procesu.

Produkcja celulozy, papieru i stali

W branżach zajmujących się ciągłym przetwarzaniem, takich jak papiernie i walcownie stali, na długich liniach produkcyjnych wykorzystywane są setki silników, a awaria silnika może spowodować zatrzymanie całej linii. Panele MCC w tych obiektach zawierają wyjmowane zespoły rozruszników, które umożliwiają serwisowanie obwodu silnika bez odłączania zasilania od całej sekcji MCC — moduł jest po prostu izolowany, wyjmowany i wymieniany na zapasowy, podczas gdy główne szyny zbiorcze pozostają pod napięciem. Komunikacja Fieldbus pomiędzy każdą jednostką rozrusznika a systemem DCS zapewnia szczegółową diagnostykę silnika, która umożliwia zaplanowaną wymianę przed nieoczekiwaną awarią.

Usługi HVAC i budowlane w dużych obiektach

Lotniska, centra kongresowe i duże kompleksy komercyjne wykorzystują rozdzielnice MCC do scentralizowania sterowania wszystkimi obciążeniami silników HVAC — agregatami chłodniczymi, wieżami chłodniczymi, pompami wody lodowej, centralami wentylacyjnymi i wentylatorami oddymiającymi. Integracja z systemem zarządzania budynkiem umożliwia pracę cykliczną, obniżenie wydajności w nocy i sterowanie zoptymalizowane pod kątem zużycia energii całą flotą silników z jednego sterowni.

Głębokie nurkowanie techniczne

Szafa centrum sterowania silnikami to zespół rozdzielnicy niskiego napięcia, przetestowany pod kątem typu, zaprojektowany z myślą o bezpiecznym, modułowym sterowaniu silnikiem, ze szczególnym uwzględnieniem czasu sprawności operacyjnej, ochrony personelu i łatwości konserwacji.

Rama konstrukcyjna i system szyn zbiorczych

Rozdzielnica MCC jest zbudowana jako wielosekcyjna, stojąca na podłodze rama ze składanych i skręcanych śrubami profili ze stali ocynkowanej, przy czym każda sekcja ma zazwyczaj szerokość 600 mm, 800 mm lub 1000 mm. Główna pozioma szyna zbiorcza biegnie przez całą długość rozdzielnicy MCC w dedykowanym górnym lub tylnym przedziale, wykonanym z cynowanej miedzi lub aluminium i przystosowanym do znamionowego prądu ciągłego (400 A do 6300 A). Połączenia szyn zbiorczych są skręcane i dokręcane za pomocą podkładek Belleville, aby utrzymać siłę styku podczas cykli termicznych. Pionowa szyna zbiorcza w każdej sekcji rozprowadza energię do poszczególnych jednostek funkcjonalnych za pośrednictwem wtykowych styków sprężynowych, eliminując potrzebę połączeń przewodowych pomiędzy szyną zbiorczą a każdą jednostką rozrusznika. Wytrzymałość zwarciowa – zweryfikowana poprzez badanie typu – gwarantuje, że system szyn zbiorczych i jego wsporniki wytrzymają siły elektromagnetyczne powstałe w wyniku zwarcia bez deformacji lub rozłączenia styków.

Konstrukcja jednostki funkcjonalnej: stała i wyjmowana

Rozruszniki silnika są dostępne w konfiguracji stałej (przykręcanej) lub wyjmowanej (szufladowej). Jednostki wyjmowane to standardowa oferta dla procesów krytycznych, umożliwiająca elektryczne odizolowanie rozrusznika, mechaniczne wyciągnięcie go na szynach prowadzących i wymianę na zapasowy w ciągu kilku minut – bez odłączania zasilania całej sekcji MCC. Każdy moduł wysuwny zawiera wyłącznik kompaktowy lub rozłącznik z bezpiecznikami, stycznik przystosowany do pracy, elektroniczny przekaźnik przeciążeniowy, bezpiecznik obwodu sterującego i specyficzną dla danego urządzenia listwę zaciskową sterowania. Mechanizmy blokujące zapewniają, że urządzenie można wyjąć tylko w pozycji WYŁĄCZONEJ i nie można go ponownie włożyć pod obciążeniem. Kodowanie mechaniczne zapobiega umieszczeniu jednostki o jednej wartości znamionowej w szczelinie przeznaczonej dla innej wartości znamionowej. W przypadku jednostek VFD lub softstartów większa głębokość obudowy i ulepszona wentylacja są zintegrowane z formatem szuflady.

Ochrona silnika i koordynacja typu 2

Każdy obwód silnika jest zaprojektowany do koordynacji typu 2 zgodnie z IEC 60947-4-1. W przypadku zwarcia zacisków silnika wyłącznik automatyczny lub bezpieczniki usuwają prąd zwarciowy bez uszkodzenia stycznika lub przekaźnika przeciążeniowego poza lekkim zespawaniem styków, które można rozdzielić bez wymiany. Jest to istotne dla zapewnienia sprawności procesu — zwarcie silnika nie wymaga wymiany rozrusznika. Zabezpieczenie przed przeciążeniem wykorzystuje przekaźniki elektroniczne z możliwością wyboru klasy wyzwalania (klasa 10, 20, 30), utratą fazy, asymetrią prądu i wykrywaniem zwarcia doziemnego. Przekaźniki zabezpieczające silnik z interfejsami Modbus lub Profibus dostarczają systemowi DCS szczegółowe dane dotyczące stanu termicznego, sygnały wstrzymywania rozruchu i alerty dotyczące konserwacji predykcyjnej.

Segregacja wewnętrzna i bezpieczeństwo personelu

Rozdzielnice MCC są dostępne z rosnącym poziomem podziału wewnętrznego zgodnie z normą IEC 61439-1/2. Parametry znamionowe:

● Forma 2: jednostki funkcjonalne oddzielone od szyn zbiorczych, ale zaciski mogą dzielić ten sam przedział co jednostka

● Forma 3: wszystkie jednostki funkcjonalne oddzielone od siebie i od szyn zbiorczych; zaciski oddzielone od szyn zbiorczych, ale niekoniecznie od siebie. Jest to standardowa specyfikacja dla zakładów przemysłowych.

● Forma 4: całkowite oddzielenie szyn zbiorczych, jednostek funkcjonalnych i zacisków – każdy w swoim własnym przedziale. Jest to określone dla zastosowań o wysokim stopniu krytyczności w przemyśle naftowym i gazowym lub w innych niebezpiecznych gałęziach przemysłu.

Wewnętrzne zabezpieczenie przed zwarciem łukowym ma na celu przekierowanie energii łuku z dala od operatora poprzez otwory nadmiarowe ciśnienia na górze obudowy, testowane w warunkach łuku wewnętrznego zgodnie z normą IEC 61641, tam gdzie jest to określone. Żaluzje na połączeniach szyn zbiorczych zamykają się automatycznie po wyjęciu modułu wysuwnego, zapobiegając przypadkowemu kontaktowi z szynami pod napięciem.

Interfejs sterowania i inteligentne zarządzanie silnikiem

Dedykowany przedział sterujący w każdej jednostce startowej lub nad jednostkami funkcjonalnymi mieści zdalne wejścia/wyjścia PLC, bramki komunikacyjne, przekaźniki pośrednie i terminale krosownicze. Informacje zwrotne o pracy silnika, zatrzymaniu, błędzie i stanie są przesyłane do systemu DCS za pośrednictwem magistrali Fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Inteligentne przekaźniki zarządzania silnikiem w każdym urządzeniu w sposób ciągły mierzą prąd, napięcie, moc, energię i równowagę fazową silnika, przesyłając te dane do platformy zarządzania aktywami zakładu lub platformy konserwacji predykcyjnej. Umożliwia to operatorom identyfikację pogarszających się warunków pracy silnika – wzrostu tarcia łożysk, zużycia wirnika lub pogorszenia się uzwojenia – zanim spowodują one nieplanowaną awarię.

Obudowa i adaptacja do środowiska

Standardowa obudowa MCC jest wykonana z ocynkowanej blachy stalowej o grubości 2,0 mm z wykończeniem malowanym proszkowo, co zapewnia stopień ochrony IP42 odpowiedni dla wewnętrznych pomieszczeń elektrycznych. W zapylonych środowiskach przemysłowych — kopalniach, cementowniach, przetwórstwie drewna — obudowy IP54 lub IP55 z filtrowaną wentylacją lub wymiennikami ciepła powietrze-powietrze zarządzają chłodzeniem wewnętrznym, eliminując jednocześnie cząstki stałe unoszące się w powietrzu. Do instalacji na zewnątrz dostępne są obudowy IP65 z termostatycznie sterowanymi grzejnikami antykondensacyjnymi, daszki przeciwdeszczowe i osprzęt ze stali nierdzewnej. W środowisku tropikalnym odpowiednio powlekane płytki PCB i uszczelnione złącza zapobiegają śledzeniu wywołanemu wilgocią.

Testowanie i zapewnienie jakości

Każdy panel MCC przechodzi zdefiniowany program testów odbiorczych w fabryce: pomiar ciągłości szyn zbiorczych i rezystancji izolacji; Testowanie wtrysku pierwotnego i wtórnego przekaźników zabezpieczeniowych; symulacja działania stycznika, rozrusznika i blokady; testowanie wkładania i wycofywania jednostek wyjmowanych; i weryfikacja sieci komunikacyjnej. Do każdej rozdzielnicy MCC dostarczany jest pełny raport FAT wraz ze schematami jednokreskowymi, rysunkami rozmieszczenia i instrukcjami obsługi. Rozdzielnica MCC została zaprojektowana, wyprodukowana i przetestowana zgodnie z normą IEC 61439-1/2, z oznakowaniem CE i opcjonalnymi certyfikatami UL, UKCA lub innymi certyfikatami regionalnymi.

Dlaczego warto wybrać panele Csivei MCC?

Fabrycznie zaprojektowane rozwiązanie MCC Panel zostało wybrane ze względu na jego sprawdzoną zdolność do spełnienia wszystkich wymagań:

● Standaryzowane rozruszniki wysuwne (do 250 A) umożliwiły szybką wymianę dowolnego rozrusznika silnika bez odłączania zasilania całej sekcji MCC

● Skoordynowane zabezpieczenie silnika typu 2 gwarantuje, że zwarcia silnika zostaną usunięte bez uszkodzenia elementów rozrusznika

● System szyn zbiorczych o wartości znamionowej 65 kA z zabezpieczeniem przed zwarciami łukowymi i wewnętrzną segregacją Form 3 zapewnił wymagany poziom bezpieczeństwa

● Inteligentne przekaźniki do zarządzania silnikiem z komunikacją Profibus DP w każdym rozruszniku przesyłały dane silnika w czasie rzeczywistym do SCADA — prąd, moc, godziny pracy, liczba uruchomień, wykorzystana pojemność cieplna i zużycie energii — umożliwiając planowanie konserwacji predykcyjnej

● Linia składająca się z wielu sekcji zintegrowanych wyłączników powietrznych, sekcje VFD dla dmuchaw napowietrzających, sekcje softstartera dla dużych pomp i standardowe sekcje rozruszników wysuwnych dla ogólnych obciążeń silników – wszystko w ramach wspólnego systemu szyn zbiorczych

Często zadawane pytania

P1: Jaka jest różnica pomiędzy systemem sterowania pompą solarną a standardową tablicą rozdzielczą?

Tablica rozdzielcza przede wszystkim rozprowadza moc do obwodów końcowych za pomocą bezpieczników lub wyłączników automatycznych, ale zazwyczaj nie integruje rozruchu ani sterowania silnikiem. Centrum sterowania silnikami łączy rozruszniki silnika (styczniki, przeciążenia i napędy), zabezpieczenie silnika i inteligencję sterowania w jednym zespole strukturalnym — każda jednostka funkcjonalna jest zaprojektowana specjalnie dla obciążenia silnika, a nie tylko ogólnego obwodu. Rozdzielnice MCC obejmują także moduły wysuwne, segregację szyn zbiorczych i kompleksowe funkcje komunikacji związane z zarządzaniem silnikiem, których nie można znaleźć w tablicach rozdzielczych.

P2: Ile silników może pomieścić jeden system sterowania pompą solarną?

Liczba zależy od liczby sekcji i wielkości jednostki. W pojedynczej sekcji pionowej mieści się zazwyczaj od 4 do 12 rozruszników silników, w zależności od ich mocy znamionowej. Linia wielosekcyjnych rozdzielnic MCC może pomieścić 50, 100 lub więcej silników. Nasi inżynierowie ds. zastosowań zoptymalizują układ w oparciu o listę silników i ograniczenia miejsca.

P3: Jaka jest przewaga jednostek wyjmowanych nad jednostkami stacjonarnymi?

Jednostki wysuwne (szufladowe) umożliwiają odizolowanie uszkodzonego rozrusznika, fizyczne wyjęcie go z rozdzielnicy MCC i zastąpienie go zapasowym — a wszystko to w ciągu kilku minut i bez odłączania zasilania całej sekcji MCC. Główne szyny zbiorcze pozostają pod napięciem, a inne obwody silnika nadal działają. Ma to kluczowe znaczenie w branżach procesów ciągłych, w których nieplanowane przestoje jednego silnika nie mogą następować kaskadowo. Jednostki stacjonarne są tańsze, ale wymagają odłączenia zasilania sekcji MCC w celu wymiany rozrusznika.

P4: Co oznacza segregacja w Form 2, Form 3 i Form 4?

Odnoszą się one do stopnia podziału wewnętrznego zgodnie z normą IEC 61439-1/2. Forma 2 oddziela jednostki funkcjonalne od szyn zbiorczych. Forma 3 dodaje separację pomiędzy poszczególnymi jednostkami funkcjonalnymi. Forma 4 dodatkowo oddziela zaciski od siebie i od innych jednostek funkcjonalnych. Wyższe formy zapewniają większe bezpieczeństwo podczas konserwacji i skuteczniej powstrzymują zwarcia łukowe, ale kosztują więcej. Zalecimy odpowiedni formularz w oparciu o Twoją filozofię obsługi i konserwacji.

P5: Jakiej wytrzymałości zwarciowej potrzebuję dla mojej rozdzielnicy MCC?

Jest to określane na podstawie spodziewanego prądu zwarciowego w miejscu podłączenia rozdzielnicy MCC, który zależy od wartości znamionowej kVA transformatora poprzedzającego, jego impedancji i impedancji kabla. Typowe instalacje przemysłowe wymagają 50 kA lub 65 kA przy 400 V. Tablice pomocnicze elektrowni i dużych zakładów produkcyjnych mogą wymagać prądu 80 kA lub 100 kA. Przeanalizujemy dane Twojego systemu i określimy prawidłową ocenę.

P6: W jaki sposób MCC komunikuje się z naszym systemem DCS lub SCADA?

Każdy moduł rozrusznika silnika lub grupa jednostek zawiera interfejs komunikacyjny — zazwyczaj Profibus DP, Profinet, Modbus RTU/TCP lub Ethernet/IP — który łączy się z siecią sterowania instalacji. Stan silnika (praca, zatrzymanie, wyłączenie), prąd, energia i dane diagnostyczne są przesyłane w sposób ciągły. DCS może zdalnie uruchamiać/zatrzymywać silniki i odbierać powiadomienia o alarmach.

P7: Czy MCC może zostać rozszerzone w przyszłości?

Tak. MCC zaprojektowano z myślą o możliwości rozbudowy na każdym końcu zestawu. Jeśli w przyszłości planowane są dodatkowe silniki, zalecamy uwzględnienie w początkowej kolejności zapasowych sekcji pionowych lub gniazd jednostek zapasowych. Rozbudowa istniejącej rozdzielnicy MCC wymaga dopasowania parametrów znamionowych i konstrukcji oryginalnej szyny zbiorczej, zatem zachowanie pierwotnego producenta jest ważne dla zapewnienia kompatybilności.

P8: Jakiej konserwacji wymaga panel MCC?

Zalecana konserwacja obejmuje: coroczne badanie termowizyjne złączy szyn zbiorczych i zakończeń; badania funkcjonalne blokad członów wysuwnych i mechanizmów żaluzji; weryfikacja ustawień przekaźników zabezpieczeniowych i funkcji wyzwalania; czyszczenie filtrów wentylacyjnych; oraz kontrola uszczelek drzwi i uszczelek. Szczegółowy harmonogram konserwacji znajduje się w instrukcji obsługi.
