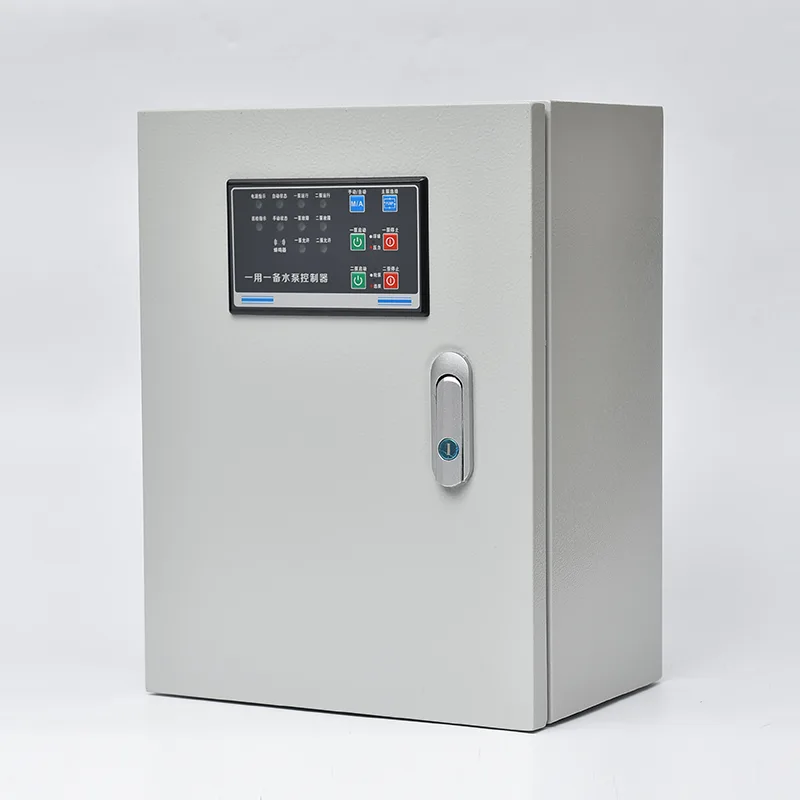

Panel sterowania pompy do uzdatniania wody

Kup wysokiej jakości panel sterowania pompy do uzdatniania wody od wiodącego chińskiego producenta CSIVEI. Integruje wyłączniki wejściowe, styczniki pomp lub softstartery, przekaźniki przeciążeniowe, programowalny sterownik logiczny lub dedykowany sterownik pompy oraz interfejsy czujników poziomu w jednej obudowie stojącej lub montowanej na ścianie. Moc znamionowa obejmuje zakres od 0,75 kW do 250 kW przy napięciu trójfazowym 380–480 V. Detekcja poziomu cieczy akceptuje sygnały wejściowe z łączników pływakowych, hydrostatycznych przetworników ciśnienia lub czujników ultradźwiękowych — sterownik automatycznie uruchamia pompę główną w miarę napełniania miski olejowej, włącza pompę wspomagającą, jeśli dopływ przekracza wydajność pojedynczej pompy i aktywuje wyjścia alarmu wysokiego poziomu, jeśli poziom nadal rośnie. Funkcja automatycznej zmiany zmienia rolę pompy głównej w zależności od godzin pracy lub każdego cyklu rozruchu, równoważąc zużycie mechaniczne. Każdy obwód pompy jest indywidualnie chroniony przed przeciążeniem, zwarciem, utratą fazy i odwróceniem fazy. Dodatkowe zabezpieczenia specyficzne dla zastosowań związanych z ściekami — takie jak monitorowanie wycieków uszczelek, monitorowanie temperatury łożysk i wykrywanie blokady pompy poprzez profilowanie podprądowe lub przeciążeniowe — są zintegrowane w celu wykrycia problemów, zanim nastąpi uszkodzenie silnika. Zamontowany na drzwiach interfejs HMI wyświetla poziom w misce, stan pompy, godziny pracy i historię usterek. Komunikacja poprzez Modbus RTU/TCP lub opcjonalną bramkę 4G umożliwia zdalne monitorowanie i integrację ze SCADA. W obudowie zastosowano stal ocynkowaną z antykorozyjną powłoką proszkową, o stopniu ochrony IP55 lub IP65 do montażu na zewnątrz.

Idealne zastosowania

Od komunalnych przepompowni ścieków po oczyszczanie ścieków przemysłowych, panel sterowania pompami do uzdatniania wody zapewnia zautomatyzowane, bezobsługowe zarządzanie pompami w najbardziej wymagających środowiskach ścieków.

Miejskie Podnośniki Kanalizacji

Miejskie sieci kanalizacyjne opierają się na przepompowniach, które odprowadzają ścieki z nisko położonych punktów zbiorczych do sieci grawitacyjnych lub oczyszczalni. Panel sterowania zarządza od jednej do czterech pomp głębinowych w konfiguracji mokrej, automatycznie dostosowując pracę pompy w przypadku zmiany dopływu w zależności od codziennego użytkowania. Wyjścia alarmowe wysokiego poziomu łączą się z systemem telemetrycznym w celu centralnego powiadamiania SCADA, a funkcja naprzemienności zapewnia zrównoważone zużycie pomp w całej zainstalowanej flocie.

Oczyszczalnie ścieków

W oczyszczalniach przepompownie obsługują pobór ścieków surowych, transport osadu pierwotnego, osad czynny powrotny i zrzut ścieków oczyszczonych. Panel zarządza niezależnie każdym zestawem pompowym, ze zintegrowanym monitorowaniem wycieków uszczelek i temperatury łożysk, które mają kluczowe znaczenie dla zapobiegania awariom silników głębinowych w zastosowaniach wymagających pracy ciągłej. Komunikacja z systemem SCADA zapewnia w czasie rzeczywistym dane dotyczące przepływu, energii i usterek.

Ścieki przemysłowe i ścieki technologiczne

Działalność związana z przetwórstwem żywności, chemią, tekstyliami i górnictwem generuje ścieki o właściwościach, które stanowią wyzwanie dla standardowych sterowników pomp — żrące ciecze, wysoka zawartość ciał stałych, podwyższona temperatura lub materiał włóknisty. Profile ochrony silnika na panelu można dostroić tak, aby wcześnie wykrywały blokadę pompy, inicjując automatyczny cykl odwrócenia i ponownej próby w celu usunięcia przeszkód w wirniku przed wezwaniem interwencji operatora.

Przepompownie kompleksu komercyjnego i mieszkalnego

Duże parki biurowe, centra handlowe i wielowieżowe osiedla mieszkaniowe działające poniżej poziomu ścieków komunalnych wymagają niezawodnego sterowania pompą ściekową w piwnicy. Centrala zapewnia w pełni zautomatyzowaną pracę, posiada wyjścia alarmowe wysokiego poziomu podłączone do systemu zarządzania budynkiem, co gwarantuje brak ryzyka cofania się ścieków do zajmowanych pomieszczeń. Jego kompaktowa konfiguracja do montażu na ścianie pasuje do ograniczonej przestrzeni w pomieszczeniu technicznym, typowej dla piwnic komercyjnych.

Pompowanie wody deszczowej i przeciwpowodziowej

Stacje wód deszczowych zarządzające odpływem podczas ulewnych opadów muszą mierzyć się z długimi okresami bezczynności, po których następuje nagły, intensywny dopływ. Panel oferuje schemat aktywacji trybu deszczowego: po odebraniu sygnału wyzwalającego burzę z miernika opadów lub wzroście poziomu studni, wszystkie pompy wchodzą w sekwencję rozruchu z priorytetem. Szybka zmiana pracy podczas długotrwałego pompowania burzowego zapobiega przenoszeniu przez pojedynczą pompę pełnego obciążenia termicznego.

Instalacje zdalne i bez nadzoru

Przepompownie ścieków w lokalizacjach wiejskich lub rozproszonych korzystają z pełnej automatyzacji panelu i możliwości zdalnego monitorowania. Wbudowana bramka 4G lub interfejs telemetrii radiowej przesyła dane o stanie pompy, poziomie w studzience i alarmach do centralnego centrum operacyjnego. Operatorzy mogą zdalnie potwierdzać alarmy i resetować wyłączenia, drastycznie zmniejszając koszty i opóźnienia wizyt na stacjach oddalonych od siebie o setki kilometrów.

Głębokie nurkowanie techniczne

Panel sterowania pompy do uzdatniania wody łączy w sobie sekwencjonowanie pomp na podstawie poziomu, zabezpieczenie silnika dostosowane do pracy w ściekach oraz solidną odporność na warunki atmosferyczne w jednym, przetestowanym fabrycznie zespole.

Wykrywanie poziomu i sekwencjonowanie pomp

Sterownik akceptuje jeden lub wiele sygnałów poziomu z łączników pływakowych (dyskretnych, zazwyczaj cztery poziomy: zatrzymanie, uruchomienie pompy wiodącej, uruchomienie pompy opóźnionej, alarm wysoki) lub ciągłe wejście analogowe 4–20 mA z hydrostatycznego przetwornika ciśnienia lub czujnika ultradźwiękowego. Gdy poziom w misce podniesie się do głównego punktu początkowego, pompa główna zostanie uruchomiona. Jeśli napływ przekracza prędkość tłoczenia pojedynczej pompy, a poziom nadal rośnie do punktu początkowego opóźnienia, sterownik uruchamia pompę wspomagającą. Kiedy poziom spadnie do punktu zatrzymania, wszystkie pompy zatrzymają się. Alarm wysokiego poziomu włącza się, gdy studzienka osiągnie próg krytyczny – wskazując na dopływ przekraczający wydajność pompowania lub awarię pompy – i sygnał ten jest przesyłany do systemu telemetrycznego jako alarm priorytetowy. Konfigurowalny zegar wybiegu utrzymuje pompy przez krótki czas po osiągnięciu punktu zatrzymania, aby oczyścić przewód tłoczny, zapobiegając osadzaniu się ciał stałych.

Automatyczne zarządzanie przemianami i obciążeniem

Sterownik zmienia oznaczenie pompy wiodącej przy każdym cyklu pompy lub w oparciu o konfigurowalny czas pracy. Przemienność następuje w punkcie zatrzymania — po zakończeniu bieżącego cyklu następna pompa w kolejności staje się wiodącą. Jeśli pompa wiodąca nie uruchomi się lub wyłączy się podczas pracy, sterownik automatycznie wyznacza następną dostępną pompę jako wiodącą i uruchamia ją natychmiast, blokując uszkodzoną pompę i generując alarm. To automatyczne przełączanie zapewnia ciągłą pracę stacji bez interwencji operatora.

Ochrona silnika dostosowana do ścieków

Poza standardową ochroną przed przeciążeniem i zwarciem, panel zawiera zabezpieczenia dostosowane do trybów awarii zatapialnych pomp ściekowych. Do wykrywania nieszczelności uszczelki wykorzystuje się czujnik przewodności w komorze olejowej pompy lub wnęce uszczelnienia. W przypadku wykrycia przedostania się wody panel generuje alarm, umożliwiając zaplanowanie konserwacji przed uszkodzeniem uzwojenia silnika, i można go skonfigurować tak, aby wyłączał pompę, jeśli wyciek osiągnie próg krytyczny. Monitorowanie temperatury łożysk akceptuje wejście termistora PTC lub PT100 wbudowane w silnik pompy. Nadmierna temperatura wyzwala alarm lub wyłączenie, w zależności od wagi. Zabezpieczenie przed blokadą pompy wykorzystuje profilowanie prądu silnika: jeśli sterownik wykryje nagły spadek prądu poniżej normalnego pasma roboczego, co wskazuje na zablokowaną lub zaczepioną kontrolkę pracy wirnika, inicjuje konfigurowalny cykl odwrotu i ponawiania próby (jeden lub więcej krótkich przebiegów w odwrotnym kierunku w celu usunięcia przeszkody) przed alarmem.

Metody uruchamiania

Panel dopasowuje metodę rozruchu do wielkości silnika pompy i ograniczeń zasilania w miejscu instalacji. Rozruch bezpośredni jest odpowiedni dla mniejszych pomp o mocy do około 7,5 kW. Rozruch gwiazda-trójkąt zmniejsza udar w przypadku pomp średniej mocy. Softstartery są przeznaczone do większych pomp, gdzie należy kontrolować spadek napięcia zasilania i unikać zatrzaśnięcia zaworu zwrotnego w wyniku nagłego uruchomienia. Przetwornice częstotliwości są stosowane tam, gdzie wymagana jest praca ze zmienną prędkością — na przykład dopasowywanie prędkości pompy do dopływu w celu utrzymania stałego poziomu w studni mokrej zamiast przełączania pomiędzy stałymi punktami włączenia i wyłączenia.

Kontroluj moc i bezpieczeństwo

Dedykowany transformator sterujący dostarcza napięcie 24 VAC lub 24 VDC do sterownika, interfejsu HMI, czujników i obwodów alarmowych — w pełni odizolowany od ścieżki zasilania silnika. Przyciski zatrzymania awaryjnego na drzwiach panelu mechanicznie odcinają zasilanie pompy. Zewnętrzna pętla blokady bezpieczeństwa przyjmuje sygnały wejściowe z wykrywania gazu w mokrej studni, blokady drzwi na wejściu do pompowni i zabezpieczenia termiczne z wszelkich urządzeń znajdujących się wcześniej.

HMI i interfejs operatora

Zamontowany na drzwiach wyświetlacz tekstowy lub kolorowy ekran dotykowy wyświetla w czasie rzeczywistym poziom w misce, stan pompy, godziny pracy, liczbę uruchomień, prąd silnika i aktywne alarmy z historią usterek ze znacznikiem czasu. Interfejs obsługuje ręczne sterowanie pompą w celach konserwacyjnych, z automatycznym przywracaniem pracy po konfigurowalnym upływie limitu czasu, aby zapobiec przypadkowemu ręcznemu zablokowaniu. Ustawianie parametrów — wartości zadane poziomu, liczniki czasu dobiegu, tryb przemienny — jest chronione hasłem.

Zdalne monitorowanie

Standard RS485 Modbus RTU łączy się z jednostkami telemetrycznymi stacji pomp. Opcjonalna bramka w chmurze 4G lub Ethernet zapewnia bezpośredni dostęp przez Internet i smartfon do stanu pompy, danych o poziomie, zużyciu energii i powiadomień o alarmach. Wyjście alarmowe ze stykiem bezpotencjałowym dla każdej usterki pompy i ogólnego stanu wysokiego poziomu jest zwykle podłączone na stałe do systemu telemetrycznego i ma priorytet w stosunku do wszelkich alarmów sieciowych.

Obudowa i ochrona przed korozją

W przepompowniach ścieków panuje atmosfera korozyjna — siarkowodór, wilgoć, a w niektórych przypadkach opary chemiczne. Obudowa wykonana jest ze stali ocynkowanej i pomalowana farbą proszkową odporną na chemikalia. IP55 w standardzie; IP65 z uszczelnionym wejściem kablowym przez dławiki zaciskowe jest przeznaczony do instalacji na zewnątrz lub na zewnątrz. W filtrach wentylacyjnych wykorzystuje się węgiel aktywny, gdy narażenie na H₂S jest znaczne. Cała wewnętrzna konstrukcja metalowa jest platerowana lub wykonana ze stali nierdzewnej, a płytki PCB są odpowiednio pokryte powłoką chroniącą przed wilgocią i gazami korozyjnymi.

Często zadawane pytania

P1: Jakie czujniki poziomu obsługuje panel i ile poziomów kontroluje?

Panel obsługuje przełączniki pływakowe (zwykle cztery dyskretne poziomy), hydrostatyczne przetworniki ciśnienia (4–20 mA) lub czujniki ultradźwiękowe. W przypadku dyskretnych pływaków poziomami sterowania są: zatrzymanie, uruchomienie pompy wiodącej, uruchomienie pompy opóźnionej i alarm wysoki. W przypadku czujnika analogowego te wartości zadane są programowane bezpośrednio w sterowniku, co zapewnia większą elastyczność i możliwość zdalnej regulacji.

P2: Jak panel radzi sobie z blokadą pompy przez szmaty i ciała stałe?

Sterownik stale monitoruje prąd silnika. Jeśli prąd spadnie znacznie poniżej normalnego zakresu pompowania, sterownik zidentyfikuje prawdopodobną blokadę i inicjuje automatyczną sekwencję odwrócenia i ponowienia próby. Pompa jest uruchamiana na krótko do tyłu, aby usunąć przeszkodę, a następnie ponownie uruchamiana do przodu. Jeżeli próba się powiedzie i prąd powróci do normy, działanie będzie kontynuowane. Jeśli blokada będzie się utrzymywać po skonfigurowanej liczbie prób, pompa zostanie zablokowana i zostanie wygenerowany alarm.

P3: Co się stanie, jeśli pompa główna ulegnie awarii podczas pracy?

Sterownik natychmiast oznacza uszkodzoną pompę jako niedostępną, wybiera następną dostępną pompę w kolejności rotacji, uruchamia ją i podnosi alarm awarii. To automatyczne przełączanie zapewnia ciągłość pompowania bez opóźnień. Pompa, która uległa uszkodzeniu, pozostaje zablokowana do czasu potwierdzenia alarmu i usunięcia usterki.

P4: Jak działa naprzemienność i czy mogę ustawić ją na rotację opartą na godzinach pracy?

Naprzemienność zmienia, która pompa pełni rolę wiodącą po każdym pełnym cyklu pompy lub po konfigurowalnym progu godzin pracy. Rotacja zależna od godzin pracy wyrównuje zużycie mechaniczne i trwałość uszczelnień we wszystkich pompach. Przełączanie następuje w punkcie zatrzymania, gdy miska jest pusta, zatem nie ma ryzyka wystąpienia zdarzeń wysokiego poziomu podczas przełączenia.

P5: Jakie opcje komunikacji i zdalnego alarmu są dostępne?

Panel udostępnia: beznapięciowe styki przekaźników dla alarmu wspólnego, alarmu wysokiego poziomu i awarii indywidualnej pompy (dla przewodowego połączenia telemetrycznego); RS485 Modbus RTU w standardzie do lokalnej integracji SCADA lub RTU; oraz opcjonalna bramka w chmurze 4G do bezpośredniego zdalnego dostępu za pośrednictwem przeglądarki internetowej lub aplikacji na smartfona, z alarmami w trybie push.

P6: Czy panel może działać na generatorze zapasowym?

Tak. Sekwencjonowanie pomp w panelu oraz softstarty lub rozruszniki gwiazda-trójkąt ograniczają prąd rozruchowy, umożliwiając generatorowi uruchamianie pomp w ramach jego wydajności. Opcjonalny sygnał wejściowy generatora może zmniejszyć liczbę pomp, które mogą pracować jednocześnie przy zasilaniu rezerwowym, zapobiegając przeciążeniu generatora.

P7: Jakiej konserwacji wymaga panel?

Comiesięczna kontrola wzrokowa uszczelek drzwi, filtrów wentylacyjnych i stanu wewnętrznego. Kwartalna kontrola zakończeń zasilania i stanu styczników. Coroczne testy funkcjonalne wejść poziomu, alarmu wysokiego poziomu, logiki zmiany i urządzeń zabezpieczających. Środki ochrony antykorozyjnej panelu należy sprawdzać co roku w agresywnym środowisku. Styczniki są głównym elementem podlegającym serwisowaniu, a okresy ich wymiany zależą od częstotliwości cykli pompy.

Regionalna Sieć Kanalizacyjna – Modernizacja sterowania przepompownią

Tło

Regionalny organ ds. gospodarki wodnej w Wielkiej Brytanii obsługiwał ponad 40 oczyszczalni ścieków na obszarach wiejskich i podmiejskich, zbierając ścieki z małych społeczności i pompując je do scentralizowanych oczyszczalni. Wiele stacji miało od 15 do 25 lat i starzeło się panele sterowania wykorzystujące podstawową logikę przekaźnika pływakowego. Władze stanęły w obliczu rosnących kosztów wzywania pomocy w przypadku blokad i awarii pomp, braku wglądu w stan stacji pomiędzy zaplanowanymi inspekcjami oraz rosnących trudności w pozyskiwaniu części zamiennych.

Wyzwanie

Istniejące panele przekaźnikowe nie zapewniały zdalnego monitorowania, wykrywania blokad pomp ani automatycznej zmiany pracy — każda stacja obsługiwała jedną pompę z ręcznym trybem gotowości wymagającym fizycznej wizyty w celu przełączenia. Zdarzenia blokujące pompę dyżurną pozostały niewykryte, dopóki nie zaalarmowała również pompa rezerwowa, co skutkowało wezwaniami służb ratunkowych i sporadycznymi wyciekami ścieków. Stacje rozmieszczone były na powierzchni 1500 kilometrów kwadratowych, przez co konserwacja reaktywna była powolna i kosztowna.

Kiedy władze planowały modernizację systemu sterowania, nowe panele musiały zmieścić się w istniejących kioskach naziemnych bez modyfikacji cywilnych, współpracować zarówno z istniejącymi przełącznikami pływakowymi, jak i nowymi ultradźwiękowymi czujnikami poziomu oraz komunikować się za pośrednictwem istniejącej sieci telemetrycznej władz – połączenia radia UHF i GPRS, które wymagały prostych wyjść alarmowych ze stykiem bezpotencjałowym wraz z danymi Modbus. Specyfikacja wymagała również automatycznej zmiany, wykrywania blokad i monitorowania wycieków uszczelnień.

Dlaczego panel sterowania pompy do uzdatniania wody?

Fabrycznie zaprojektowane rozwiązanie panelowe spełniło wszystkie wymagania w jednym pakiecie. Panele zostały zbudowane dokładnie według wymiarów montażowych płyt montażowych kiosku, unikając jakichkolwiek prac konstrukcyjnych. Sterownik akceptował zarówno istniejące wejścia przełączników pływakowych, jak i nowe sygnały ultradźwiękowe 4–20 mA, umożliwiając stopniową modernizację stacji.

Decydujące okazało się wykrycie blokady pompy. Wczesne próby na trzech stacjach wykazały, że wiele zgłoszeń blokad to w rzeczywistości sporadyczne problemy, które same się usuwały — automatyczna sekwencja cofania i ponawiania prób w panelu rozwiązywała je bez interwencji operatora. Dopiero utrzymujące się blokady wywołały alarm. Funkcja monitorowania szczelności uszczelek wykryła wnikanie wilgoci do dwóch pomp podczas rozruchu, co umożliwiło wyprzedzającą wymianę łożysk przed oddaniem pomp do regularnej eksploatacji.

Wyjścia alarmowe skonfigurowano tak, aby współpracowały bezpośrednio z istniejącymi stacjami telemetrycznymi UHF władz. W połączeniu z danymi Modbus dostępnymi dla zespołu SCADA, władze uzyskały zarówno proste powiadamianie o usterkach, jak i szczegółową analizę stacji.

Zastosowanie

Wyprodukowano czterdzieści prefabrykowanych paneli skonfigurowanych dla przepompowni z dwiema pompami (od 1,5 kW do 15 kW) i przetestowano je w ciągu czterech miesięcy, a następnie zainstalował je zespół elektryków władz zgodnie ze standardową procedurą przekazania do eksploatacji. Panele obejmowały softstartery w pompach o mocy 7,5 kW i większej, wejścia monitorowania wycieków uszczelek i temperatury łożysk, logikę wykrywania blokad oraz zgodność z poziomem pływaka i ultradźwiękowym. W ramach etapowego wdrażania, co miesiąc modernizowano sześć stacji, a cała sieć została ukończona w niecałe osiem miesięcy.

Wyniki

●  Awaryjne przeglądy pomp zmniejszone o około 60% w ciągu pierwszego roku, dzięki automatycznemu usuwaniu drobnych blokad poprzez automatyczne cofanie i ponawianie prób oraz wczesnemu ostrzeganiu na podstawie monitorowania wycieków uszczelek, co pozwala na planową konserwację.

●  Na większości stacji po raz pierwszy zrównoważono godziny pracy pomp na zmianę w przypadku pomp pracujących i rezerwowych, wydłużając okresy międzyobsługowe uszczelnień mechanicznych i łożysk.

●  Zespół SCADA uzyskał wgląd w czasie rzeczywistym w poziomy studzienek, stan pomp i godziny pracy na wszystkich 40 stacjach, zastępując dotychczasowe poleganie na cotygodniowych inspekcjach fizycznych.

●  Operatorzy zgłosili, że ujednolicony układ paneli na wszystkich stacjach znacznie uprościł wyszukiwanie usterek, ponieważ każdy technik dokładnie wiedział, gdzie znajduje się każdy komponent i terminal.

●  Od tego czasu władze przyjęły tę samą specyfikację paneli dla kolejnych 15 stacji w ramach programu rozbudowy sieci.
